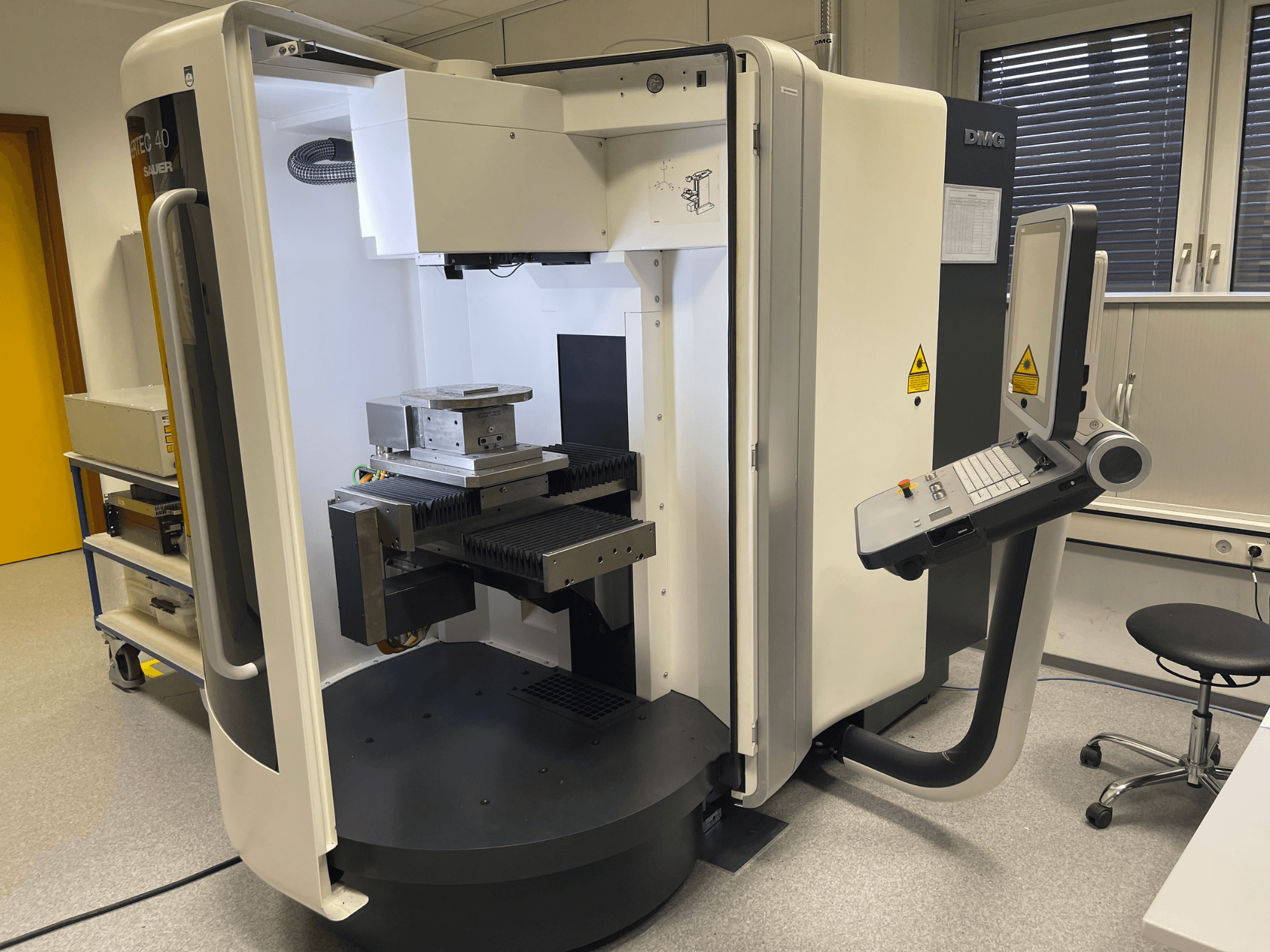

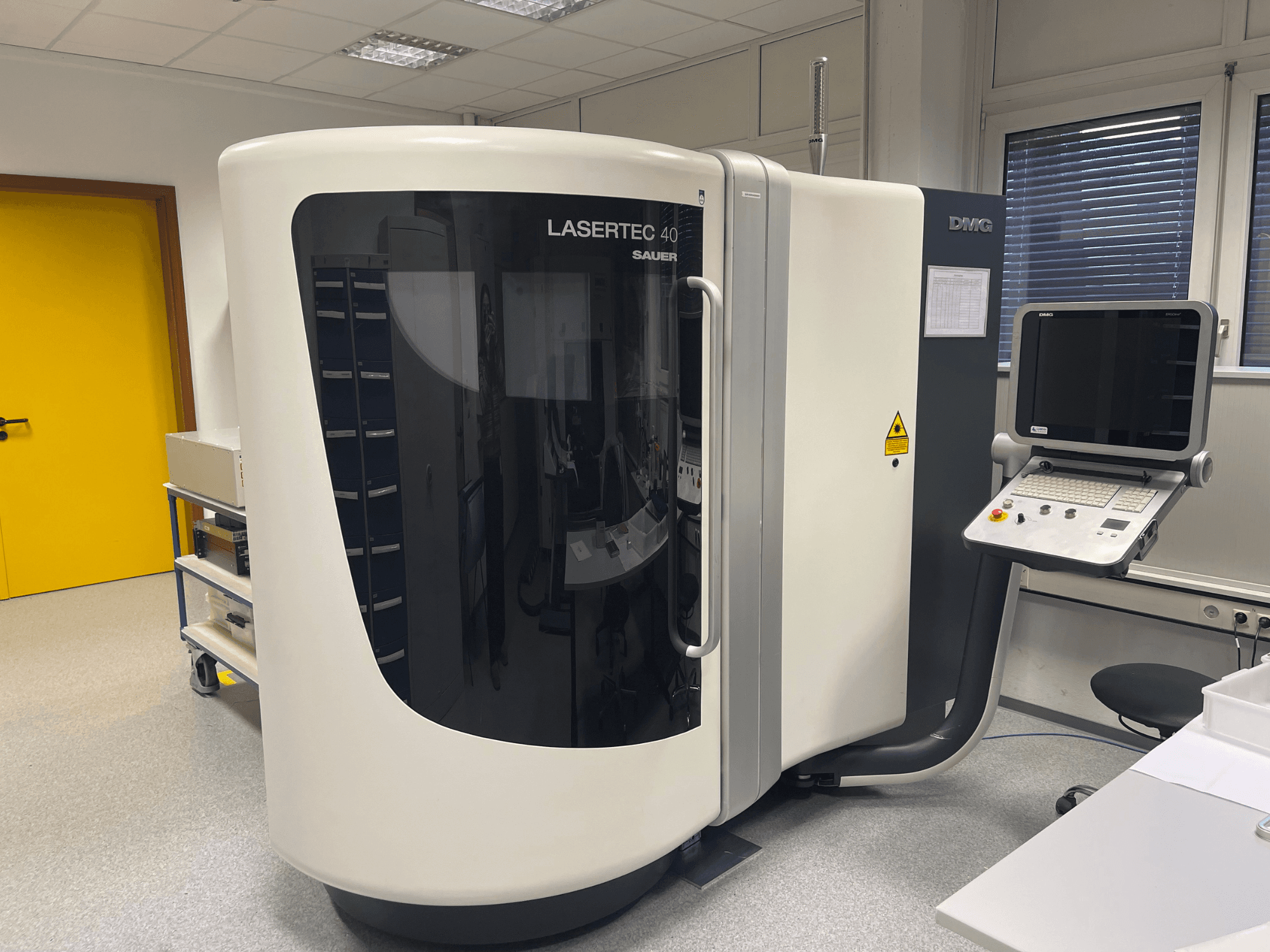

DMG - Lasertec 40 DE-OTH-DMG-2009-00001

Mašīnas platība (ieskaitot ekspluatāciju/uzturēšanu ar ekstrakciju): Dziļums 3,5 m, platums 3,0 m, augstums 2,5 m.

Svars ar X-Y galdu: aptuveni 2500 kg.

Mašīnas enerģijas patēriņš (ar lāzeru un dzesēšanas bloku): 16 kVA

Drošinātājs: 40 A pie 400 V

Darba spriegums: 3/N/PE/400 V/230 V 50 Hz

Maksimāli pieļaujamā novirze: ±10 %.

Vadības spriegums: 24 V DC

Pieļaujamā apkārtējās vides temperatūra: +15°C līdz +35°C

Pieļaujamais relatīvais mitrums: maks. 75% pie 20°C

Brauciena diapazons (ar X-Y tabulu): X = 400 mm (garenvirzienā), Y = 300 mm (šķērsvirzienā), Z = 500 mm (vertikāli).

Galda izmērs: 400 x 300 mm

Padeves piedziņa: Skaitliski vadāms maiņstrāvas motors un lodīšu skrūve katrā lineārajā asī.

Maksimālais padeves ātrums: X/Y: 15 m/min; Z: 12 m/min.

Vadotnes: Lodīšu skrūves vadotnes visās lineārajās asīs.

Mērīšanas sistēmas: X, Y, Z netiešais lineārais enkoders

Mašīnas precizitāte: P = 0,010 mm (VDI/DGQ 3441).

Lāzera tips: Pikosekunžu lāzers

Vidējā lāzera jauda: 50 W

Viļņa garums: 1064 nm

Skeneris: Plakanā lauka objektīvs; fokusa attālums 163 mm; lauka izmērs 65 x 65 mm.

Eļļošana: Manuāla centrālā eļļošana

Elektriskās vadības skapis: ar dzesēšanas bloku (integrēts iekārtā)

Kabīne: Pilnībā slēgta kabīne, ieskaitot jumtu; lāzera drošības ekrāns (pēc izvēles vairāki); optimāla operatora piekļuve
