Datron - M8DE-MIL-DAT-2011-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

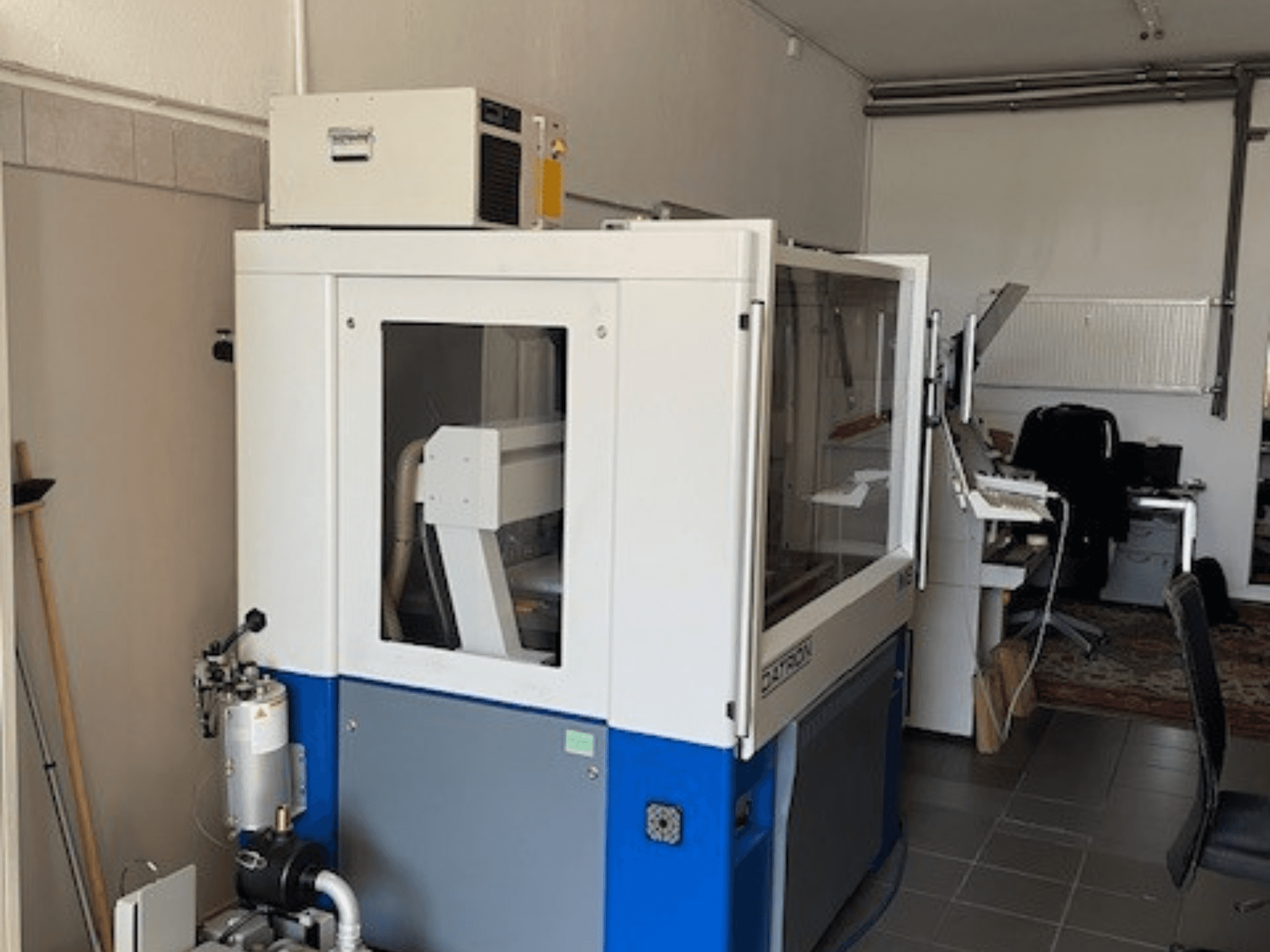

Šis 3 asu Datron M8 vertikālais apstrādes centrs tika ražots 2011. gadā. Tam ir izturīga portālkonstrukcija ar dubultās atbalsta piedziņām un precīzām vadotnēm. Galvenie parametri ietver 2,0 kW SF vārpstu ar ātrumu līdz 60 000 apgr./min, 15 pozīciju instrumentu mainītāju un 1020 mm x 800 mm x 240 mm gājienu diapazonu. Ideāli piemērots detalizētiem un precīziem apstrādes uzdevumiem. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: Datron
- gads: 2011
- MODELIS: M8
- ražošanas stundu skaits: 50
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
Tehniskā informācija - Datron M8
Izmēri
- Iekārtas augstums: 1950 mm
- Iekārtas garums: 1850 mm
- Iekārtas svars: 915 kg
Kustība
- Asu skaits: 3
- X ass kustība: 1020 mm
- Y ass kustība: 800 mm
- Z ass kustība: 240 mm
Papildus informācija
Konfigurācija: SF vārpsta 2,0 kW HighS H2.0 (līdz 60 000 apgr./min), ar tiešo pārslēgšanu.
Instrumentu turētājs: Tiešā stiprināšana, maks. Ø 8 mm; 6 mm aptvere.
Instrumentu mainītājs: 15 pozīciju ar garuma sensoru, tieša iespīlēšana.
Mašīnas konstrukcija: Konstrukcija: portālkonstrukcija ar dubultās balstiekārtas piedziņām; ciets polimēra betons uz tērauda rāmja; precīzas vadotnes.
Galds: Koordinātu galds (bez izgriezuma)
Kustības: X 1020 mm, Y 800 mm, Z 240 mm; attālums starp portāliem 200 mm.
Piedziņas: Digitālās servopiedziņas; lodīšu skrūve katrai asij.
Pievirzes ātrums: līdz 20 m/min
Vadība: DATRON 3D-CNC vadības sistēma V9; LCD/vadības dators ar tastatūru un 19" monitoru (integrēts CD disks).
Dzesēšana/eļļošana: DATRON dzesēšanas izsmidzināšanas sistēma; H-K GK tipa vārpstas dzesētājs; ātruma opcija SF vārpstai.
Papildu aprīkojums
Zondes/sensori:
XYZ sensors (komplektā ar grozāmo roku, darba materiāliem, stiprinājumu), funkcija: pilnīga programmatūras vadība.
Z ass TP-D sensors
Z ass augstuma sensors
Stiprinājuma tehnoloģija:
Vakuuma moduļa iespīlēšanas plate 650 x 450 x 40 mm, 3 savienojumi (aptuveni 27 kg); piederumi: VakuCard, VakuCardMatt
T-veida moduļa iespīlēšanas plāksne 460 x 250 x 83 mm (250 x 460 x 80 nomināli), ar fiksētu spīli, 2 rindas, 450 B tips; ietver centrēšanas buksi un blīvējumu; piederumi: īsa gājiena iespīlēšanas elementi.
Pneimatiski hidrauliskais KSE-PH tipa īsas darbības iespīlēšanas elements (130 x 110 x 65 mm, 1,6 kg; darba spiediens 1-8 bāri; gājiens 7 mm; iespīlēšanas spēks līdz 3200 N); ietilpst saspiestā gaisa šļūtene; piederums: fiksēta spīle
Vakuuma sistēma:
Vakuuma sadalītājs V V V-3 ar noslēgvārstiem (ieskaitot papildu noslēgvārstu ar ventilāciju), vakuuma mērītājs, caurstikla savienojums, šļūtenes un pilnīga montāžas aparatūra.
VP-B-1 tipa vakuumsūknis, rotējoša lāpstiņa, eļļošana eļļas karterī; iesūkšanas jauda 100 m³/h; maksimālais spiediens 20 mbar; motors 3,0 kW; 3 x 400 V; skaņas spiediena līmenis 67 dB(A); izmēri 748 x 433 x 310 mm; svars 70 kg; eļļas tilpums 2 l; ietilpst trīsfāžu kontaktors, rotējošais vārsts, diferenciālā spiediena slēdzis, vakuuma rezervuārs, motora aizsardzības slēdzis, eļļas kontrole, ieplūdes filtrs un trīsfāžu kontaktors.
Iespēja saspiest virsmu līdz 1000 x 1500 mm.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
