Hyundai Wia - F500DE-MIL-HYU-2012-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

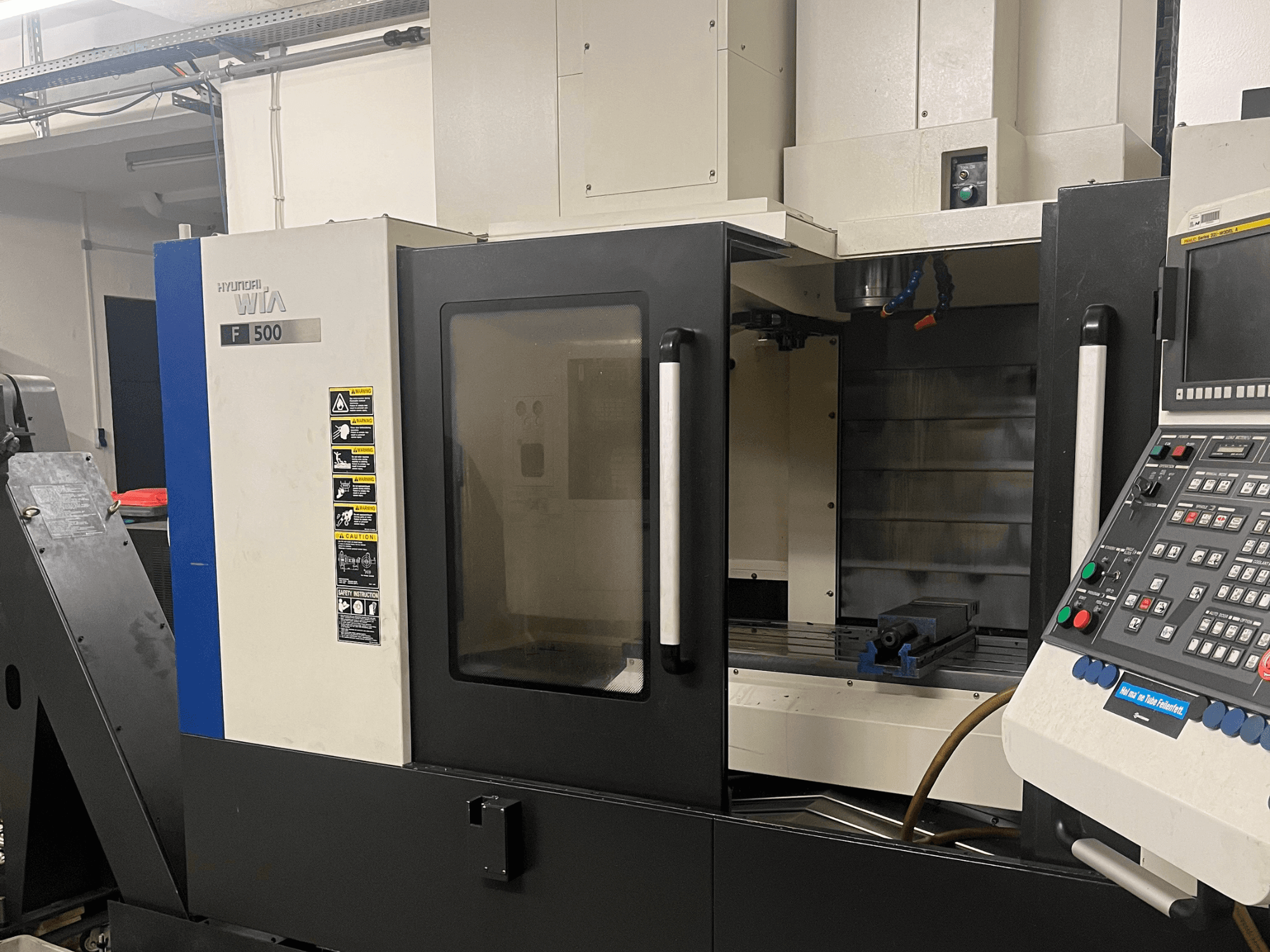

Šis 3-asu Hyundai Wia F500 tika ražots 2012. gadā. Tam ir darba galda izmēri 1 000 × 450 mm un maksimālā galda slodze 600 kg. Vārpstas apgriezienu skaits var sasniegt līdz pat 10 000 apgr./min., un nepārtrauktā jauda ir 15 kW. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto vertikālo apstrādes centru „Hyundai Wia F500“. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: Hyundai Wia
- gads: 2012
- MODELIS: F500
- ražošanas stundu skaits: 12000
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: FANUC
Tehniskā informācija - Hyundai Wia F500
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: Series 32i – MODEL A
Izmēri
- Mašīnas augstums: 2835 mm
- Mašīnas garums: 2800 mm
- Mašīnas svars: 7700 kg
- Mašīnas platums: 2670 mm
- Galda garums: 1000 mm
- Galda slodze: 600 kg
- Galda platums: 450 mm
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 1060 mm
- Y ass pārvietošanās: 510 mm
- Z ass pārvietošanās: 635 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 8 kg
- Vārpstas jauda: 15 kW
- Vārpstas ātrums: 10000 RPM
- Kūļa izmērs: BT 40
- Vārpstas dzesēšana: Jā
- Instrumentu staciju skaits: 30
Papildus informācija
Vadības bloks: FANUC 32i sērija – MODELIS A
Spriegums: 380 V (3Ø)
Frekvence: 50 Hz
Nominālā jauda: 23 kVA
Pilnas slodzes strāva: 35 A
Vadības spriegums: AC 110 V / DC 24 V
Vārpstas konuss: BT40
Vārpstas apgriezienu diapazons: līdz 10 000 apgr./min
Vārpstas jauda (nepārtraukta): 15/11 kW (20/15 HP)
Vārpstas jauda (maksimālā): 20/15 kW (25/20 HP)
Vārpstas griezes moments (nepārtraukts): 286/143 Nm
Vārpstas piedziņa: Tiešā piedziņa (tieši savienota)
Attālums no galda līdz vārpstas priekšgalam: 130–650 mm
Attālums no kolonnas līdz vārpstas centram: 475 mm
Ātrgaitas pārvietošanās (X/Y/Z): 32 / 32 / 32 m/min
Instrumentu mainītājs: 30 pozīcijām
Instrumenta turētājs: BT40
Maksimālais instrumenta diametrs: 90 / 150 mm
Maksimālais instrumenta garums: 300 mm
Maksimālais instrumenta svars: 8 kg
Instrumenta maiņas laiks (T-T): 1,8 sek.
Instrumenta maiņas laiks (C-C): 5,9 sek.
Iekšējais dzesēšanas šķidruma spiediens: 20 bar
Dzesēšanas šķidruma tvertnes tilpums: 300 L
Eļļošanas tvertnes tilpums: 2,6 l
Hidraulikas tvertnes tilpums: 11 l
Gaisa patēriņš: 250 l/min
Nepieciešamā jauda: vairāk nekā 25 kVA
Darba stundu skaits: apm. 12 000 h
Rezerves vārpsta (pēc izvēles, nav iekļauta)
Aptuveni 105 instrumenti (pēc izvēles, nav iekļauti)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
