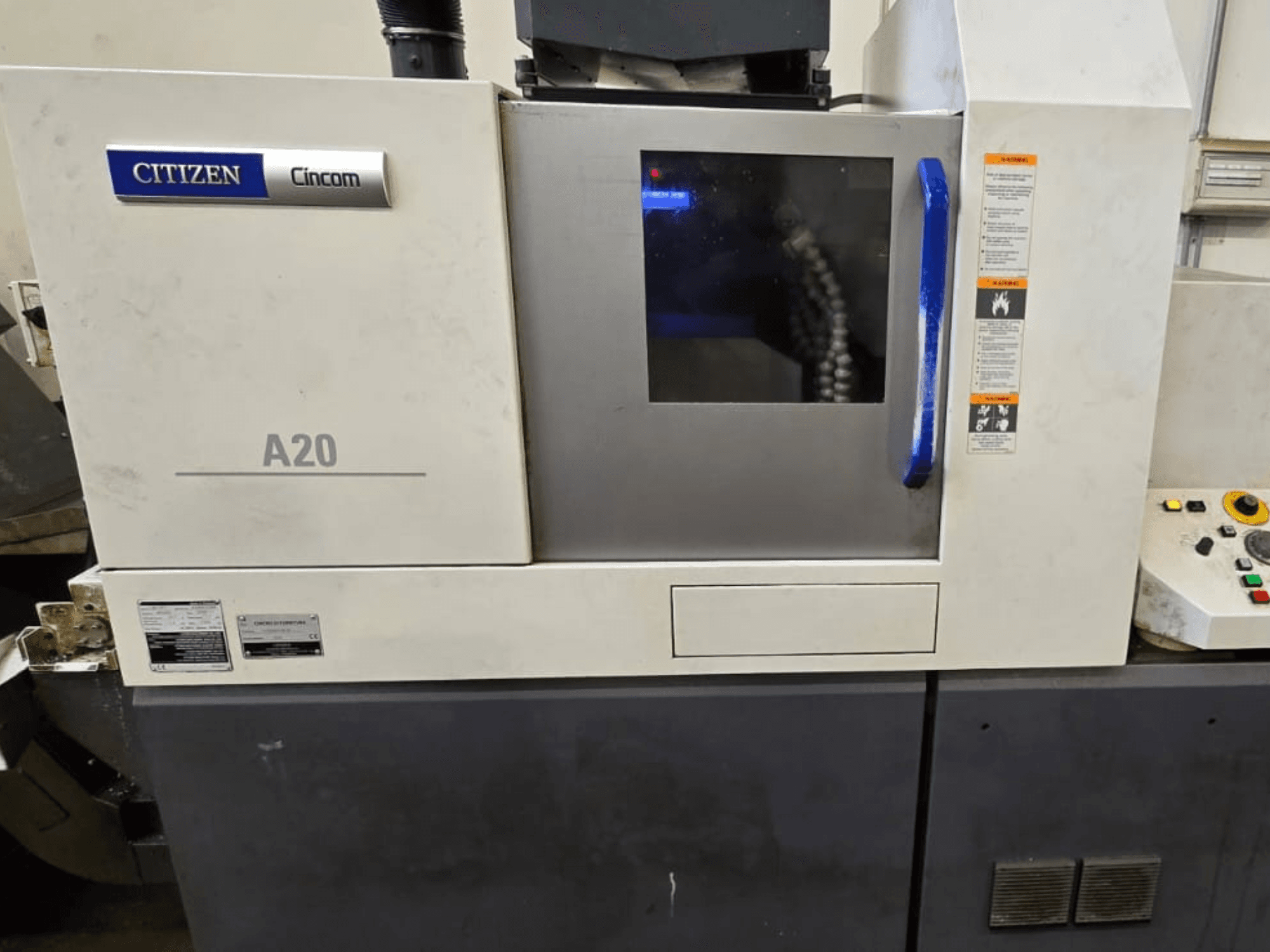

Citizen - A20IT-TUR-CIT-2018-00001

• Stāvoklis: Darbojas ar strāvu, redzams darbībā

• Vārpstas darba stundu skaits: apm. 7 000 h

• Asis/konfigurācija:

  • Kopējais asu skaits: 6 (5 lineārās: X1, Y1, Z1, X2, Z2 + C-asse)

  • C-ass: uz galvenā un pretvārpsta, izšķirtspēja 0,001°, 90° indekss 0,27 s

• Darba jauda:

  • Maksimālais stieņa diametrs: 20 mm standarta versijā; uzstādīta opcija „Large Bore”: 25,4 mm (1")

  • Maksimālais apstrādes garums vienā nostiprinājumā: 200 mm ar sinhronizētu vadības uzmavu

  • Maksimālais izvirzījums no pretvārpstas: 80 mm

• Galvenais vārpsts:

  • Maksimālais apgriezienu skaits: 10 000 apgr./min. (ar 25,4 mm caurumu ierobežots līdz 8 000 apgr./min. saskaņā ar parametru)

  • Motora jauda: 2,2 / 3,7 kW

  • Maksimālais urbšanas diametrs: Ø12 mm

  • Maksimālais vītņu griešanas diametrs: M8

• Pretvārpsta:

  • Maksimālais apgriezienu skaits: 8 000 apgr./min

  • Motora jauda: 1,1 / 1,5 kW

  • C-ass: Jā, izšķirtspēja 0,001°

• Instrumentu sistēma:

  • Kopējais instrumentu skaits: 22 + α

  • Aktīvie instrumenti: Jā

  • Piedziņotie instrumenti: 4

  • Piedziņoto instrumentu motora jauda: 0,75 kW

  • Maksimālais rotējošo instrumentu ātrums: 8 000 apgr./min.

• Instrumentu izkārtojums:

  • Grupu instrumentu turētājs: 5 virpošanas instrumenti, 16 x 16 mm

  • Šķērsvirziena piedziņas instrumenti: 4 x ER16

  • Priekšējās instrumentu pozīcijas: 4 fiksēti piedziņas instrumenti + 2 dubultās ER11 pozīcijas

  • Aizmugurējās instrumentu pozīcijas: 3 fiksēti instrumenti + 1 ER11 piedziņas instruments uz pretvārpstas

  • Urbšanas instrumenta diametrs: Ø25,4 mm 3 pozīcijās

• Pārvietojumi:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Padeve/precizitāte:

  • Ātrgaitas pārvietošanās: 30 m/min (X/Y/Z)

  • Lineārā izšķirtspēja: 0,0001 mm

  • Rotācijas izšķirtspēja: 0,001°

• Šķidrumi:

  • Eļļas tvertnes tilpums: 180 L

• Uzstādīšanas dati:

  • Enerģijas padeve: 200 V ±10 %, 50/60 Hz

  • Nepieciešamā jauda: apm. 13 kVA (15 kVA ar augstspiediena dzesēšanas šķidrumu)

  • Gaisa padeve: 0,5 MPa, 100 NL/min

• Uzstādītās opcijas:

  • Liela diametra opcija S393 ar 25,4 mm (1") vārpstas diametru

Papildu aprīkojums

• Stieņu padevējs: LNS EXPR S3 320 Z, 3 m ietilpība, līdz Ø25 mm

• Augstspiediena dzesēšanas šķidruma sistēma: Citizen 1,5 MPa, 15 L/min, 50 μm filtrs

• Skaidu konveijers: šarnīra tipa, izvadīšana aizmugurē

• Garu detaļu izvadīšana

• Nosūces iekārta (migla/dūmi)
