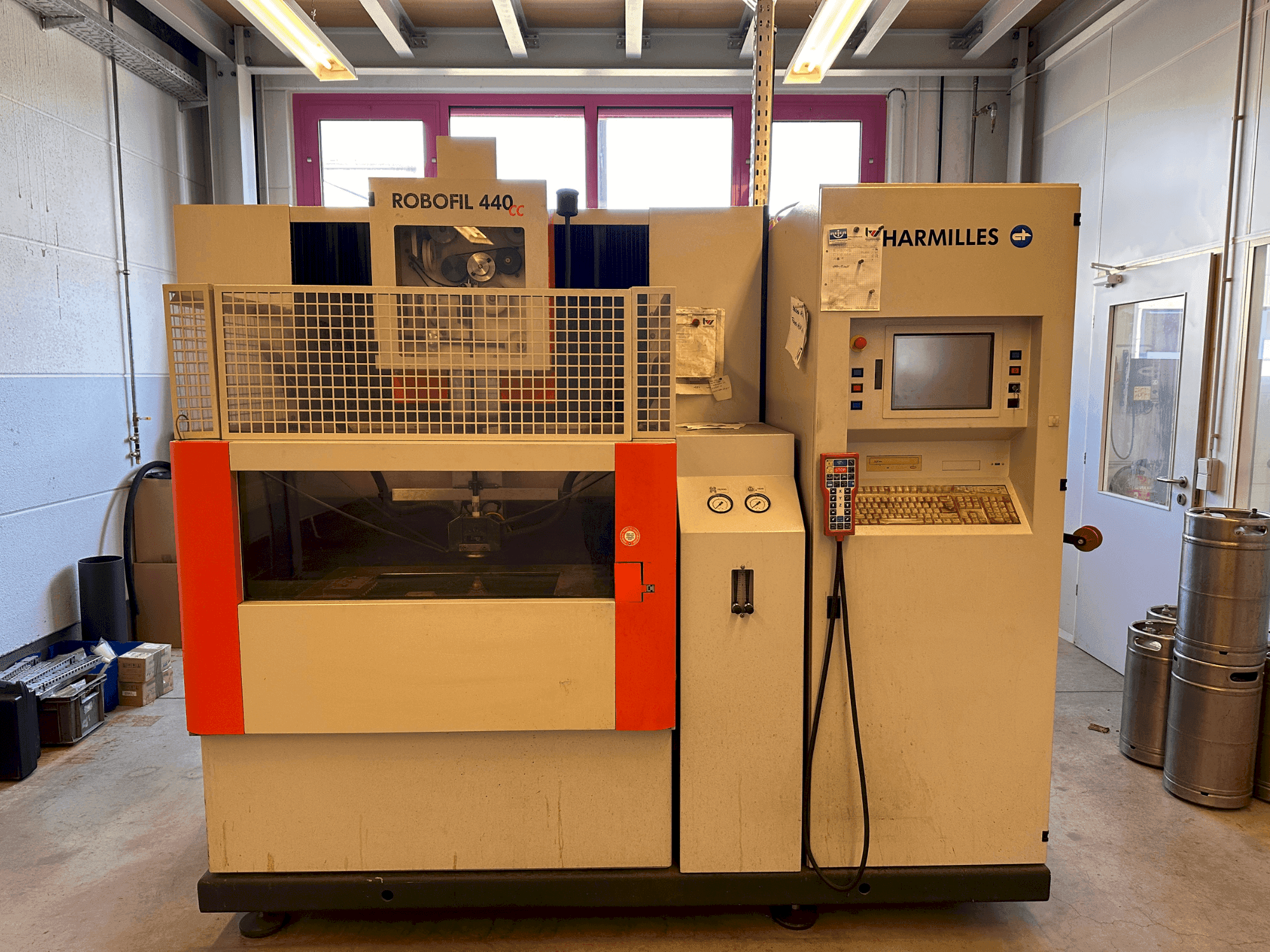

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

Šī 3 asu CHARMILLES Robofil 440 CC iekārta tika ražota 2007. gadā, un tai ir izturīga konstrukcija ar kopējo sistēmas svaru 4450 kg, ja tā ir piepildīta ar dielektriķi. Tā var apstrādāt sagataves, kuru svars ir līdz 1500 kg, ar maksimālajiem izmēriem 1200 x 700 x 400 mm. Šī iekārta, kas ir ideāli piemērota precīziem stieples EDM procesiem, piedāvā visaptverošu vadības sistēmu ar TFT 12 collu ekrānu. Ja vēlaties iegūt augstas kvalitātes EDM iespējas, apsveriet CHARMILLES Robofil 440 CC iekārtu, ko mēs piedāvājam pārdošanā. Sazinieties ar mums, lai iegūtu vairāk informācijas.
Pārskats
- zīmols: CHARMILLES
- gads: 2007
- MODELIS: Robofil 440 CC
- pielietojuma veids: EDM
- Atrašanās vieta: Vokietija
- iekārtas veids: Stieples EDM mašīna
- pieejamība: Nekavējoties
Tehniskā informācija - CHARMILLES Robofil 440 CC
Bendri duomenys
- Matavimų plotis: 2810 mm
- Matavimų gylis: 2600 mm
- Matavimų aukštis: 2080 mm
- Mašinos svoris: 4450 kg
Pagrindinė pavara
- Ašių skaičius: 3
Judėjimas
- X AŠIS Judėjimas: 550 mm
- Y AŠIS Judėjimas: 350 mm
- Z AŠIS Judėjimas: 400 mm
Ruošinys
- X ruošinys: 1200 mm
- Y ruošinys: 400 mm
- Z ruošinys: 700 mm
- Ruošinio svoris: 1500 kg
Įliejimo mazgas
- Čiurkšlinis presavimas: 2/4/8/13 bar
Papildus informācija
- Tehniskās mašīnas priekšrocības:
- - Kopējais dielektriskais tilpums: 1200 l
- - Min. /maks. Dielektriskā biezums: 0/435 mm
- - Standarta stieples vadotnes: 0,25 mm
- - Trīsfāžu ieejas spriegums: 400 v
- - Tīkla frekvence (2 versijas): 50 vai 60 hz
- - Jaudas koeficients: 0,8
- - Kopējā uzstādītā jauda: 10 kva
- - Pieļaujamās svārstības: ±10%
- - Pieļaujamie mikropārtraukumi: 4 ms
- - Saspiesta gaisa padeve: 6–7 bāri
- - Vadības ierīce Skaitliskā vadība TFT 12"/ Visas sistēmas izmēri (PxDxA) mm 2600x2810x2240/ Sistēmas kopējais svars bez dielektriķa kg 3300/ Sistēmas kopējais svars ar dielektriķi kg 4450/ Darba zona/ Maks. sagataves izmēri mm 1200x700x400 Maks. sagataves svars kg 1500/ Min./maks. dielektriķa biezums mm 0/200/ Saspiestā gaisa padeve/ Spiediens bar 6…7 bar/ Minimālā plūsmas ātrums l/min 150/ Asis/ Kustība X, Y, Z mm 550x350x400/ Kustība U, V mm 550/350/ Konusa leņķis/augstums °/mm ±30/400/ Mērījumu izšķirtspēja X, Y, U, V, Z µm 0,05/ Asu kustības ātrums mm/min 0…3000/ Asu X, Y, U, V, Z sadursmju aizsardzība/ Dielektriķis/ Tips Dejonizēts ūdens/ Kopējais dielektriskais tilpums L 1200/ Filtra kārtridži 4/ Dejonizācijas pudeles 1/ Kopējais dejonizācijas sveķu tilpums L 20/ Elektrods/ Vads/ Standarta stieples vadotnes mm Φ 0,25/ Programmējams stieples stiepes spēks daN 0,3…2,5/ Programmējams stieples attīšanas ātrums m/min 0,5…15/ Automātiska stieples vītne mm Φ 0,1/0,2/0,25/0,3/ Automātiska stieples atkārtota vītne mm Φ 0,2/0,25/0,3/ Minimālais pilotcauruma diametrs automātiskai vītnei/ mm Φ 0,8/ Maksimālais augstums automātiskai vītnei ar 0,25 mm stiepli/mm 220/ Pieļaujamais stieples spoles svars un veidi kg saskaņā ar DIN standartiem: 1,6 (K100) – 8 (K160)/ saskaņā ar JIS standartiem: 3 (P3) – 5 (P5)/ Elektriskais skapis/ Trīsfāžu ieejas spriegums V 400/ Tīkla frekvence (2 versijas) Hz 50 vai 60/ Pieļaujamās svārstības ±10%/ Kopējā uzstādītā jauda: 10 kVA/ Pieļaujamie mikropārtraukumi ms: 13,5 A/ Jaudas koeficients: 0,8/ Displejs: 12 collu TFT/ Pieejamās standarta valodas: franču, angļu, vācu, itāļu, spāņu/ Lietotāja atmiņas ietilpība: 6 GB/ Operētājsistēma: Windows XP SP2/ CD-ROM/ Ethernet ports, USB/ Paralēlais ports/ Tālvadības pults/ Burtciparu tastatūra: PC/ Pieļaujamie apkārtējās vides apstākļi/ Temperatūra optimālai precizitātei: 20±1°C/ Temperatūra optimālai iekārtai: 15…30°C/ Pieļaujamais relatīvais mitrums: 40…80%/ Mašīnas maksimālā trokšņa emisija: 76 dB(A)/ Termiskās stabilizācijas laiks: 3 h/ Elektroiekārtu aizsardzības klase: IP 43
Mašīnas priekšrocības
Papildu informācija
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
