AXILE - V4AT-MIL-AXI-2019-00001

Name: AXILE V4
Brand: AXILE
SKU: AT-MIL-AXI-2019-00001
Price: 40000 EUR
Availability: InStock

40.000 €

gindumac cena

(Ex works)

saņemt oficiālu piedāvājumu

Apmeklēt iekārtu

izteikt pretpiedāvājumu

Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Lietots AXILE V4 - Apstrādes centrs pārdošanā | gindumac.com

Rādīt oriģinālvalodā

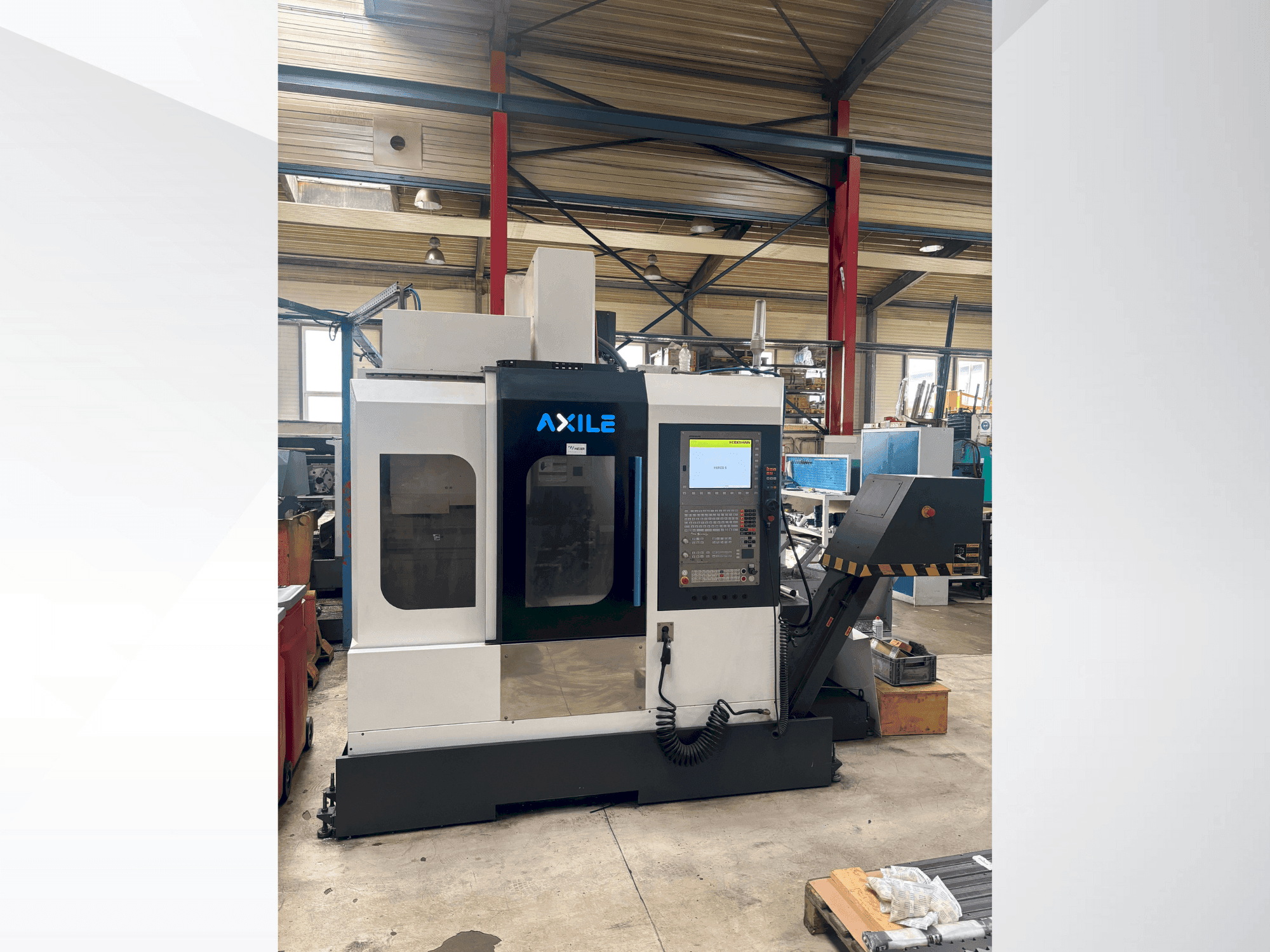

Šis 3 asu AXILE V4 vertikālais apstrādes centrs tika ražots 2019. gadā. Tam ir izturīgs galda izmērs 770 × 410 mm ar maksimālo kravnesību 400 kg. Aprīkots ar ātrgaitas ISO40 vārpstu, kas spēj sasniegt 12 000 apgr./min, tas nodrošina efektīvu apstrādi. Mašīnai ir 30/32 instrumentu rokas mainītājs un ātrgaitas ātrums 36 m/min, kas uzlabo produktivitāti. Apsveriet iespēju iegādāties šo AXILE V4 vertikālo apstrādes centru. Sazinieties ar mums, lai iegūtu vairāk informācijas.

Pārskats

zīmols: AXILE
gads: 2019
MODELIS: V4
ražošanas stundu skaits: 2975
pielietojuma veids: Frezavimas
Atrašanās vieta: Austrija
iekārtas veids: Vertikālais apstrādes centrs
pieejamība: Nekavējoties
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - AXILE V4

Bendri duomenys

Matavimų plotis: 1910 mm
Matavimų gylis: 3195 mm
Matavimų aukštis: 2720 mm
Mašinos svoris: 4350 kg

Valdymo blokas

Prekės ženklas: HEIDENHAIN
Modelis: TNC 640

Pagrindinė pavara

Įrankio nuolydis: HSK-A63 (standard: ISO40)

Judėjimas

X AŠIS Judėjimas: 600 MM
Y AŠIS Judėjimas: 400 MM
Z AŠIS Judėjimas: 450 MM

Papildaprīkojums

- T veida rievas: 16 × 100 mm (4 gab.)
- Ātrums: Standarta: 12000 apgr./min / Pēc izvēles: 18000 apgr./min vai 24000 apgr./min
- Motora jauda: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / pēc izvēles: 20 kW
- Aksiālās precizitātes kontrole (AAC) / vārpstas vibrācijas uzraudzība (SVS) / instrumenta uzgaļa pozicionēšanas kontrole (TPC)
- Standarta: 30 vai 32 instrumenti / Pēc izvēles: 40 instrumenti
- Instrumentu turētājs: BT / CAT / DIN 40 / HSK 63 / Pārmaiņas laiks (no instrumenta uz instrumentu): 1,55 s (50 Hz) / 1,31 s (60 Hz)
- Maks. instrumenta izmēri: Diametrs: Ø75 mm (Ø125 mm ar tukšu blakus esošo nodalījumu) / Garums: 300 mm / Svars: 7 kg
- Instrumentu mainītāja (ATC) tips: Rokas maiņa
- ISO40 iebūvēta vārpsta (12000 apgr./min., ar CTS funkciju) / Vārpstas eļļas dzesētājs / Instrumentu mainītājs ar roku (30/32 instrumenti)
- Dzesēšanas šķidruma tvertne (20 bāri) / Skrāpja skaidu konveijers / Lineārais kodētājs visām 3 asīm / Pretskalošanas ierīce / Skalošanas pistole / Siltummainis / 4. ass sagatavota (pārslēgšanas ķēde)

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības:
- - Galds: izmērs: 770 × 410 mm / augstums: 820 mm / maks. Slodze: 400 kg
- - Precizitāte: atkārtojuma precizitāte (x/y/z): ±0,01 mm / pozicionēšanas precizitāte: 0,01 mm virs 300 mm / padeves ātrums (ātra traversa): 36 m/min (x/y/z)
- - Vadotnes: lineāras vadotnes (35 mm lodīte) x: 300 mm attālums/ y: 620 mm / attālums z: 400 mm/ attālums
- - Ass piedziņa: recirkulējošas lodīšu skrūves: Ø32 × p12 × c3 (x, y, z asij)
- - Maks. Slodzes svars: 160 kg (standarta aprīkojums) / 200 kg (pēc izvēles)
- - Grīdas platība: 3195 × 1910 mm
- - Attālums no vārpstas centra līdz z ass aizsargam: 475 mm/no vārpstas priekšgala līdz galdam: 100–550 mm

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
