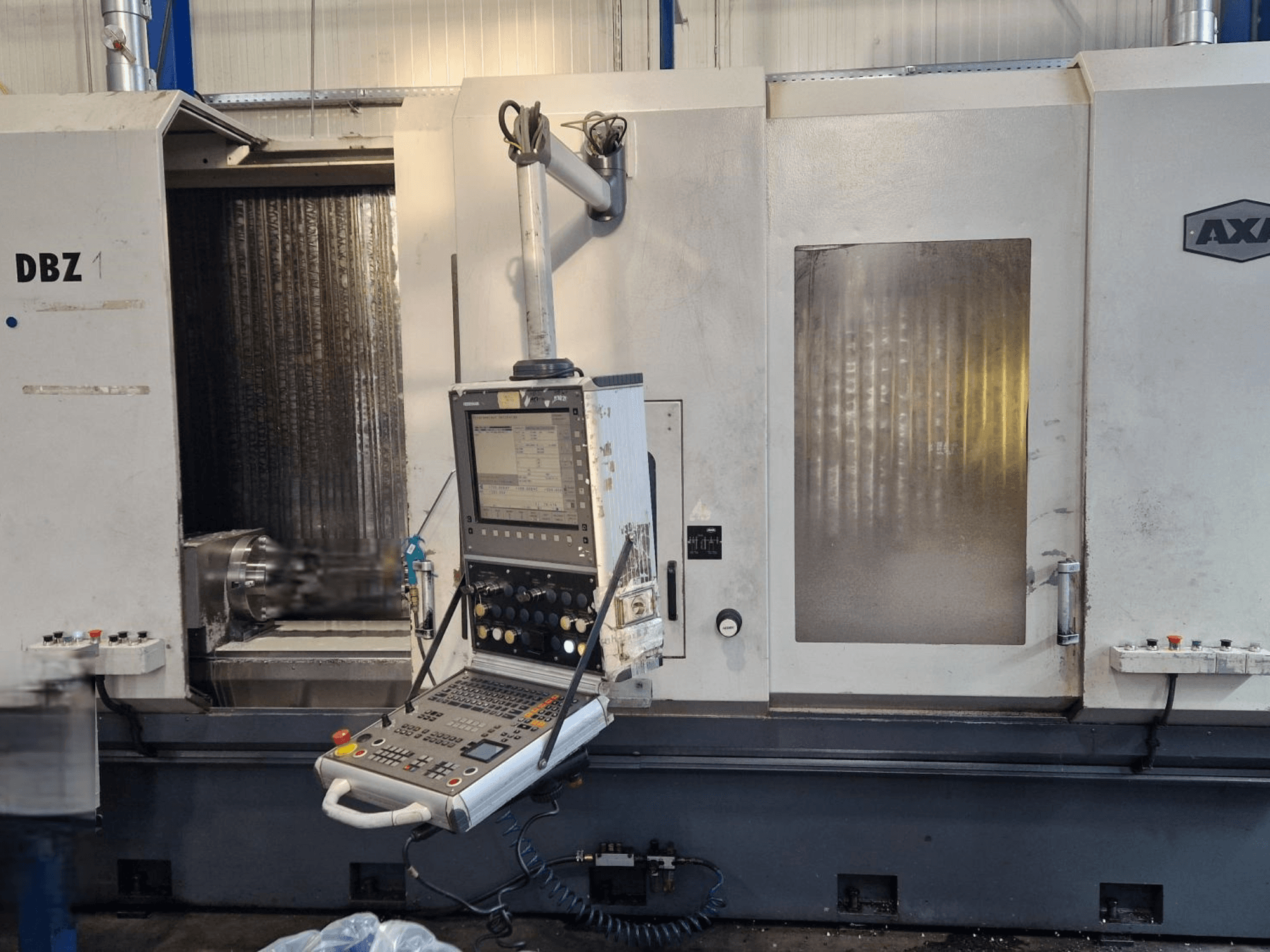

AXA - DBZAT-MIL-AXA-2010-00001

• Vārpstas darbības stundas: 36 604 h (pārbaudīts, izmantojot attēlu)

• Darbības stundas: 40 049,8 h

• Mašīnas ieslēgšanas stundas: 81 189 h

• X ass pārvietošanās diapazons: 2 x 750 mm (pendula režīms)

• Y ass pārvietošanās diapazons: 500 mm

• Z ass pārvietojuma diapazons: 600 mm

• Fiksēšanas virsma / galda izmērs: 1350 x 500 mm labajā un kreisajā pusē (2x)

• Maks. galda slodze: 800 kg/m²

• Vārpstas tips: dobas vārpstas motors, ūdensdzesēts

• Vārpstas apgriezienu diapazons: 30–8000 apgr./min. (maks. 10 000 apgr./min. saskaņā ar specifikāciju / Nmax 12 000 apgr./min.)

• Vārpstas jauda (40 % ED): 30,0 kW

• Vārpstas jauda (100 % darba cikls): 20,0 kW

• Vārpstas griezes moments (40 % ED): 143,2 Nm

• Vārpstas griezes moments (100 % ED): 95,5 Nm

• Instrumentu turētājs: SK 40

• Instrumentu mainītāja kapacitāte: 22 pozīcijas (plāksnes/diska tips)

• - Maks. instrumenta diametrs: 85 mm (135 mm, ja blakus ir brīvas vietas)

  - Maks. instrumenta garums: 400 mm

  - Maks. instrumenta svars: 8 kg (pie L=400 mm) / 5,5 kg (pie L=200 mm)

  - Ātrā pārvietošanās pa X asi: 25 m/min

  - Ātrā pārvietošanās pa Y asi: 25 m/min

  - Ātrgaitas pārvietojums Z asī: 20 m/min

  - Elektriskā pieslēguma spriegums: 3x 400 V / 230 V / N / PE, 50 Hz

  - Pieslēgtā slodze: 55 kVA

  - Rezerves drošinātājs: maks. 100 A

  - Vadības spriegums: 24 V

• Kopējie izmēri: 4500 × 2250 × 2700 mm

• Instrumentu mainītājs: plākšņu tipa instrumentu mainītājs

• Konstrukcija/konfigurācija: pārvietojama kolonna; kreisā/labā darba zona (pendulveida apstrāde)

• Drošība/korpuss: apkopes durvis

Papildu aprīkojums

• NC rotācijas galds RTA 200 ar hidraulisko pretgultni (4. ass)

• Fiksēšanas sistēma: hidraulika labajai/kreisajai darba zonai, ieskaitot rotācijas savienojumu 4. asij

• Iekšējā dzesēšanas šķidruma padeve (IKZ)

• Skaidu konveijers

• Emulsijas (dzesēšanas šķidruma) sistēma

• Atkārtotās dzesēšanas iekārta (dzesētājs)

• Vienā nostiprināšanas pusē ir uzstādīta 4. ass. Tā ir iekļauta piegādes komplektā.
