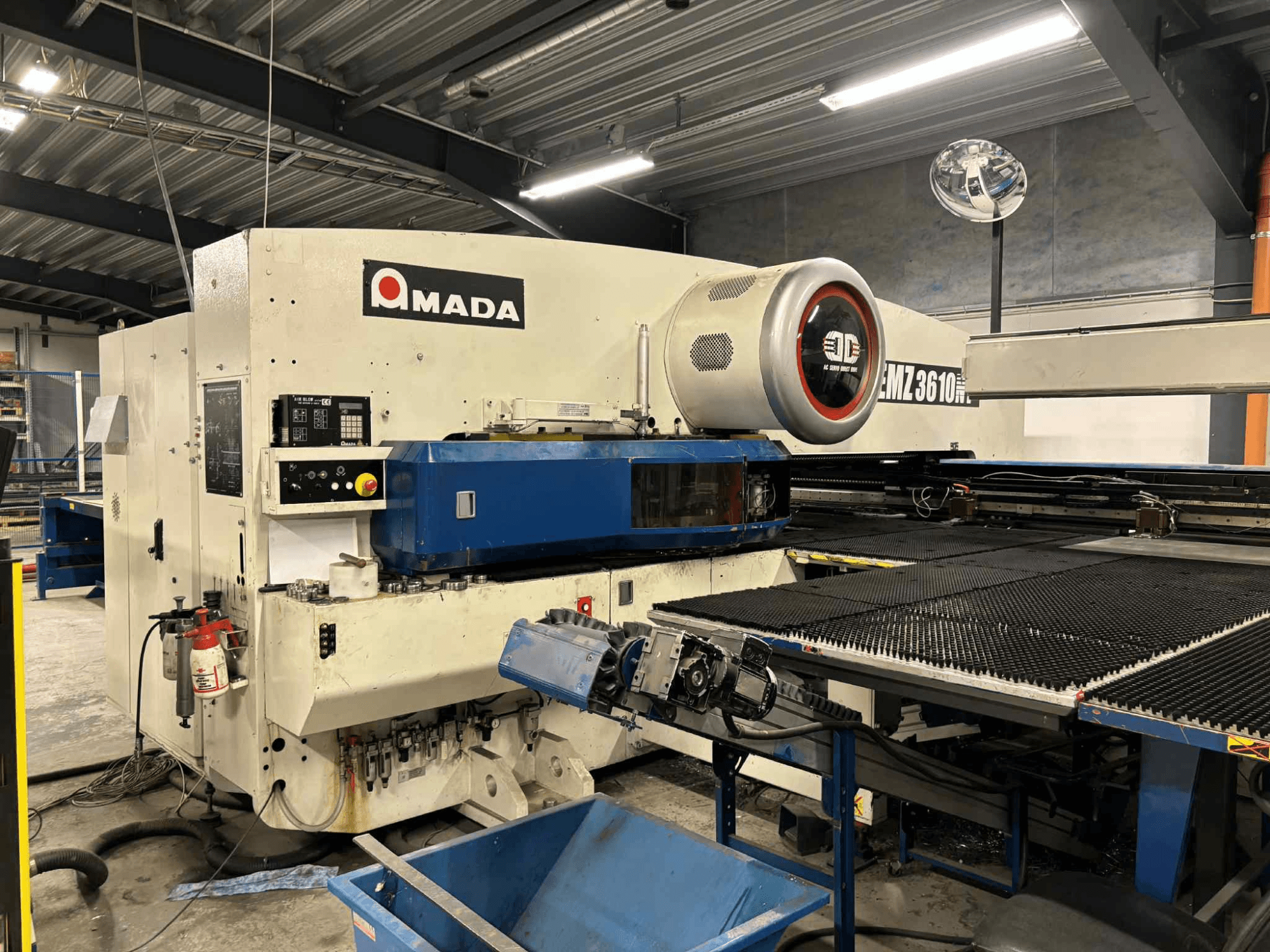

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Darba laukums ar pozicionēšanu: 5000 x 1525 mm

• Maksimālais loksnes biezums: 25 mm: 4,5 mm (mīkstais tērauds)

• X/Y padeves ātrums: 100 / 80 m/min (128 m/min vienlaicīgi)

• Pozicionēšanas pielaide: +/- 0,1 mm

• Z-turreta stacijas: 45

• AutoIndex stacijas: 4 (2 x B, 2 x C)

• Turretes padeves ātrums: 30 1/min

• Maksimālais trāpījumu skaits: 1: 1000/min.

• Mašīnas rāmis: Tilta rāmis

• Caurumošanas piedziņa: Servoelektriskā dubultā piedziņa: Servoelektriskā dubultā piedziņa

• Piedziņas (reverss + galds): AC-servo motori

• Skavas: Pneimatiskais

• Elektriskais pieslēgums: 400V / 50Hz

• Elektrības patēriņš: 400 / 400 V, 400 V, 400 V, 400 V, 400 V, 400 V: Elektroenerģijas patēriņš: 1 kW - 7 kW

• Gaisa patēriņš (mašīna): 250 l/min

• Gaisa patēriņš (Air Jet Vakuum): 250 l/min

Papildu aprīkojums

• Iekraušanas ierīce: Iekrāvēja L III 300

  • Minimālais loksnes izmērs: 1000 x 300 mm

  • Maksimālais loksnes izmērs: 3000 x 1500 mm

  • Materiāla biezums: 0,5 - 8,0 mm

  • Maksimālais iekraušanas svars: 300 kg

  • Maksimālais kaudzes augstums: 300 mm

  • Maksimālais palešu svars: 4000 kg (2x2000 kg)

  • Maksimālais padeves ātrums (slīpēšana): 70 m/min

  • Piesūcekņu skaits: 34 gab.

  • Divu lokšņu kontrole: Jā, ar loksnes biezuma detektoru

  • Gaisa patēriņš: 510 l/min, 6 bāru ieplūdes spiediens

  • Elektriskais pieslēgums: 400V

• Izkraušanas ierīce ar detaļu noņemšanas ierīci: PR 3 UL 300 P

  • Detaļu izmērs min./maks.: 150 x 150 mm / 2500 x 1000 mm

  • Loksnes biezums: 0,5 - 3,0 mm (4 mm EM-Serie)

  • Maksimālais detaļas svars: 50 kg

  • Uzglabāšanas galda izmērs: 3400 x 1400 mm

  • Maksimālais detaļas izmērs izkraušanas skavām: 3000 x 1500 mm

  • Maksimālais kraušanas augstums skeleta galds:: 450 mm

  • Maksimālais skeleta galda svars: 2000 kg

  • Maksimālais kaudzes augstums glabāšanas galds: 20 cm: 450 mm

  • Maksimālais svars glabāšanas galds: 4000 kg

  • Maksimālais padeves ātrums X-/Y virzienā: 180 / 90 m/min.

  • Gaisa patēriņš: 1000 l/min, 6 bāru ieplūdes spiediens

  • Elektriskais pieslēgums: 400V
