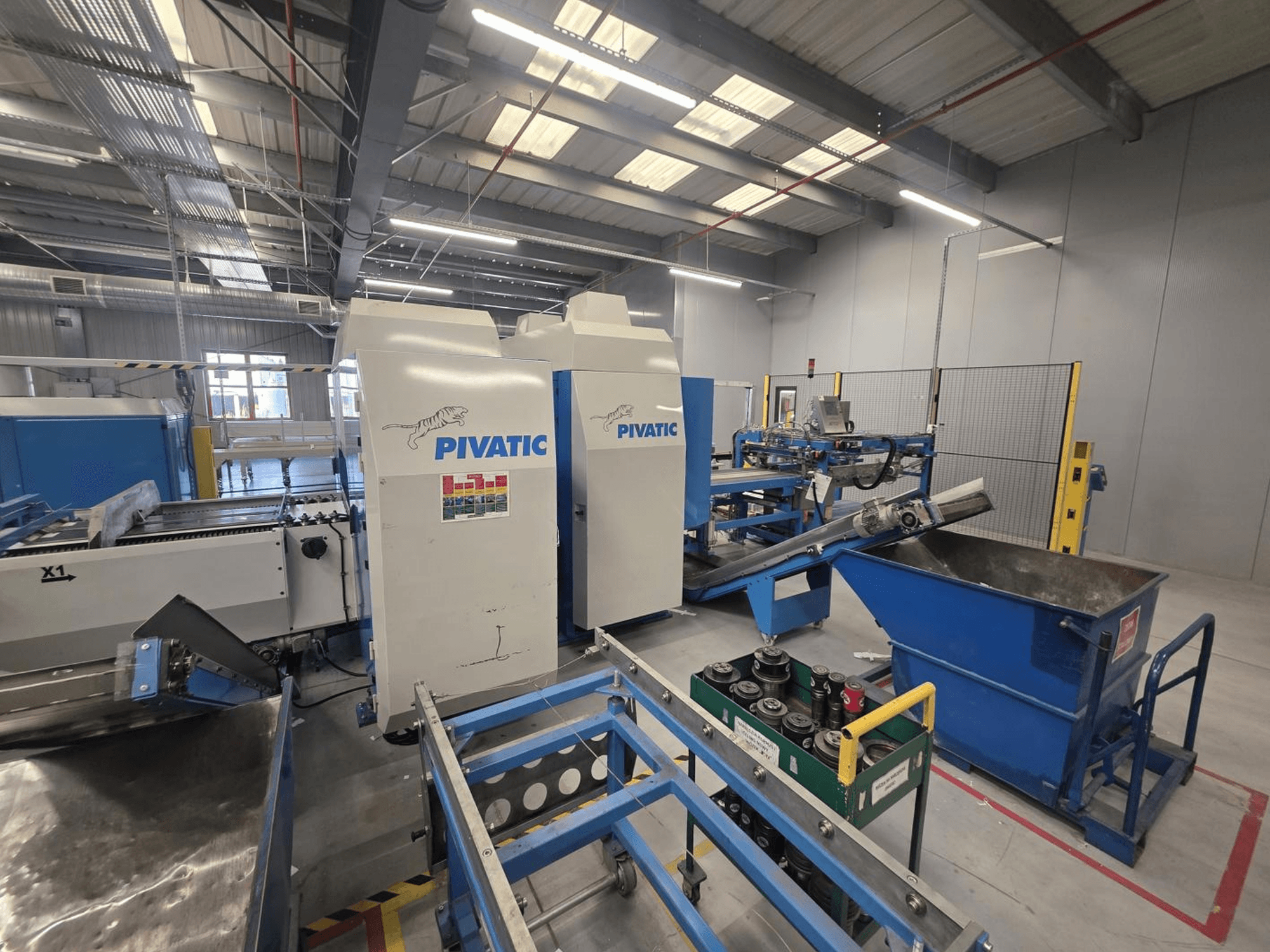

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Pielietojums: Plakanu metāla detaļu (paneļu, kronšteinu, korpusu, elektroskapju detaļu utt.) sērijveida ražošana, kurām nepieciešami caurumi, izgriezumi un iecirtumi

• Procesa gaita: Rullis → atritināšana → iztaisnošana → pozicionēšana → TT caurumošana → HT caurumošana → detaļas nogriešana → izvadīšana/sakraušana

• Tehniskie parametri:

  • Loksnes platums: 60–830 mm

  • Loksnes biezums: 0,5–2,0 mm (pieejama versija līdz 4,0 mm)

  • Maksimālais ruļļa svars: 5 000 kg

  • Uzstādītā jauda: 20 kW

  • Elektropiegāde: 3 x 400 V + PE

  • Frekvence: 50 Hz

• Perforācijas sistēma:

  • TT (Thick Turret): CNC perforēšana ar standarta kasetes tipa instrumentiem elastīgiem caurumiem/izgriezumiem/kontūrām

  • HT (cietais instruments): Otrā perforācijas sekcija, kurā izmanto specializētus instrumentus atkārtojamiem darbiem

• Nepieciešamā platība:

  • Galvenās līnijas aizņemamā platība: 17,5 x 5,5 m

  • Papildu platība lūžņiem: 1,5 m

  • Papildu platība HT sekcijai: 1,55 m

• Iekārtas stāvoklis: Pilnībā darbspējīga un ražošanā; iespējama pārbaude un izmēģinājumi

Papildu aprīkojums

• Iekļauts:

  • Rullīšu novietošanas ratiņi

  • Rulļu atvītējs

  • Loksnes iztaisnotājs

  • Vadības panelis ruļļu atvīšanas/iztaisnošanas iekārtai un ruļļu ratiņiem

  • Galvenais vadības panelis

  • Sānu novietojamais konveijers izvēlētai produkcijas izkraušanai

  • Transportēšanas un kraušanas modulis

  • Drošības sistēma ar fiksētiem aizsargiem un fotoelektriskajiem barjeriem

  • Vadības skapis ar hidraulisko spēka bloku

  • Instrumentu kasetņu ratiņi

  • Cietu instrumentu transportēšanas un uzglabāšanas stacija

• Nav iekļauts:

  • Perforācijas instrumenti

  • Instrumentu kasetes

  • Dažās fotogrāfijās redzamais robots
