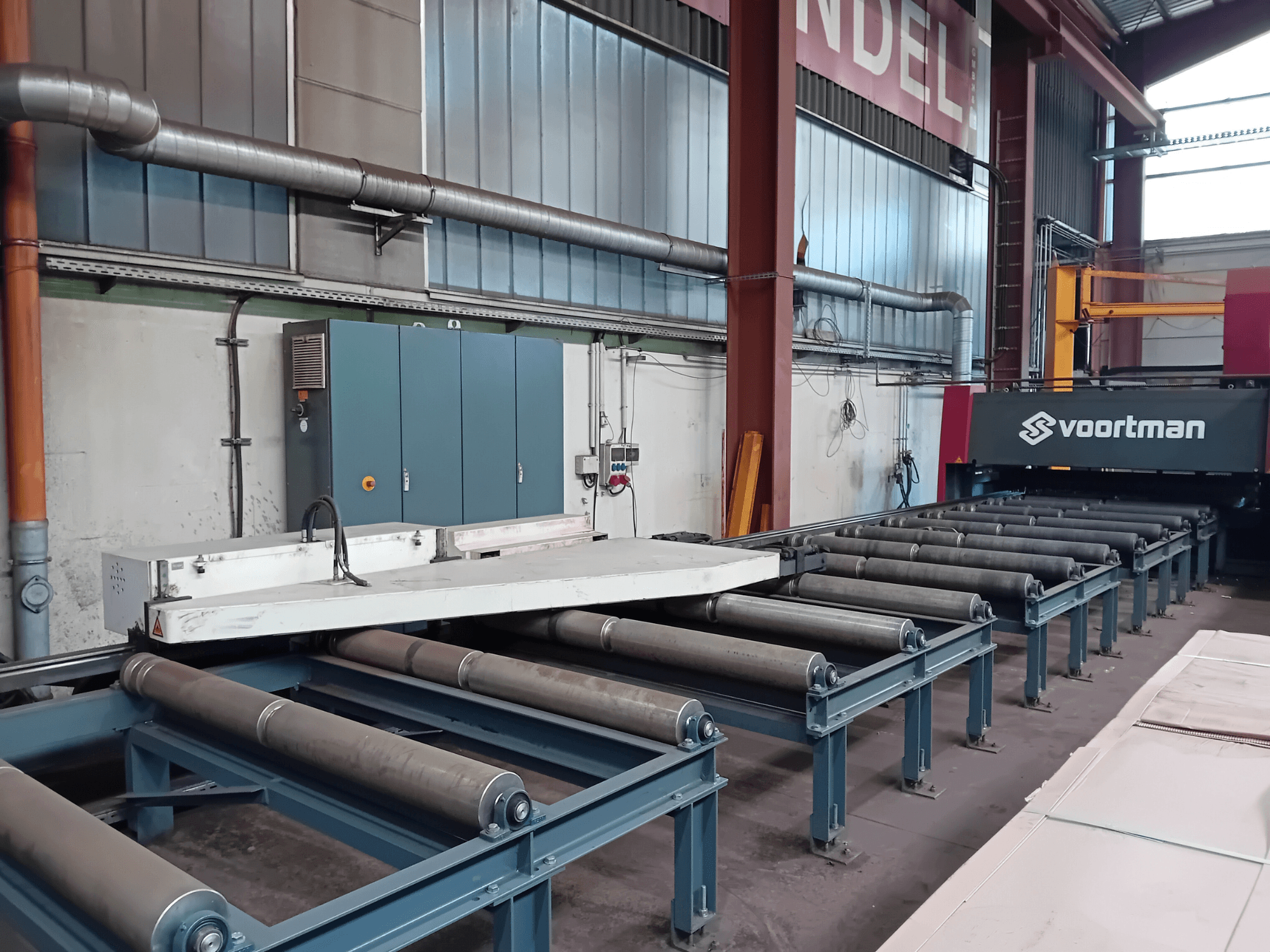

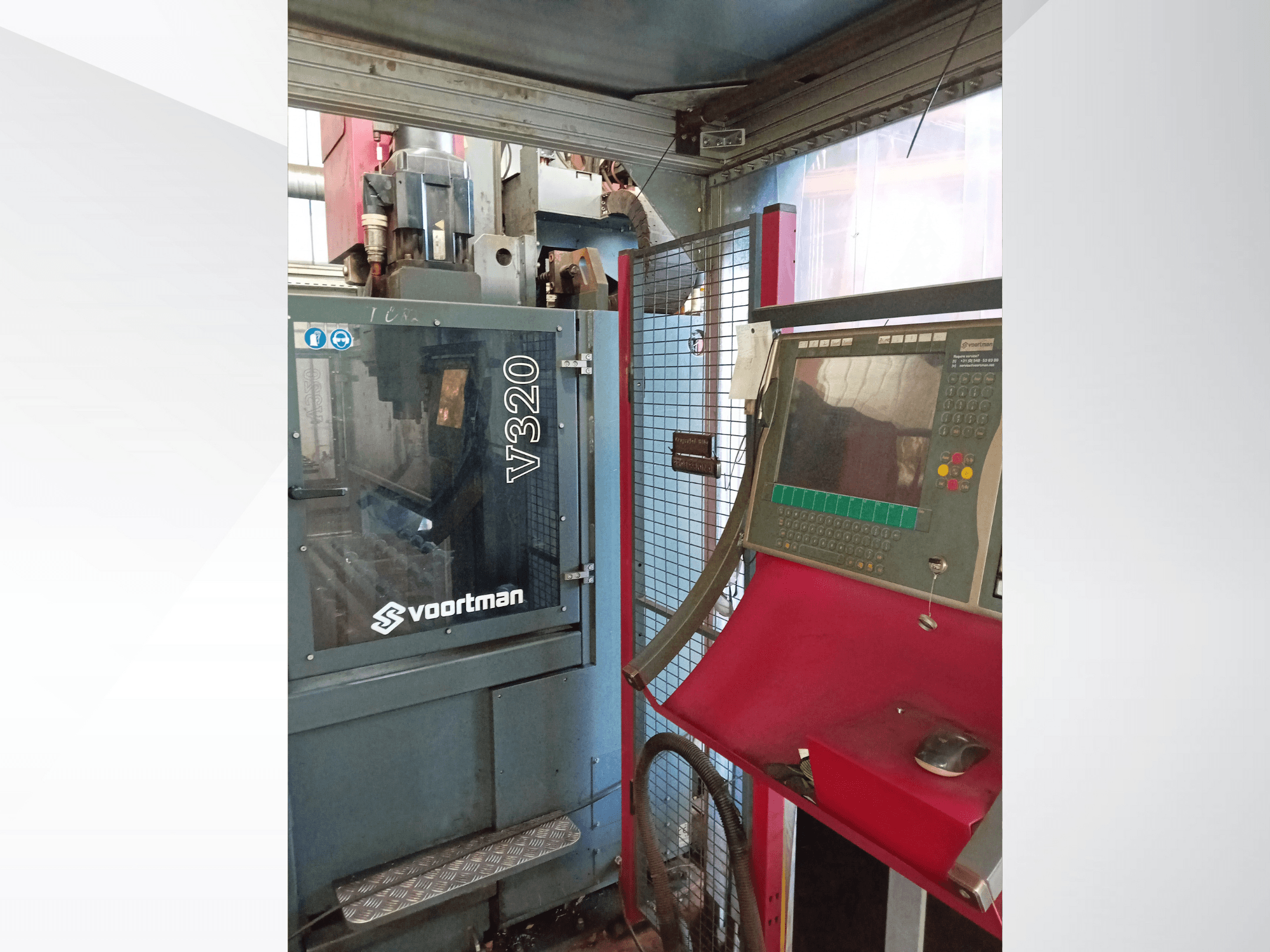

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Apstrādājamo detaļu izmērs

  • Min./maks. paneļa garums: 850 - 6100 mm

  • Min./maks. paneļa platums: 200 - 2 050 mm

  • Min./maks. paneļa biezums: 6 - 75 mm

  • Maksimālā kravnesība: 7 500 kg

• Urbjmašīna: VD40

  • Uzstādīšana: VD40: V40D, V40D, V40D, V40D: SK 40: VD: SK 40

  • Ass apgriezienu skaits: 0 - 2500 apgr./min (bezplūsmas regulējams, servomotors)

  • Urbšanas diametrs: 5 - 40 mm

  • Vītņgriešana: M6 - M30

  • Dziļurbšana: Jā:

  • Caurumurumu marķēšanas iespēja: Jā

  • Izkārtojuma marķēšanas iespēja (pēc izvēles): Jā

  • Automātiskais instrumentu mainītājs: 2 x VTC 5/40 (2 x 5 pozīcijas)

  • Eļļošana/dzesēšana: Iekšējā dzesēšana, gaiss/eļļa

  • Hidrauliskā montāža: Jā

  • Nominālā slodze: 30 kW

• padeve un pozicionēšana: Sinhroniski darbināmi servomotori, servomotors, servomontieris.

• Griešana - plazma (Smart Focus 300)

  • Min./maks. biezums: 3 - 80 mm

  • Maks. caurduršanas jauda: 40 mm

  • Griešana praktiski bez izdedžiem: līdz 35 mm

  • Marķēšana: Marķēšana: Jā, ar tiem pašiem palīgmateriāliem

  • Gāzes:

    • Gāzes: plazmas gāze viegla tērauda griešanai: O2 (99,9 % tīra, tīra, sausa, bez eļļas).

    • Ekrāna gāze mīkstajam tēraudam: O2 / gaiss (99,9 % tīra, tīra, sausa, bez eļļas).

    • Marķēšanas gāze: Argons; ja > 200 A, slāpeklis.

  • Automātiskā gāzes konsole: Jā

  • Automātiska augstuma regulēšana: Jā

  • Aizdedzes sistēma: Automātiska:

  • Griešanas ātrums (vieglais tērauds):

    • 6 mm: aptuveni 3700 mm/min @ 90 A

    • 12 mm: aptuveni 3600 mm/min @ 200 A

    • 25 mm: aptuveni 1 600 mm/min @ 300 A

    • 40 mm: aptuveni 720 mm/min @ 300 A

    • 50 mm: aptuveni 400 mm/min @ 300 A

    • 80 mm: aptuveni 100 mm/min @ 300 A

• Griešana - ar skābekli (skābekļa griešanas iekārta)

  • Sprauslas tips: Sprauslu maisījums

  • Automātiska augstuma regulēšana: Jā

  • Gāzes padeve: Magnētiskais vārsts ar pretvārstu

  • Degviela: Propāns (pēc izvēles: acetilēns)

  • Griešanas gāze: O2

  • Maksimālais biezums: 75 mm

• Vispārīgi/uzstādīšana

  • Darba virziens: No kreisās puses uz labo

  • Darba augstums: 760 mm (+/- 25 mm)

  • Apkārtējā temperatūra: no -10°C līdz +35°C, maks. 95% relatīvais mitrums

  • Sprieguma regulators: Nav iekļauts komplektā

  • Strāvas transformators: Nav iekļauts komplektā

Papildu aprīkojums

• Kjellberg Smart Focus 300 plazmas avots (iekļauts komplektā)

• Donaldson DFPR06 ekstrakcijas sistēma (iekļauta; pēdējā filtra nomaiņa 2025. gada janvārī)
