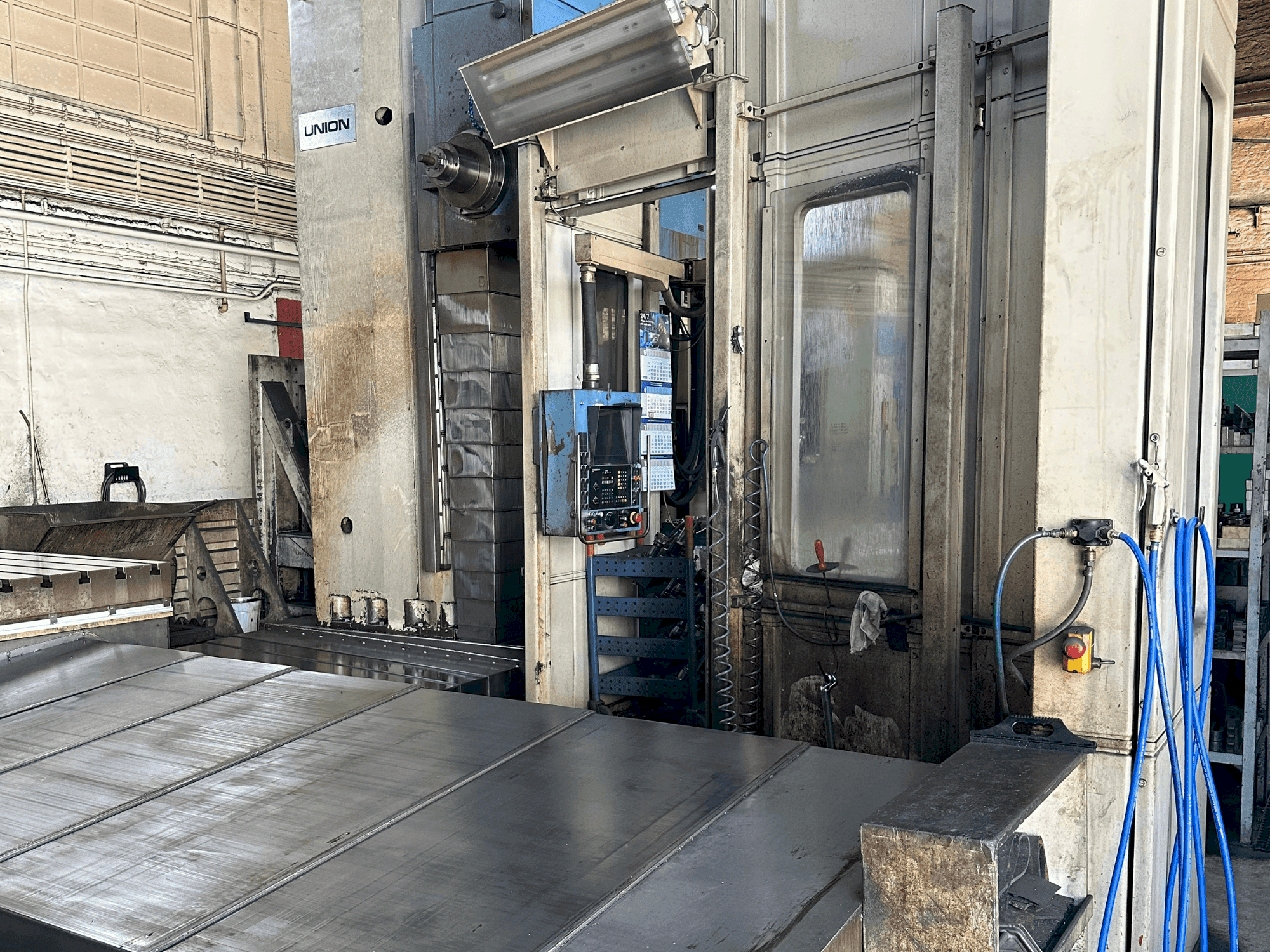

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Papildu informācija

Kustības ceļi: Vārpstas galvas vertikālā kustība (Y ass): 1600 mm (2000). Statīva gareniskā kustība (Z ass): 1000 mm (1600). Urbšanas vārpstas kustība (W ass): 700 mm. Padeves ātrumi: Nepārtraukta padeve Y un Z asīm: no 1 līdz 7099 mm/min. Vārpsta: Instrumenta iespīlēšanas spēks: 25000 N. Maksimālais urbšanas diametrs: 500 mm. Elektriskā sistēma: Tīkla spriegums: 380 VAC ± 10% (iespējami citi spriegumi). Frekvence: 50 Hz ± 2%. Pieslēguma jauda: BFK izmērs 130: 80 kW. BFK izmērs 150: 100 kW. Primārā drošinātāja aizsardzība: 200 A (pie 380 VAC). Hidrauliskā sistēma: Ietver pilnīgu spiediena plūsmas ģenerēšanu, apstrādi un sadali. Tā atrodas atsevišķā hidrauliskā blokā ar uzglabāšanas staciju. Spriegošanas virsma: 1250 x 1600 mm. 1600 x 2000 mm. Maks. iespīlēšanas slodze: Vienmērīgs slodzes sadalījums: attiecīgi 8000 kg un 12500 kg. Nevienmērīgs slodzes sadalījums (uz pusi galda virsmas): attiecīgi 4000 kg un 6000 kg. Maks. inerces moments: 3000 kgm² un 7000 kgm². Maks. slodzes griezes moments: 19000 N un 35000 N, kad iespīlēšanas galds ir bloķēts. Padeve un ātrā pārvietošana: Nepārtraukta padeve (X ass): no 1 līdz 7099 mm/min. Ātrā pārvietošana (X ass): 7100 mm/min. Interpolācija: Lineāra un apļveida. 3D interpolācija. Spirālveida interpolācija. Cilindra interpolācija. Programmēšana: Ievades precizitāte: 0,001 mm lineārajām asīm un 0,001° rotācijas asīm. Centrālā programmas atmiņa: 3100 NC teikumi. Papildu funkcijas: instrumentu korekcija 99 pāriem (garums un rādiuss). 8 apstrādes cikli un 200 bezmaksas apakšprogrammas. Programmas simulācija un ieeja/izeja paralēli apstrādei. Plaša diagnostikas sistēma apkopei un problēmu novēršanai.
