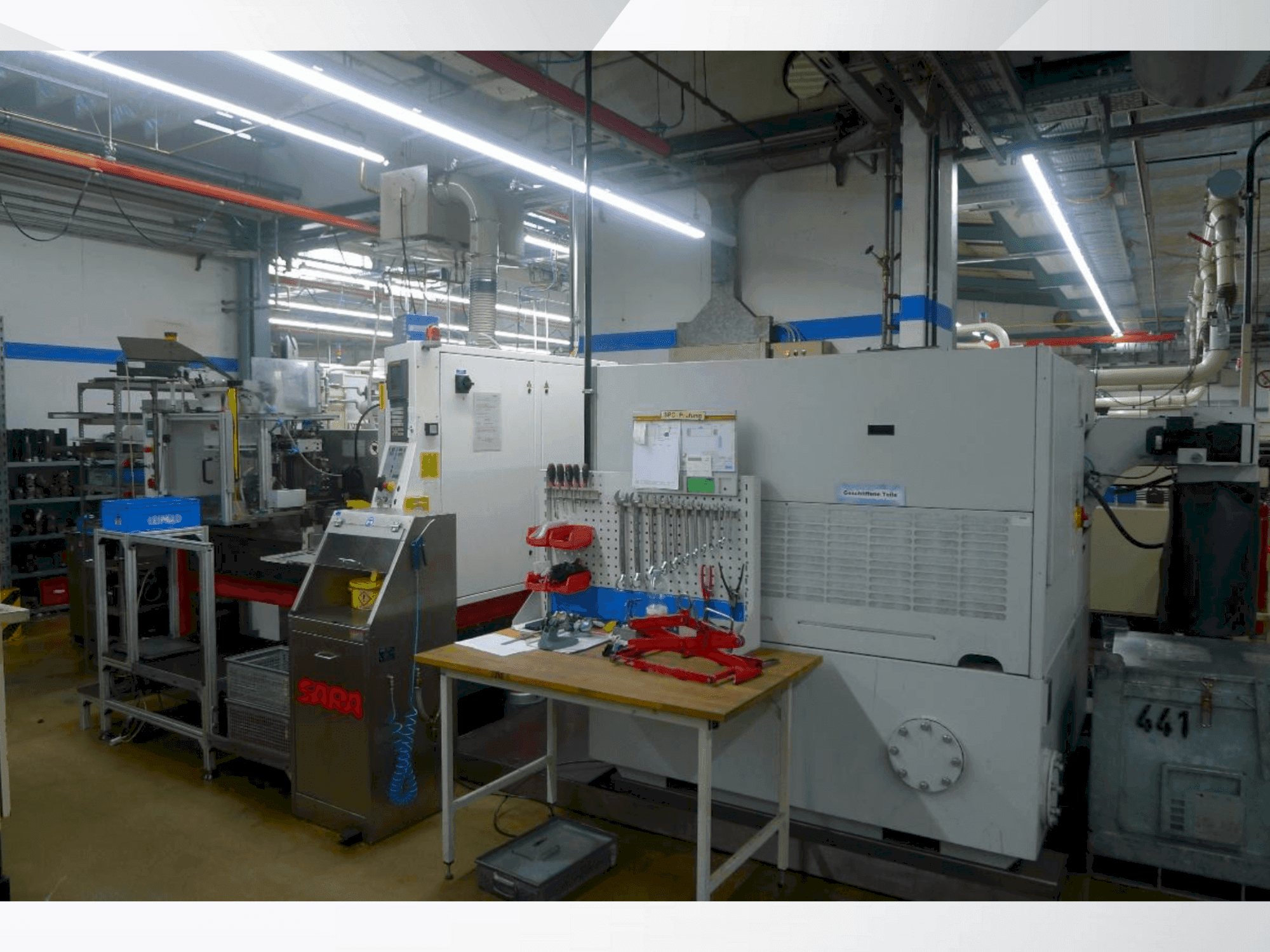

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Papildaprīkojums

• - Kraft & Bauer ugunsdzēsības sistēma, FB703S-UV3-TFM70°/KLA 6-S-MV tips / Knoll mikrofiltrs, Micro Pur 240 F tips / Streuli sūknēšanas stacija, SHSRT300-TL142/180 tips

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Caurplūdes slīpēšanas darba zona: 1,5–100 mm sagataves diametrs / iegremdējamās slīpēšanas darba zona: 1,5–100 mm sagataves diametrs / maksimālais slīpēšanas garums: 250 mm
  • - Maks. ārējais diametrs: 400 mm / iekšējais diametrs: 203,2 mm / maks. Platums: 250 mm / perifērais ātrums: 50 m/s / piedziņas jauda: 11 kw (ar balansēšanas ierīci)
  • - Maks. ārējais diametrs: 225 mm / iekšējais diametrs: 127 mm / maks. Platums: 250 mm / ātruma diapazons: 0–265 apgr. /min / maks. Slīpuma leņķis: +5/+5° / piedziņas jauda: 3,7 kw

Papildu informācija

• - Slīpēšanas procesa instrumenti Instrumentu komplekts Detaļas 19085 un 19575 Caurplūdes slīpēšana Slīpēšanas izvietojuma un instrumenta konstrukcijas ilustrācija Instrumenta konstrukcija Slīpēšanas izvietojuma un instrumenta konstrukcijas ilustrācija Sagataves balsts Sagataves balsts, ieskaitot (zīmējums) Korunda slīpripa Regulēšanas disks SS atloks © 203,2 mm ar vāku Lietots, 50% atlaide Slīpripas montāžas atloks @ 203,2 mm ar vāku RS atloks © 127 mm ar vāku Lietots, 50% atlaide Regulēšanas diska montāžas atloks © 127 mm ar vāku Instrumentu komplekts Piedziņas vārpsta 13819 Iegremdējamā slīpēšana Slīpēšanas izvietojuma un instrumentu konstrukcijas ilustrācija Instrumenta konstrukcija Slīpēšanas izvietojuma un instrumentu konstrukcijas ilustrācija Sagataves balsts Sagataves balsts (ieskaitot rasējumu) 3 korunda slīpripas 3 regulēšanas diski 4 starpgredzens 1 slīpripas apstrādes dimants 1 regulēšanas diska apstrādes dimants Dzesēšanas un filtrēšanas sistēma KM Streull sūknēšanas stacija tips SHSRT300 Streuli dzesēšanas šķidruma sūknēšanas stacija tips SHSRT300: Tilpums 300 litri, ar dzesēšanas šķidruma sūkni 1,1 kW, jauda 150 |/min, 10 metru piegādes augstums. Sistēmā ir integrēta otra tvertne ar svaigu ūdeni lineāro motoru un slīpēšanas vārpstas dzesēšanai (sūknis 0,24 kW, jauda 50 min, / piegādes augstums maks. 5 m). Starp abām tvertnēm notiek siltuma apmaiņa. Mobilā versija ar 4 grozāmiem riteņiem. Pacelšanas stacija atrodas zem mašīnas. Cenā ietilpst saskarne un vadība, izmantojot mašīnas vadības sistēmu, krāsa pelēka RAL 7036. Automatizācija Konveijera lentes izkraušana zem RS Konveijera lente izkraušanai zem regulēšanas diska: tā pārvieto detaļas uz priekšu no mašīnas pēc tam, kad tās ir izgājušas cauri slīpēšanas procesam. Piedziņas motoram ir ātruma regulators bezgalīgi mainīgai lentes ātruma regulēšanai. Ieslēgšana un izslēgšana tiek veikta ar CNC vadības palīdzību. Lente ir piestiprināta pie atbalsta bloka. Pilienu savākšanas paplāte zem lentes savāc un pārstrādā atlikušo dzesēšanas šķidrumu. Garums ir 1200 mm, platums 50 mm. Maksimālais iespējamais sagataves diametrs ir 40 mm. Slīpa tekne ar sagataves tvertni. Detaļas lēnām ripo uz leju savākšanas tvertnē, kas piepildīta ar dzesēšanas šķidrumu. Iekšpusē ir perforēts metāla grozs, ko izmanto gatavo sagatavju izņemšanai no savākšanas tvertnes. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser Inn0 mmen0, ีmes20 mmen0 Breite max (1. veidlapa) 250 mm Breite maks. (7. veidlapa) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (maks., 2'390 U/min) 50 m/s Antriebsleistung (Opcija: Spindel 29 kWh) mit Gegenlager 250 mm Innendurchmesser ซี 127 mm Breite maks. (1. veidlapa) 250 mm Breite maks. (7. veidlapa) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 l/min. Neigungswinkel maks. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (visi 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400 V 6 0 0 8 Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) Druckluftzufuhr (Sperrluft) DIN-ISO 8573-1 (wenn < 6 bar un mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/Min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe ar FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, ar Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm aksiālais šķērsgriezējs Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstüccenterstbockwelle mitiert Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patents: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (69-NCT9 Kühlmitteldüse) "FANUC 21i MB" ar SPS Maschinen programmatūras integratoru vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des des Diamanten derwüflagenhöhe und des Diamanten derwn PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und D 1 Software-Lader D (auf CD) Farben: Weiss RAL 9010, Na2gran unschwar2 Meklēt
