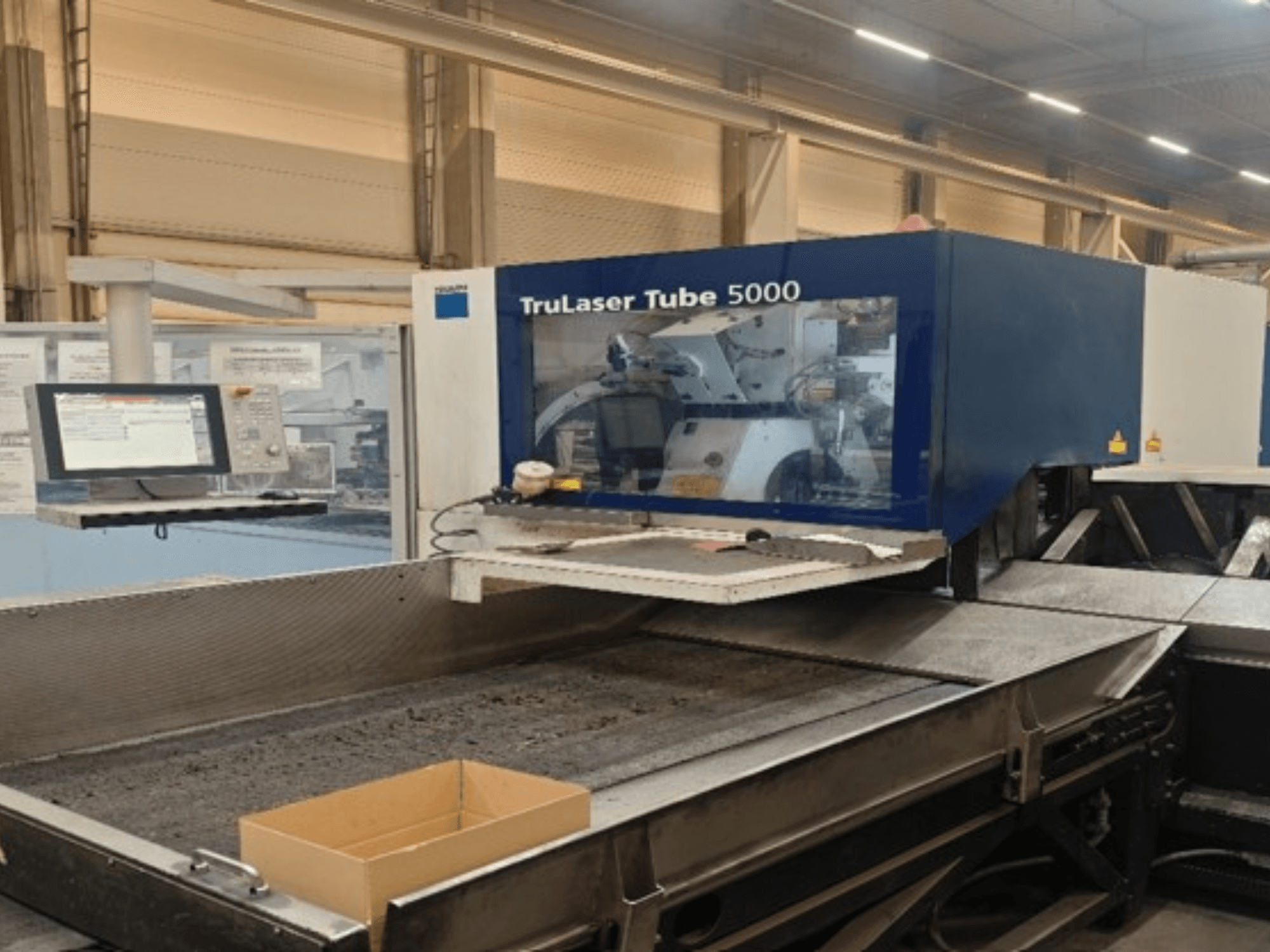

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• A1 ass (velkamais patronis) darba diapazons: n × 360°

• A2 ass darba diapazons (padeves stacija): n x 360°

• Sagataves maksimālais garums: 6500 mm

• Sagataves minimālais garums: 3000 mm

• Darba gabala minimālais/maksimālais ārējais diametrs (apaļš): 20–152 mm

• Darba gabala minimālais/maksimālais sānu garums (taisnstūra formas, pie maksimālā aprakstītā apļa 170 mm): 20–150 mm

• Gatavās detaļas maksimālais garums: 3000 mm

• Darba gabala caurules atliekas minimālais garums: 120 mm

• Darba gabala maksimālais atgriezumu garums: 400 mm

• Saišķa izmēri, maksimālais šķērsgriezums: 600 x 750 mm

• Saišķa izmēri, maksimālais svars: 4000 kg

• Materiāla svars – maksimālais detaļas svars: 130 kg (iekraujot 6,5 m)

• Materiāla svars, maksimālais detaļas svars uz metru: 20 kg/m

• Ātrumi X ass (+): 170 m/min

• Ātrums X asī (-): 100 m/min

• Ātrums Y asī: 60 m/min

• Z ass ātrums: 60 m/min

• A ass ātrums: 780 °/s

• Pozicionēšanas precizitāte, pozīcijas novirze Pa: ±0,2 mm / ±0,015°

• Pozicionēšanas precizitāte, vidējā pozīcijas dispersija Ps: ±0,06 mm / ±0,005°

• Mazākais programmējamais trajektorijas garums: ±0,01 mm / ±0,001°

• Objektīva griešanas galvas fokusa attālums: 155 mm

• Dziļums 7000 mm; garums 16000 mm (iekraušana 6,5 m, izkraušana 3 m)

• Lāzera darbības stundas: 15786

Papildu aprīkojums

• Iespēja samazināt minimālo apaļās caurules ārējo diametru līdz 15 mm (no 20 mm)

• Iespēja samazināt minimālo taisnstūra caurules malas garumu līdz 15 mm (no 20 mm)

• Iespēja palielināt gatavās detaļas maksimālo garumu līdz 6500 mm (no 3000 mm)

• Papildus opcija „Gatavās detaļas garums +1,5 m”: pievieno 1500 mm gatavās detaļas garumam

• Papildus pieejamā 8,0 m iekraušanas sistēma: palielina maksimālo detaļas svaru līdz 160 kg (no 130 kg)
