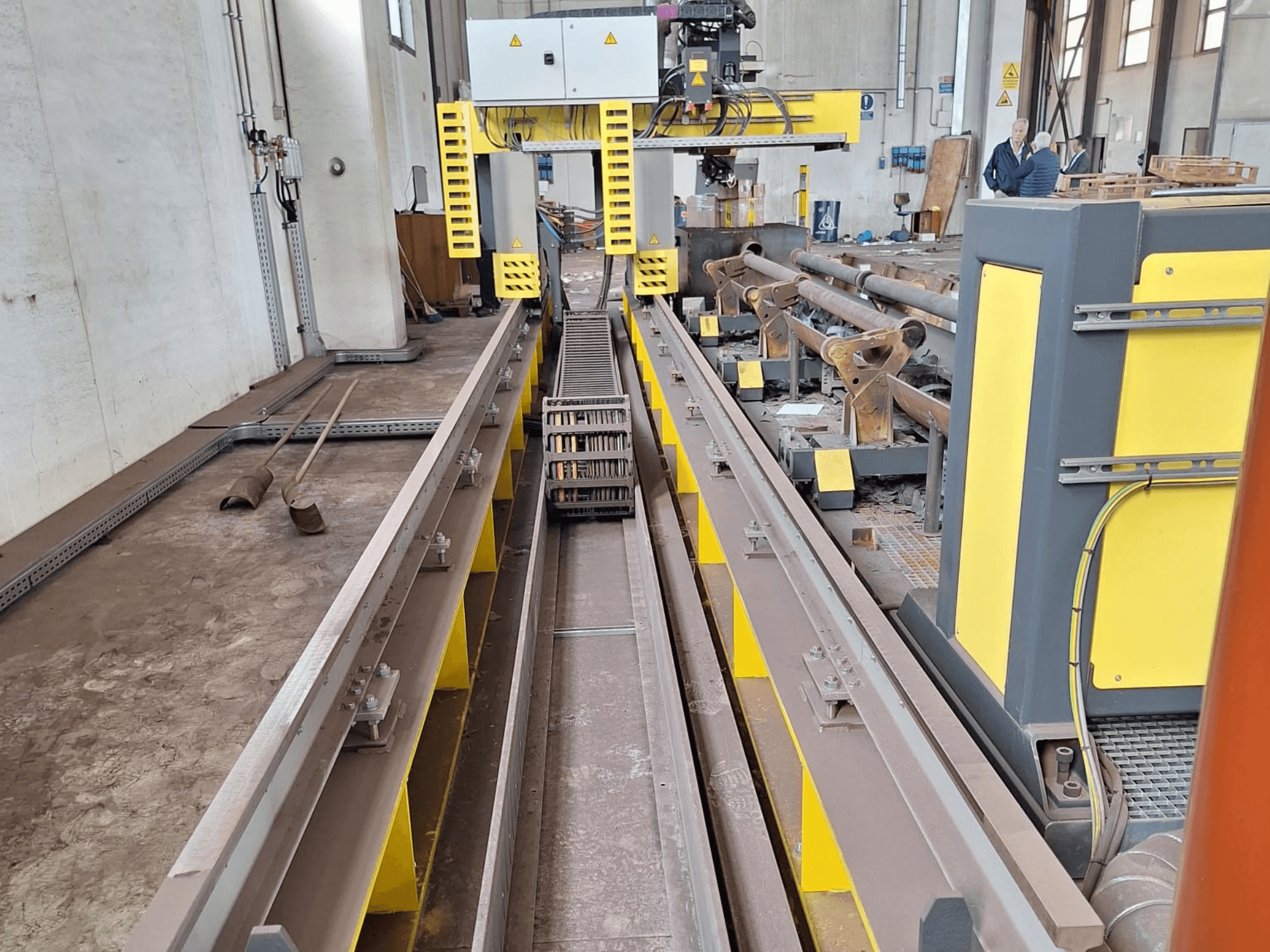

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Griešanas tehnoloģija: augstas izšķirtspējas plazma

• Cauruļu jauda

  • Maksimālais caurules garums: 8000 mm

  • Minimālais/maksimālais caurules diametrs: 100 mm / 750 mm

  • Min/Maks. sieniņu biezums: 3 mm / 20 mm

• Griešanas iespējas

  • Taisnā griešana, konusveida griešana, V konusveida griešana, Y konusveida griešana, 3D cauruļu griešana.

• Asu konfigurācija / kustības

  • X (garenvirziena): Divkārša sinhronizēta bezass piedziņa ar elektronisku asu vadību abās portāla pusēs; vadotnes garums 11 000 mm; dubultā motorizācija.

  • Y (šķērsvirzienā): Bezsuku piedziņa ar zobrata pārnesumu

  • Z (vertikālā): Motorizēta lāpas pozicionēšanas ass, ātrums līdz 4000 mm/min.

  • Caurules rotācijas ass: Sinhronizēta vārpsta caurules rotācijai, caurules garums līdz 8000 mm.

• Koniskā galva - VBA WRIST

  • Rotācija: ±540°

  • Pagrieziena / slīpuma regulēšana: ±60°

  • Pļaušanas koniskais leņķis: ±45°

  • Maksimālais slīpēšanas ātrums: 38°/sek.

  • Tangenciālā kontrole griešanas laikā

  • Loka sprieguma lāpas augstuma regulēšana

  • Mehāniska sensora degļa augstuma kontrole slīpās griešanas gadījumā

  • Degļa aizsardzība pret sadursmēm

• Mašīnas konstrukcija

  • Lieljaudas mašīnas rāmis

  • Garenvirziena un šķērsvirziena precīzas vadotnes

  • Precīza zobrata un zobrata piedziņas sistēma

  • Bezsuku motori

• Skava / vārpsta

  • Sinhronizēta vārpsta cauruļu griešanai

  • Skavas izmērs: 500 mm

  • Caurums: 150 mm

• Cauruļu balsti

  • 3 manuālie balstu ratiņi ar trapecveida skrūvju pozicionēšanu

• Plazmas ģenerators

  • Modelis: ESAB iSeries300i

  • Maksimālā strāva: 300 A (diapazons 5-300 A)

  • Izejas spriegums: 180 V

  • Barošanas avots: 380 V / 50-60 Hz

  • Darba cikls (40°C): 100%

  • Maksimālā izejas jauda: 54 kW

• Procesa gāzes

  • Plazmas gāzes: Gaiss / O2 / Ar-H2 / N2

  • Ekrāna gāzes: Gaiss / N2 / O2 / H2O

• Ģeneratora izmēri

  • 1219 x 898 x 1031 mm

  • Vadības sistēma

  • ESAB VISION T5 CNC

  • 18,5" krāsu skārienekrāns, ar cimdiem darbināms

  • OpWizard operatora palīgsistēmas programmatūra

• Programmatūra

  • ESAB cauruļu griešanas programmēšanas programmatūra

Papildu aprīkojums

• Plakanais griešanas galds ar līstēm, 1500 x 1000 mm
