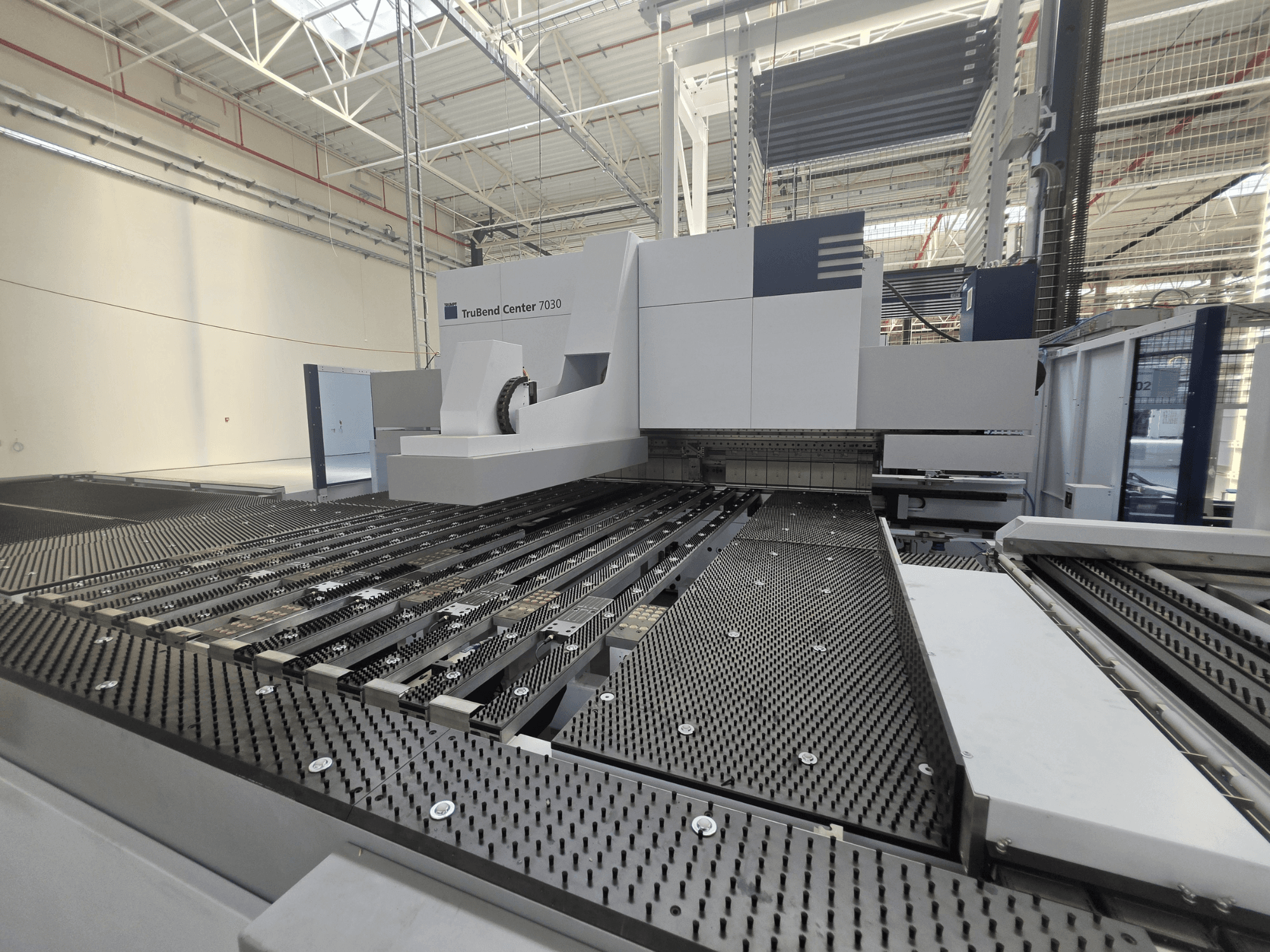

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Ietilpība

  • Maksimālais lieces malas garums: 3 123 mm

  • Minimālais lieces malas garums: 200 mm

  • Minimālais lieces platums ar standarta turētāju: 145 mm

  • Minimālais lieces platums ar ENW instrumentiem: 40 mm

  • Maksimālais kastes augstums: 220 mm

  • Turētāja spiedes spēks: 101 t

  • Materiāla biezums: min. 0,4 mm; maks. konstrukcijas tērauds 3,0 mm; maks. nerūsējošais tērauds 2,2 mm; maks. alumīnijs 4,0 mm

• Mašīnas konstrukcija: metināts tērauda rāmis; lieces sistēma: ķīļveida piedziņa; izliekums: iekļauts, regulējams ar mašīnas vadības sistēmu

• Manipulācija un pozicionēšana

  • 2-asu detaļu manipulators ar piesūcekņiem (X virziens 2 653 mm; gājiens 100 mm; 12 piesūcekņu moduļi)

  • 5-asu aizmugurējais atbalsts; rotējošs manipulators; priekšējais atbalsts; iekraušanas knaibles

  • Automātiska detaļu pozicionēšana un pagriešana

• Ātrumi

  • Y ass ātrgaitas pārvietošanās: 250 mm/s

  • Priekšējā atbalsta ātrums: 3 000 mm/s

  • Detalju manipulatora ātrums: 3 000 mm/s

  • Rotācijas manipulatora ātrums: līdz 3 apgr./s

  • ToolMaster liekšanas ātrums: 2 400 mm/s

• Pozicionēšanas precizitāte

  • Y ass: 0,10 mm; X ass: 0,05 mm; R ass: 0,05 mm

• CNC vadība

  • 21,5 collu skārienjūtīgais ekrāns; operētājsistēma: Windows 7 Ultimate 64-bit

  • Tastatūra un pele; USB; RJ45 tīkls; Ethernet 10/100 Mbit/s

  • Interneta teleserviss / attālā diagnostika

• Liekuma leņķa mērīšana

  • Optiskā lieces leņķa palīgsistēma; iebūvēta kamera; programmētā un faktiskā leņķa grafiskais salīdzinājums

  • Minimālais detaļas garums leņķa mērīšanai: 10 mm

• Drošības aprīkojums

  • CE sertifikāts; rotējošas drošības durvis; drošības gaismas barjeras; darba zonas piekļuves aizsardzība

  • Kāju pedālis ar aktivizēšanas funkciju; avārijas apstādināšana

• Elektriskie dati: 80 kVA

Papildu aprīkojums

• Automātiska iekraušanas/izkraušanas sistēma ar uzglabāšanas saskarnes

  • Automātiska sagatavju atdalīšana/padeve/pārvietošana; automātiska gatavo detaļu izkraušana

  • Lentu konveijers gatavajām detaļām; maksimālais sagataves izmērs 3 048 x 1 500 mm

  • Iekļauta uzglabāšanas saskarne

  • Iekraušanas ratiņi: nav iekļauti; sliedes komplekts: nav iekļauts

• Instrumenti un instrumentu sistēmas

  • ToolMaster Bend: automātiska fiksēšanas rīku pozicionēšana un uzstādīšana; standarta, „Pick&Place” un izliekto turētāju automātiska pozicionēšana

  • Iekļautie instrumenti: 16 standarta fiksēšanas instrumenti (katrs 160 mm); 6 „Pick&Place” fiksēšanas instrumenti; „Pick&Place” segmenti 10/15/20/40 mm; stūra fiksēšanas instruments (199 mm); liekšanas instrumenti OBW90 un UBW90

  • ENW aprīkojums: ENW funkcija fiksēšanas rīku noliekšanai; ENW110-40 rīks (garums 3123 mm; dziļums 40 mm); minimālais lieces platums ar ENW rīkiem 40 mm

• Papildu detaļu apstrādes moduļi

  • 12 trīsviru vakuuma moduļi (augšējā/apakšējā/priekšējā piesūcināšana)

  • 6 magnētiskie moduļi; 4 divvirsmu magnētiskie moduļi

  • Vakuuma un magnētiskos moduļus var izmantot kopā

• Programmatūra un datu ieguve

  • TecZone Fold peldošā licence: automātiska programmēšana no 2D/3D datiem, automātiska lieces programmu ģenerēšana, 3D simulācija, sadursmju pārbaude, manuāla modifikācija

  • Bezvadu 2D kodu nolasītājs ar Bluetooth: svītru kodu un DataMatrix nolasīšana; automātiska ražošanas programmas ielāde
