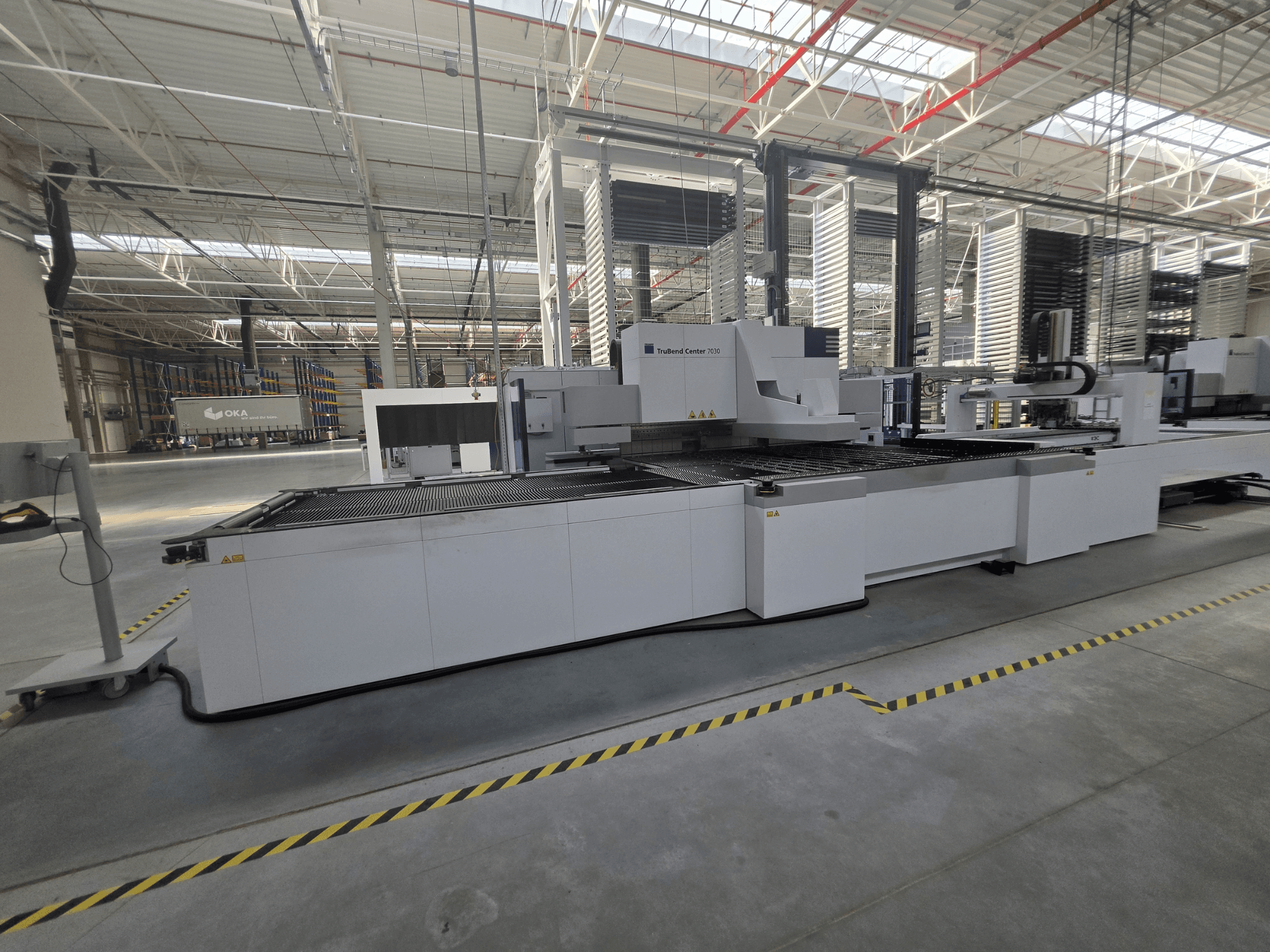

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstrukcija: metināta tērauda rāmis; Lieces sistēma: ķīļveida piedziņa; Izliekums: iekļauts, regulējams ar vadības ierīci

• Jauda

  • Maksimālais lieces malas garums: 3 123 mm

  • Minimālais lieces malas garums: 200 mm

  • Minimālais lieces platums ar standarta turētāju: 145 mm

  • Minimālais lieces platums ar ENW instrumentiem: 40 mm

  • Maksimālais kastes augstums: 220 mm

  • Turētāja spiedes spēks: 101 t

  • Materiāla biezums: min. 0,4 mm; maks. konstrukcijas tērauds 3,0 mm; maks. nerūsējošais tērauds 2,2 mm; maks. alumīnijs 4,0 mm

• Manipulācija un pozicionēšana (integrēta)

  • 2-asu detaļu manipulators ar 12 piesūces moduļiem; X virziena pārvietojums 2 653 mm; gājiens 100 mm

  • 5-asu aizmugurējais atbalsts; rotējošais manipulators; priekšējais atbalsts; iekraušanas knaibles

  • Automātiska detaļu pozicionēšana un rotācija

• Ātrumi

  • Y ass ātrgaitas pārvietošanās: 250 mm/s

  • Priekšējais atbalsts: 3 000 mm/s

  • Detalju manipulators: 3 000 mm/s

  • Rotācijas manipulators: līdz 3 apgr./s

  • ToolMaster Bend: 2 400 mm/s

• Pozicionēšanas precizitāte

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC vadība

  • 21,5 collu skārienjūtīgais ekrāns; Windows 7 Ultimate 64-bit; tastatūra un pele

  • USB; RJ45; Ethernet 10/100 Mbit/s; interneta teleserviss/tālvadības diagnostika

• Programmēšanas programmatūra

  • TecZone Fold peldošā licence

  • Automātiska programmēšana no 2D/3D, automātiska lieces programmu ģenerēšana

  • 3D lieces simulācija; sadursmju pārbaude; manuāla programmas modificēšana

• ToolMaster Bend (automātiska instrumentu apstrāde)

  • Automātiska nostiprināšanas rīku pozicionēšana un iestatīšana katrai programmai

  • Standarta, Pick&Place un izliekto turētāju automātiska pozicionēšana

• Iekļautie instrumenti

  • 16 standarta fiksēšanas instrumenti (katrs 160 mm)

  • 6 „Pick&Place” fiksēšanas instrumenti; segmenti 10/15/20/40 mm

  • Stūra fiksēšanas instruments, garums 199 mm

  • OBW90 un UBW90 lieces rīki

• ENW aprīkojums

  • ENW funkcija fiksēšanas rīku noliekšanai

  • ENW110-40 rīks, garums 3123 mm, dziļums 40 mm

  • Minimālais lieces platums ar ENW: 40 mm

• Lieces leņķa mērīšana

  • Optiskā lieces leņķa palīdzība ar integrētu kameru

  • Programmatiski iestatītā un faktiskā leņķa grafiskais salīdzinājums

  • Minimālais detaļas malas garums leņķa mērīšanai: 10 mm

• Drošība

  • CE sertifikāts; rotējošas drošības durvis; drošības gaismas barjeras

  • Darba zonas piekļuves aizsardzība; kāju pedālis ar aktivizēšanas funkciju; avārijas apstādināšana

• Elektroenerģijas padeve: 80 kVA

Papildu aprīkojums

• Automātiska iekraušanas/izkraušanas sistēma ar uzglabāšanas saskarnes savienojumu

  • Automātiska sagatavju atdalīšana un padeve; pārvietošana uz lieces centru

  • Automātiska gatavo detaļu izkraušana ar lentu konveijeru

  • Maksimālais sagataves izmērs: 3 048 x 1 500 mm

  • Iekļauta uzglabāšanas saskarne

  • Iekraušanas ratiņi: nav iekļauti

  • Sliedes komplekts: nav iekļauts

• Papildu detaļu apstrādes moduļi

  • 12 trīsviru vakuuma moduļi (augšējā/apakšējā/priekšējā piesūcināšana)

  • 6 magnētiskie moduļi un 4 divu virsmu magnētiskie moduļi

  • Vakuuma un magnētiskos moduļus var izmantot kopā

• Identifikācijas un savienojamības piederumi

  • Bezvadu 2D kodu nolasītājs ar Bluetooth

  • Svītru kodu un DataMatrix kodu nolasīšana

  • Automātiska ražošanas programmas ielāde
