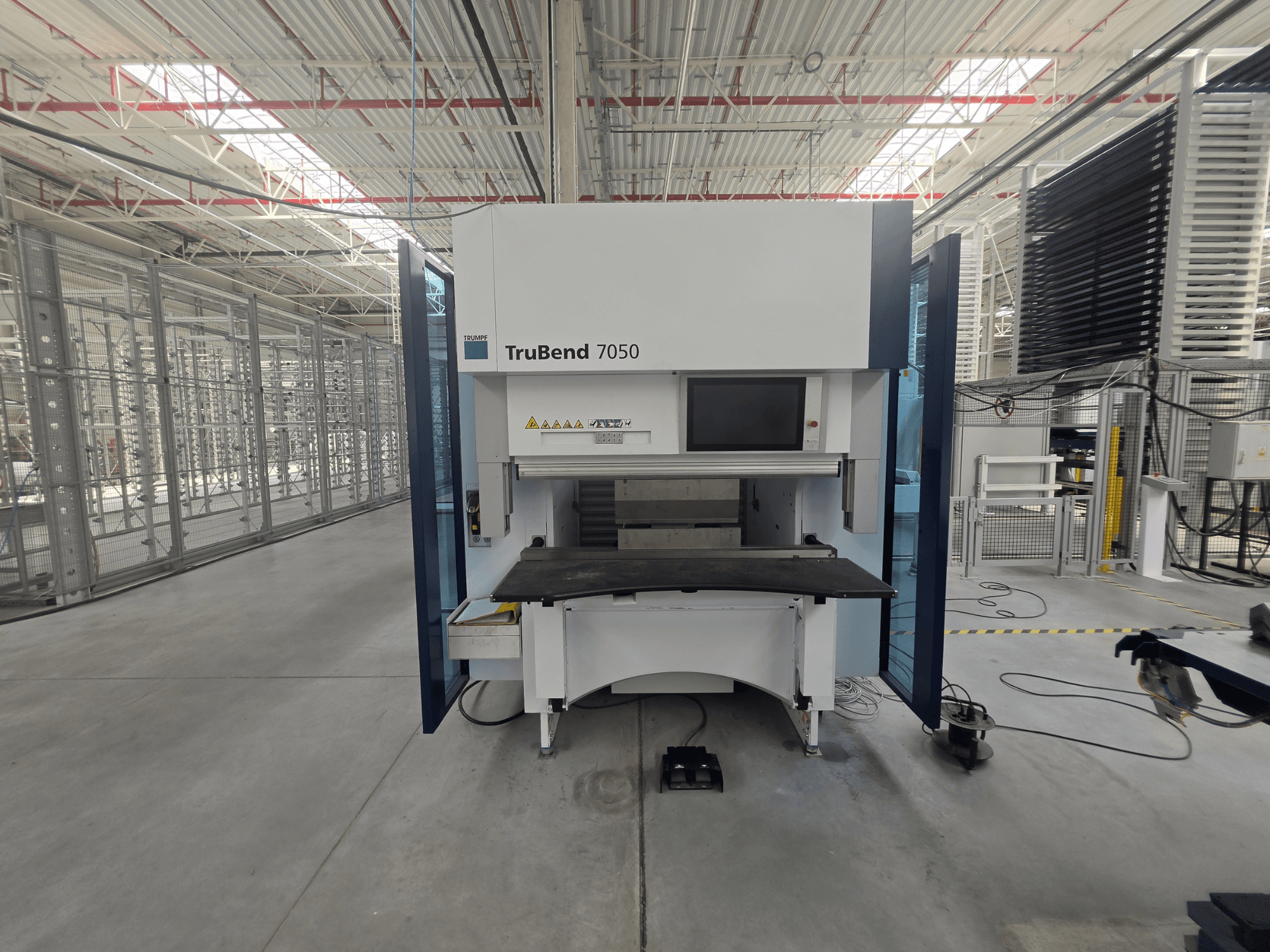

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Piedziņa: dinamiska elektromehāniska griezes momenta piedziņa

• Ietilpība un izmēri:

  • Brīvais augstums vertikālā virzienā: 1 305 mm

  • Izmantojamais uzstādīšanas augstums: 385 mm

  • Ieejas dziļums: 250 mm

  • Darba augstums: 1 150 mm

  • Mašīnas rāmis: stabils metināts rāmis

• Asis un aizmugurējais ierobežotājs:

  • CNC asis: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Aizmugurējais ierobežotājs: 6-asu neatkarīga sistēma (X1/X2/R1/R2/Z1/Z2), abas vienības pārvietojas neatkarīgi

  • Aizmugurējā ierobežotāja īpašības: oglekļa šķiedras pirksti, rūdītas atskaites virsmas, spirālveida zobrata Z-piedziņa, elastīga pozicionēšana

• Pārvietojumi / darba diapazons:

  • Y gājiens: 215 mm

  • X pārvietojums: 240 mm (maksimālais aizmugurējā ierobežotāja diapazons 500 mm)

  • R pārvietojums: 153 mm

• Ātrumi:

  • Y ātrgaitas/atgriešanās: 220 mm/s

  • Y darba ātrums: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Pozicionēšanas precizitāte:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Izliekums:

  • CNC vadīta izliekuma regulēšana, automātiska kompensācija ar piedziņas palīdzību

  • Izliekuma piedziņa integrēta galdā

  • Piemērots daudzstaciju liecēšanai

• Y ass / preses sija:

  • Induktīvā Y mērīšanas sistēma

  • Dinamiska atgriešanās kompensācija ar automātisku spēka korekciju

  • Rūdītas, regulējamas vadības sloksnes

• Vadības sistēma:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz divkodolu procesors, Windows Embedded Standard 7

  • Reālistiska 3D vizualizācija, TRUMPF tehnoloģiju datu bāze

  • Lietotāju pārvaldība ar līmeņiem „Standarta”, „Eksperts” un „Administrators”

  • Iekļautas 10 lietotāju piekļuves kartes

• Datu saskarnes:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Interneta tālpakalpojums / attālā diagnostika

• Instrumentu nostiprināšana un uzstādīšana:

  • Automātiska TRUMPF augšējā un apakšējā instrumentu nostiprināšana (pašcentrējoša, rūdīta)

  • Ātra segmentu maiņa

  • Augšējā nostiprinājumā integrēts LED instrumentu indikators (parāda iestatīšanas pozīcijas/nākamo lieces staciju)

• Drošība:

  • Automātiskais BendGuard (iekļauts Productivity Package Plus paketē)

    • Optoelektroniska drošības sistēma ar automātisku instrumenta augstuma regulēšanu

    • Ļauj sasniegt maksimāli pieļaujamo Y virziena ātrumu, izmantojot kājas pedāli

    • Automātiska regulēšana, pārvietojama ārpus darba zonas sānu apstrādei

  • Elektroniski kontrolētas sānu drošības durvis

  • Elektriski darbināmas pacelamās aizmugurējās durvis

  • Avārijas apstāšanās

  • Transportēšanas nostiprināšanas ierīces

  • CE marķējums

• Ergonomikas pakete:

  • Priekšējais atbalsta galds

  • Priekšējais un aizmugurējais LED darba zonas apgaismojums

  • Atbalsts darbam sēdus vai stāvot

  • Dokumentu plaukts

  • Atvilktne mērinstrumentiem

Papildu aprīkojums

• Mērīšanas aprīkojums:

  • Digitālais leņķa mērītājs

  • Digitālais slīpmaņģis

  • 90 grādu leņķa kvadrāts

  • 1x TecZone Bend licence

• Bezvadu 2D kodu nolasītājs ar Bluetooth savienojumu
