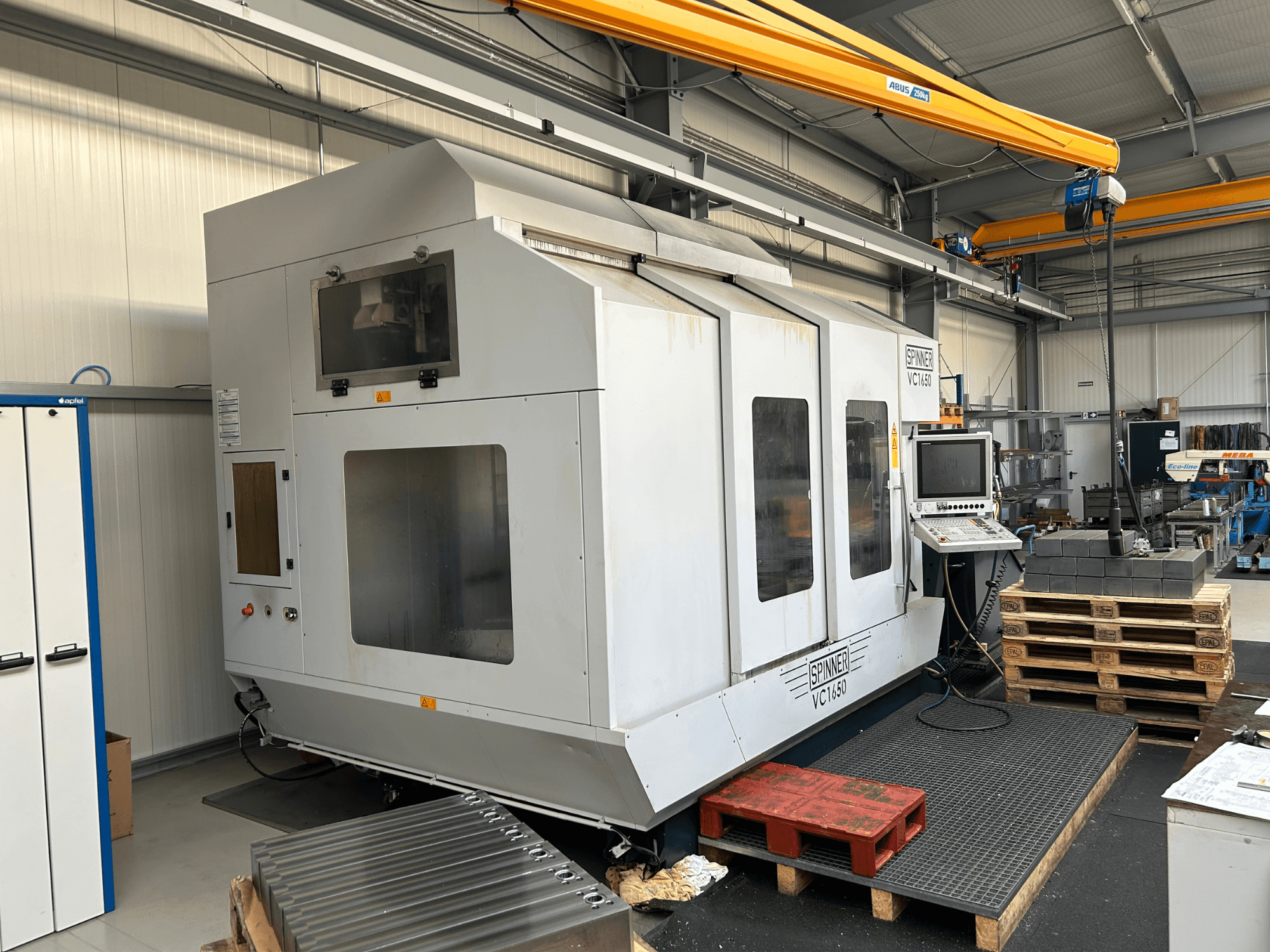

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Apstrādājamo detaļu pieskāriena zonde: Blum TC52 sistēma ar bezvadu pieslēgumu detaļu zondēšanai un nulles punkta nobīžu vai izmēru noteikšanai.

• 360° rotācijas galds: Diametrs 900 mm - 870x870 mm pa kreisi

• Papildu fiksācijas galds labajā pusē: 650x870 mm.

• Automātiskais instrumentu mainītājs kreisajā pusē 96 instrumentiem.

• Maksimālais instrumentu garums: 400 mm

• Maksimālais instrumentu diametrs: 120 mm (150 mm, ja blakus esošās pozīcijas ir brīvas)

• Maksimālais instrumentu svars: 15 kg

• Dinamiskais motora vārpstas ātrums: 9000 apgr./min.

• Augsta griezes momenta versija: 464 Nm (S6 25%); Jauda: 35 kW/68 kW (S1/S6).

• Kustības: X=1650 mm, Y=820 mm, Z=820 mm

• Vārpstas galviņas tīrīšana no izpūšanas.

• Augstspiediena skalošana: 70 bar TW ar papildu 350 litru dzesēšanas šķidruma tvertni, augstspiediena sūkni un gravitācijas papīra filtru.

• 5 asu precīzās apstrādes centrs

• Automātiskie kinemātiskie mērījumi ar zondes cikliem

• Funkcijas trīsdimensiju instrumentu korekcijai un uzlabotai apstrādājamo detaļu virsmas kvalitātei.

• Instrumentu turētājs jāpiesaka atsevišķi

• Divu toņu krāsas apdare RAL 7035/5008

• Nepieciešamie izlīdzināšanas elementi uz mašīnas pamatnes

• Aptuveni 14 000 ieslēgšanas stundu

  Aptuveni 6000 vārpstas stundu

TNC 620/TNC 640 Heidenhain programmatūras opcija ar šādām funkcijām:

- Automātiska rotācijas asu mērīšana un kompensācija, izmantojot galalietotāja skārienjūtīgās zondes ciklus.

- Ar ciklu izmērītās kinemātiskās vērtības automātiski tiek pārnestas uz mašīnas parametriem.

- Automātiska žurnāla faila ģenerēšana kinemātisko mērījumu novērtēšanai - Mašīnas precizitātes optimizācija rotācijas un 5 asu apstrādes laikā.

- Mērījumu veikšanai ir nepieciešama apstrādājamās detaļas skārienjūtīgā zonde un kalibrēšanas sfēra.

TNC programmatūras opcija: 5 asu vienlaicīga interpolācija un 3D apstrāde

TNC 620/TNC 640 Heidenhain programmatūras opcija; "Advanced Function Set 2".

ar šādām funkcijām: - 5 asu vienlaicīga interpolācija

- Instrumenta uzgaļa stāvokļa saglabāšana grozāmo asu kustības laikā, kompensējot lineārās asu kustības.

TCPM funkcija ar paplašinātiem iestatījumiem TCPM darbībai

- Funkcijas trīsdimensiju instrumenta korekcijai

- Funkcijas sagataves virsmas kvalitātes uzlabošanai

3D modelis VC1650HV (5 asu versija)

priekš CAD/CAM STEP formātā;

Dati, kas tiek piegādāti CD-ROM; ieskaitot iestatīšanas plānu un simulācijas modeli.

Saskarnes sagatavošana Blum infrasarkano zondēm TC50/TC52/TC54-20

Uztvērējs IC56 un novērtēšanas elektronika IF59, kas uzstādīta mašīnā, lai pieslēgtu Blum sagataves vai

instrumentu zondēm. Interfeiss var vienlaicīgi pārvaldīt līdz divām skārienjūtīgo zondes sistēmām, kas nozīmē, ka, uzstādot sagatavi un instrumentu zondi vienlaicīgi, šī pozīcija ir nepieciešama tikai vienu reizi.

Apstrādājamo detaļu zonde frēzmašīnām, Blum TC52 sistēma

ievietošanai vārpstā ar bezvadu savienojumu ar CNC vadības iekārtu, lai zondētu sagataves un noteiktu nulles punkta pārvietojumu vai sagataves izmērus.

BEZ instrumentu turētāja. Instrumentu turētājs jāpiesaka atsevišķi.

AR 1 zondes roku 3x30 mm.

JAUNĀ 2. VERSIJA ar infrasarkano staru uztvērēju IC56

SK50 instrumentu turētājs TC52 skārienjūtīgajai zondei

Veiktspējas apstrādes centrs SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5 asu augstākās kvalitātes apstrādes centrs ar

360° rotējošais galds, 870 x 870 mm, darba zonas kreisajā pusē.

Ilgtspējīgs fiksācijas galds darba zonas labajā pusē, 660 x 870 mm.

Grozāmā ass frēzēšanas galviņas augšpusē +11-110°.

ar Heidenhain TNOS40/19 vadību

Dinamiskā motora vārpsta līdz 9000 apgr./min: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86).

X1050 mm Y=20 mm 2-820 mm

Instrumenta konusveida izmērs 50 saskaņā ar DIN 6871-A. Izvelkamie stieņi saskaņā ar DIN 60872-A. Izpūšanas ierīce vārpstas konusam. Automātiskais instrumentu mainītājs 96 instrumentiem, kas integrēts mašīnas kreisajā pusē.

Pārslēgšanas slīdnis horizontālās vārpstas pārslēgšanai.

Maksimālais instrumentu garums 400 mm; maksimālais instrumentu diametrs 120 mm vai 150 mm ar brīvi stāvošiem instrumentiem, maks. 15 kg.

Lineārā vadotne visās trijās asīs.

Nepieciešamie regulēšanas elementi uz mašīnas gultnes nolīdzināšanai. Pilns aizsargapvalks + darba zonas apgaismojums.

Dokumentācija: Vienkrāsaina krāsojuma apdare, divkrāsu RAL 70355006.

Skaidu konveijers VC1850, versija A2-right TR

Priekšpusē zem mašīnas. Pa labi. Izejot,

Ietver divus integrētus skrūvkonveijerus skaidu transportēšanai no darba zonas uz skaidu konveijeru.

Tiešās X/Y/Z mērīšanas sistēmas VC1650-TNC620/TNC640.

VC1650 VC sērijas modelim ar Heidenhain vadību.

centrāli uzstādītas starp vadotnēm optimālai precizitātei.

Ieteicams augstas precizitātes apstrādei un samazinātas temperatūras svārstības.

Elektriskā sagatavošana HD 70 bar

augstspiediena skalošanai 70 bar.

Šī pozīcija ir nepieciešama augstspiediena tvertnes/augstspiediena skalošanas sistēmas uzstādīšanai.

Augstspiediena skalošana 70 bar TW (papildu tvertne) V2 350 litri

papildu dzesēšanas šķidruma tvertne ar MTS20-80 augstspiediena sūkni un gravitācijas papīra filtru.

kapacitatīvais līmeņa slēdzis

Frēzmašīnām nepieciešams vārpstas puses sagatavošana dzesēšanas šķidruma padevei (pozīcija 11069P).

TILPUMS aptuveni 350 litri

Izsūknēšanas pieslēgvieta 250

Savienojuma atloks elektrostatiskajam gaisa attīrītājam, diametrs 250T

NC programmatūras opcija "Apstrādes plaknes pagriešana un rotācijas galda apstrāde".

- XY plaknē ieprogrammētas kontūras projekcija uz cilindra korpusa.

- Automātisks rotācijas ass padeves ātruma aprēķins mm/min atkarībā no instrumenta attāluma līdz cilindram.

rotācijas ass centra

Aplis 3 asīs ar pagrieztu apstrādes plakni (neapstrādes aplis)
