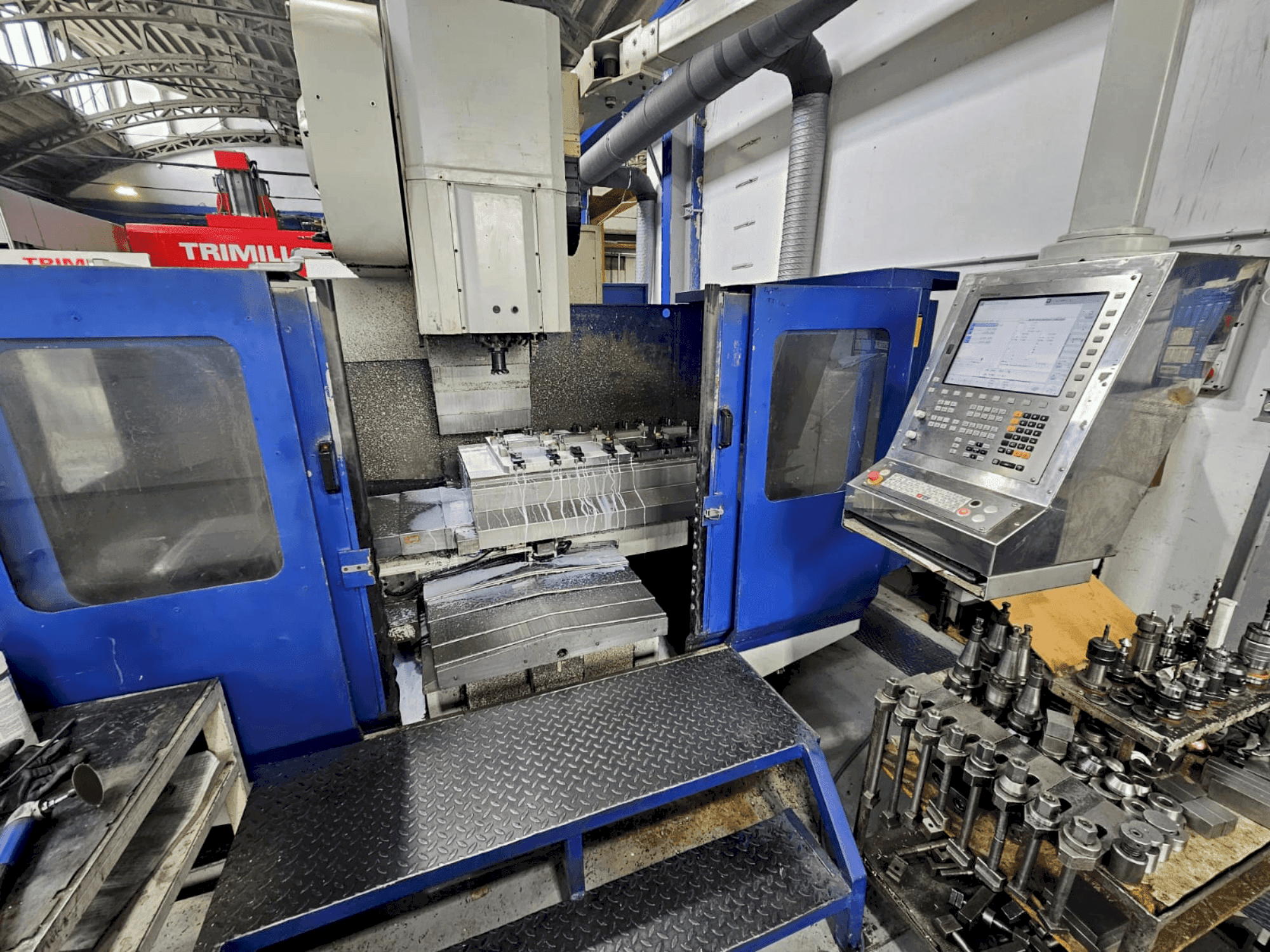

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Papildu aprīkojums

• Instrumentu žurnāls: tips: nejaušs ar fiksētas pozīcijas dubultajām skavām ISO 50 DIN 69871-A
• Instrumenta ietilpība: 40 instrumenti
• Maksimālais instrumenta diametrs (ar blakus esošajiem instrumentiem): 120 mm / maksimālais instrumenta garums: 200 mm / maksimālais instrumenta svars: 20 kg
• Rīka maiņas laiks: laiks no rīka līdz rīkam: 5 s / no mikroshēmas uz mikroshēmu: 11 sek.
• Pievienotā jauda: 36 kW / dzesēšanas šķidruma sūkņa jauda: 250 l/min / dzesēšanas šķidruma tvertnes tilpums: 320 l
• Hidrauliskās tvertnes tilpums: 80 l / saspiestā gaisa patēriņš: 0,1 m³/h / saspiestā gaisa savienojums: 0,50-0,60 Mpa
• Vārpstas un piedziņa: vārpstas priekšgala/galda attālums (min/maks): 770 mm / vārpstas ass/vadītāju attālums (ar teleskopisko pārsegu): 715 mm

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Augsta precizitāte un precizitāte, pateicoties uzlabotajai optiskajai mērīšanas sistēmai un siemens kontrolleriem.

Tehniskās mašīnas priekšrocības

• Griešanas veiktspēja: materiāls: tērauds 60-70 kg/mm² / maksimālais urbuma diametrs: 50 mm / maksimālais vītnes diametrs: m40 / maksimālais skaidu noņemšanas ātrums (frēzēšanas veiktspēja): 1000 cm³/min
• Mērīšanas sistēma: optiskā mērīšanas sistēma (heidenhain)
• T veida spraugas: 5 x 18 x 125 mm, h12, vidēji h7
• Darba padeve (x/y/z ass): 0-10000 mm/min
• Ātrā padeve (x/y/z ass): 15000 mm/min
• Pozicionēšanas precizitāte: 0,013 mm (x/y/z) / atkārtojuma precizitāte: 0,005 mm (x/y/z) / apgrieztā kļūda: 0,002 mm (x/y/z)
• Šī iekārta tika pilnībā atjaunota 2015.  gadā. Tajā ir iekļauta itn 320 sistēma, lineārie svari uz visām asīm un siemens kontrolleri.
