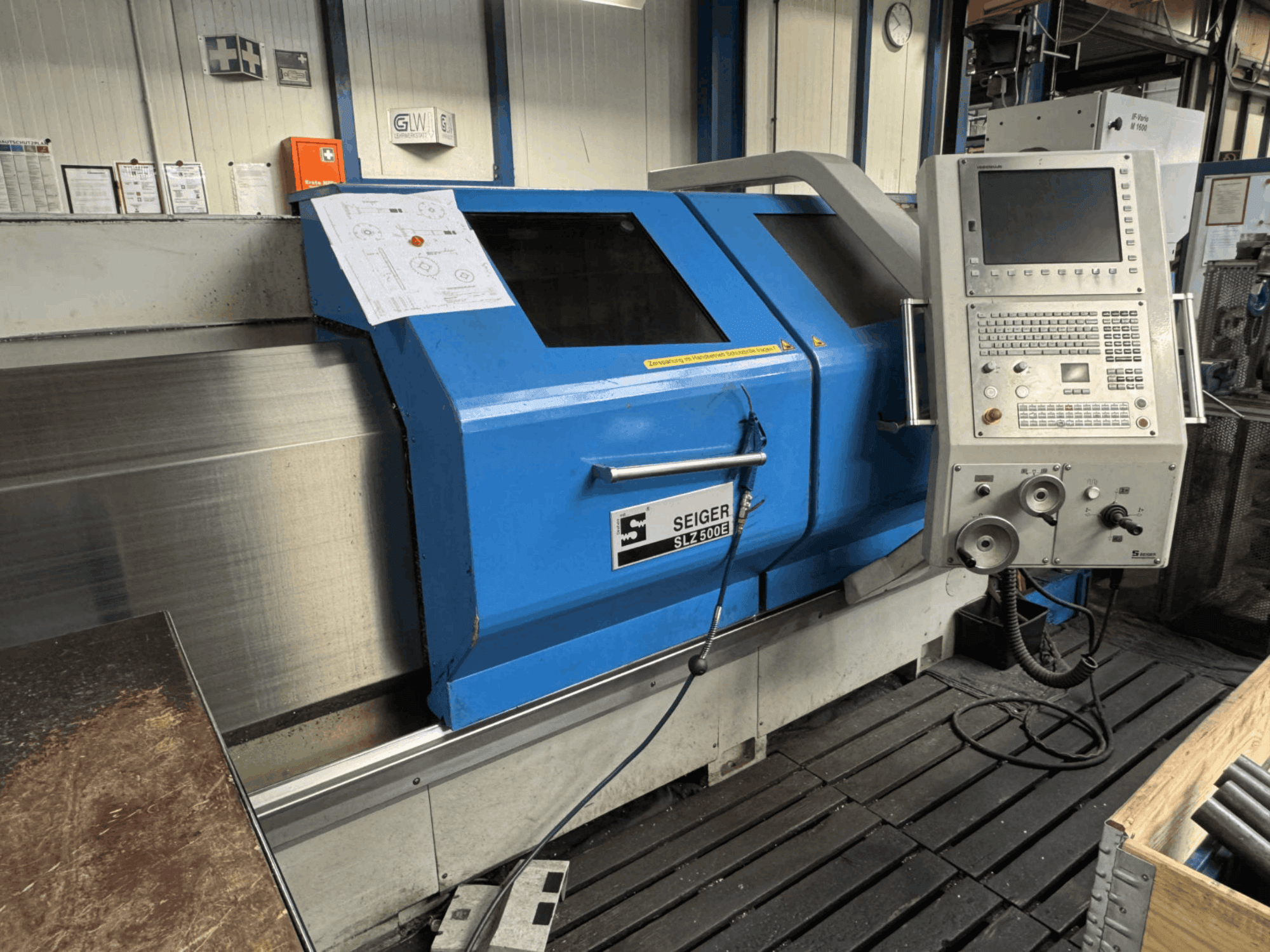

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Vārpstas apgriezienu skaits: 1–3 000 apgr./min. (1. pakāpe: 1–750 apgr./min., 2. pakāpe: 1–3 000 apgr./min.)

- Vārpstas jauda (100/60 % ED): 20 / 25 kW

- Konusa izmērs: DIN 55027 izmērs 8 (galvenā vārpstas galva) / MT 5 (pakaļgalvas vārpsta)

- Instrumentu stacijas: 8-staciju Sauter disku revolveris + Parat 4-virzienu ātrmaināmais turētājs, izmērs 3

- Dzesēšanas šķidruma padeve caur vārpstu: nav

- Pretvārpsta: nav

- Maks. stieņa diametrs: 78 mm (caur Schunk patronu) / 93 mm (vārpstas caurums)

- Maks. detaļas diametrs: 500 mm (pagrieziena diametrs virs gultnes) / 280 mm (pagrieziena diametrs virs šķērsvirziena slīdņa)

- Maks. instrumenta svars: Nav informācijas

- Dzinamie instrumenti: Jā (Sauter 8-pozīciju disku revolveris dzinamajiem instrumentiem, VDI vārpsta D=30 mm ar digitālo servodzinēju)

- Pozicionēšanas precizitāte: saskaņā ar DIN 8605

- X ass pārvietojums: 260 mm

- Z ass pārvietojums: 1500 mm (attālums starp centriem)

- C-ass specifikācija: pneimatiski iedarbināma ar digitālo motoru un zobratu piedziņu uz galvenās vārpstas (vārpstas apgriezieni līdz 15 apgr./min., griezes moments apm. 420 Nm)

- Galda platums: 350 mm

- Virpošanas instrumenta šķērsgriezums (augstums x platums): 25 x 25 mm

- Vārpstas diametrs priekšējā gultnī: 130 mm

- Galvenās vārpstas iekšējais konuss: metriskais 100

- Maksimālais vārpstas griezes moments: apm. 1400 Nm

- Piespiedes spēks Z asī: 10 000 N

- Piespiedes spēks X asī: 7 000 N

- Piespiedes diapazons (garenvirzienā/plaknē): 0,001–6000 mm/apgr.

- Ātrgaitas pārvietošanās ātrums X/Z virzienā: 10 / 7 m/min

- Aizmugurējā vārpstas diametrs: 90 mm

- Aizmugurējā vārpstas gājiens: 180 mm

- Maksimālais detaļas svars (starp centriem): 1 000 kg (1 250 kg ar stabilizatoru)

- Maksimālais detaļas svars (brīvi novietota spīlēs): 300 kg (ar smaguma centra attālumu 200 mm)

- Darba spriegums: 400 V / 50 Hz

- Vadības spriegums: 24 V DC

- Pieslēgtā slodze: 41 kVA

- Nominālā strāva: 60 A

- Galvenā drošinātāja strāva: 63 A

- Papildu aprīkojums:

- Spāņu aizsargsiena, 2 pārvietojamas bīdāmās drošības durvis ar logiem, mašīnas apgaismojums, ātri maināms instrumentu turētājs C izmērā, dzesēšanas šķidruma padeves ierīce, rotējošais centrs MT 5, operatora instrumentu komplekts, lineārā skala X asī, drošības sajūgs X un Z asīs

- Špānu konveijers: izkraušanas augstums 1000 mm, garums 535 mm, 60 grādu slīpums, nepārtraukta padeve, jauda apm. 250 dm³/h, ātrums apm. 2 m/min

- Divpakāpju planētu reduktors: preces numurs 6054375, automātiska pārslēgšana, piestiprināts ar atloku pie galvenā vārpstas motora

- „Parat“ 4-pozīciju revolvera ātrmainīgais turētājs: izmērs 3, ar manuālu vadību, uzstādīts uz nulles punkta nostiprināšanas sistēmas

- Sauter 8-pozīciju disku revolveris piedziņas instrumentiem: VDI vārpsta D=30 mm ar digitālo servodzinēju, uzstādīts aiz virpošanas centra

- Urbšanas bloks: ar VDI 50 turētāju un iekšējo dzesēšanas šķidruma padevi, uzstādīts uz nulles punkta nostiprināšanas sistēmas priekšā virpošanas centram

- Nulles punkta nostiprināšanas sistēma: pamatdaļa uzstādīta uz šķērsvirziena galdni

- Hidrauliskais dobo detaļu nostiprināšanas mehānisms: Schunk ROTA THW plus D=315 mm 3-žokļu patrona ar DIN 55027 8. izmēra stiprinājumu un 78 mm cauruma diametru

- Pastiprināts dzesēšanas šķidruma sūknis: (2,5 bar pie 40 l/min, maks. 5,4 bar pie 8 l/min), vadāms ar frekvences pārveidotāju un potenciometru

- Rokas smidzināšanas pistole: pieslēgta dzesēšanas šķidruma vienībai

- Korpusa paplašinājums: aizmugurējā vārpstas puses slēgts paplašinājums ar šarnīra durvīm

- Aizmugurējā vārpstas piedziņa: prece Nr. 6061611, uzstādīta uz gultnes slīdņa aizmugurējās vārpstas pārvietošanai

- Stāva uzstādīšanas elementi: preces nr. 6054102, 10 gab. stāva kājiņas ar skrūvēm un enkuriem

- Uzstādīta nosūces iekārta: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (modelis M 1600, ražošanas gads 04-2020, svars 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
