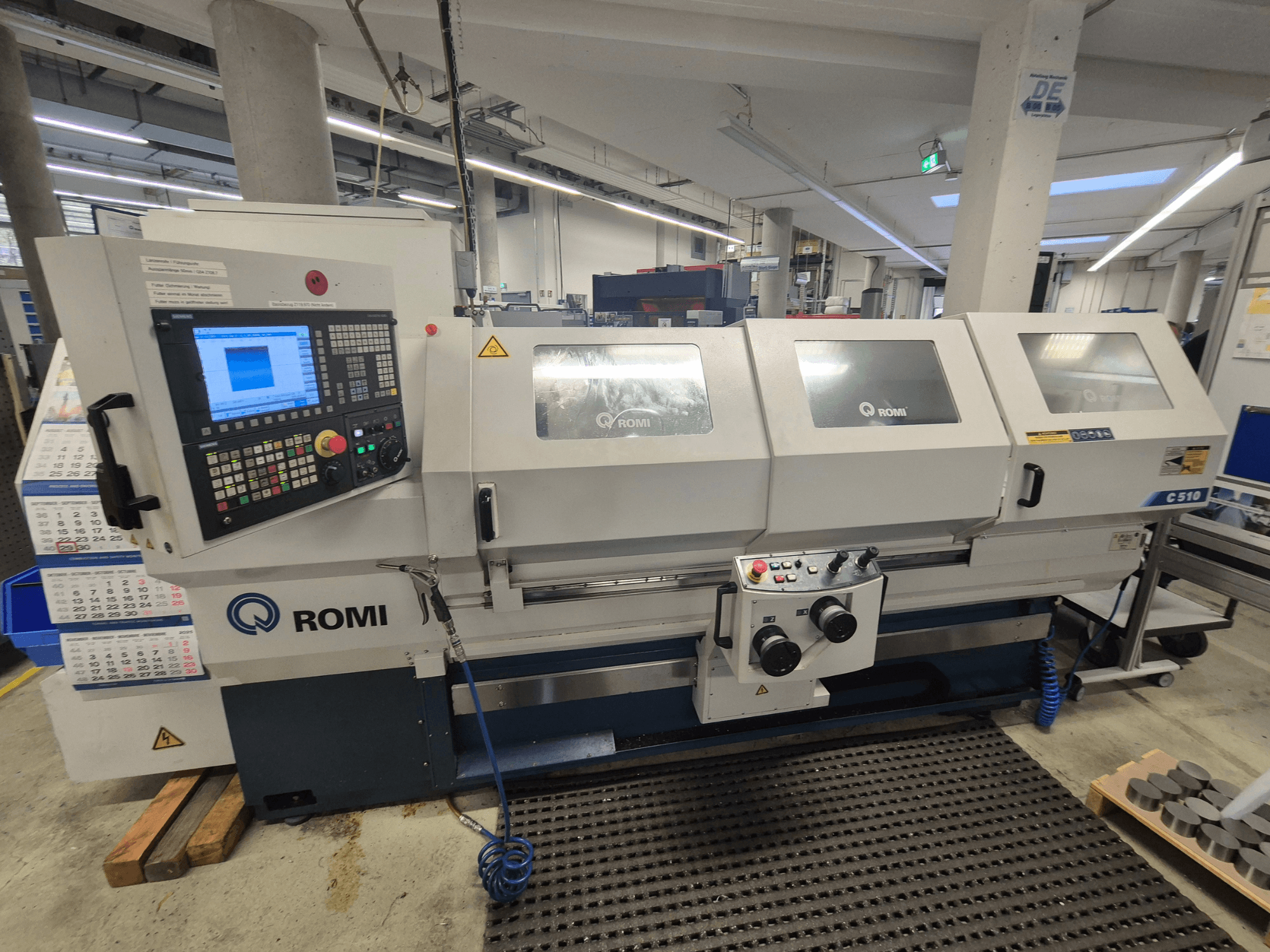

Romi - C 510DE-TUR-ROM-2014-00001

Papildu aprīkojums

• Konsole: Automātisks cikls garenvirzienā ar konsoles padziļinājuma aktivizēšanu.

Mašīnas priekšrocības

Mašīnas tehniskās priekšrocības

• Automātiskās funkcijas: instrumentu iespīlēšana, virzošo virsmu rūdīšana, frēzēšanas vārpstas apgriezienu pārslēgšana, rāmja cikli un virzošo virsmu eļļošana.

• Īpašas versijas: pilnībā aprīkota, manuāla ātruma regulēšana, samazināts ātruma diapazons, manuāla pievilkšana, ciparu indikators ārzemju produkcijai un klimata kontrolēta versija bez vadības sistēmas.

• Vadotņu virsmas: rūdītas un pārklātas pretvirsmas.

• Kāpšanas frēzēšana: iekļauta automātiskā ierīce.

• Automātiska instrumentu fiksēšana.

Papildu informācija

Īpašas mašīnas versijas: Paceltā frēzēšanas galviņa, automātiskie rāmja cikli un atbilstība ārvalstu standartiem pēc vienošanās.

Maschinenbeschreibung:

CNC-Horizontal-Drehmaschine - ROMI C 510 V5.0 - SIEMENS

Standardausführung:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", maks. Drehmoment 408 Nm, mit 520mm Schwingdurchmesser

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255 mm Schwingdurchmesser über Planschlitten

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Eilgang längs/quer mit 10.000mm/min

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen : 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronischen Handrädern für X- und Z-Achse, Joystick-Schaltern und der

bedienerfreundlichen Siemens programmatūru "Manual Machine Plus".

. Adapterplatte Multifix K22 Type B mit Multifix Stahlhalterkopf B K22

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck.

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter.

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Vollständige Dokumentation für das ROMI-Produkt auf CD

. Standardlackierung : Epoxidlack strukturiert Munsell-Blau 10B-3/4 und Epoxidlack strukturiert grau RAL 7035.

. Einhaltung der geltenden CE-Sicherheitsvorschriften

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunktionen:

1 - RESSOURCEN UND CNC-LEISTUNG

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-Schnittstelle

- Teilenummer, Maschinenzykluszeit und Uhr

- Berechnungsfunktion

2 - PROGRAMMIERUNGSRESSOURCEN:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programmierung

- Programmsatzsuchlauf

- Hintergrundprogrammierung

- Unterprogrammaufruf

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Programm laden / speichern

- Programmerstellung und -bearbeitung

- Linear-, Kreis- und Schraubenlinien-Interpolation

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min oder Zoll/min

- Vorschub in mm/min oder Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFISKĀS FUNKCIJAS:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafiskā simulācija 2D

5 - KOORDINATENSYSTEME:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren

- Maschinenkoordinatensystem

- Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Linear- und Kreisinterpolation mit Polarkoordinaten

- SCALE / ASCALE

- SPOGULIS / SPOGUĻATTĒLS

- Koordinatensystemdrehung

- Nullpunkttransfer

7 - SPINDELFUNKTIONEN:

- U/min S-kodā

- Winkelpositionierung Spindel (M19 un Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 und 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parameter-Programmierung

- Makro und Anwendervariablen

- Systemvariablen

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-Code

- Programmierunterstützung CNC-Programmierung

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlApraksts:

SIEMENS 828D sl

Standarta funkcijas:

1 - RESURSI UN CNC VEIKTSPĒJA

• 80 bitu NANOfp precizitāte

• Minimālais bloka cikla laiks = 80 bitu NANOfp

• Look Ahead = 1

• Paātrināšana ar trīces ierobežojumu

• Sinhroni procesi un ātrdarbīga izvade

• Valodas: Vācu, portugāļu, angļu, spāņu, itāļu, franču, spāņu

• Ethernet interfeiss

• USB saskarne

• Detaļas numurs, mašīnas cikla laiks un pulkstenis

• Aprēķina funkcija

2 - PROGRAMMĒŠANAS RESURSI:

• Katalogs, kas sakārtots pēc programmas, apakšprogrammas un cikliem

• Augsta līmeņa programmēšanas valoda

• Programmēšanas rokasgrāmata

• CNC programmēšanas rokasgrāmata

• Programmu bloku meklēšana

• Fona programmēšana

• Apakšprogrammas izsaukums

• Programmas numura atmiņa

• Daļu programmu atmiņa = 3 MB

• Programmas ielāde / saglabāšana

• Programmas izveide un rediģēšana

• Lineārā, apļveida un spirālveida interpolācija

• Atlikšanas laiks

3 - PADEVES FUNKCIJAS:

• padeves ātrums mm/min vai collas/min

• Pievades ātrums mm/min vai collas/min

• padeves ātrums ar precīzu pozicionēšanu stūros

• Precīza apstāšanās

4 - GRAFISKĀS FUNKCIJAS:

• PC līdzīgs interfeiss

• Animēti elementi - cikla parametru atbalsts

• 2D grafiskā simulācija

5 - KOORDINĀTU SISTĒMAS:

• Darba plaknes izvēle

• Apstrādājamo detaļu koordinātu sistēma ar 100 pāriem

• Mašīnas koordinātu sistēma

• Apstrādājamo detaļu koordinātu sistēmas iepriekšēja iestatīšana

• Lokālā sagataves koordinātu sistēma

• Ievadmaska instrumentu garuma mērīšanai (manuālais režīms)

6 - KOORDINĀTU VĒRTĪBAS UN IZMĒRI:

• Ātrums un izmēri collas vai metriskā sistēmā

• Programmēšana absolūtos un inkrementālos izmēros

• Lineārā un apļveida interpolācija ar polārajām koordinātēm

• SCALE / ASCALE

• SPOGUĻATTĒLS / AMIRRORS

• Koordinātu sistēmas rotācija

• Nulles punkta pārnešana

7 - VĀRPSTAS FUNKCIJAS:

• RPM S-kodā

• Spindļa leņķiskā pozicionēšana (M19 un Spos)

8 - LIETIŠĶO INSTRUMENTU FUNKCIJAS:

• Instrumenta rādiusa kompensācija

• Instrumenta garuma un rādiusa manuāla mērīšana

• Instrumenta nobīdes pāri (garums un diametrs) = 256 un 512 AP versijai

• Instrumentu pārvaldība

• Instrumentu kalpošanas laika pārvaldība

9 - MACRO:

• Parametru programmēšana

• Makro un lietotāja mainīgie

• Sistēmas mainīgie

10 - VIENKĀRŠOTĀS PROGRAMMĒŠANAS FUNKCIJAS:

• Fiksēti urbšanas, urbšanas, urbšanas un vītņurbšanas cikli

• Apļveida modelis taisnām un apļveida rievām

• Stīvs vītņurbšanas cikls (bez kompensācijas skavas)

• Vītņu frēzēšanas cikls

• Vītņgriešana ar kompensējošo turētāju

• Vītņu labošanas cikls

11 - PROGRAMMĒŠANAS FORMĀTS - 828D sl SĒRIJA:

• ISO koda programmēšanas formāts

• CNC programmēšanas atbalsts

12 - DARBA REŽĪMI:

• JOG režīms

• Rokas riteņa režīms

• MDA režīms

• Automātiskais režīms

• Viena bloka režīms

• Programmas apstāšanās

• Izvēles apstāšanās

• Programmas tests

• Bloka dzēšana

• Atsaukšanās uz asīm, izmantojot programmu

• Instrumenta ievilkšana un pārpozicionēšana JOG režīmā (REPOS taustiņš)

• Programmas restartēšana

• Automātiska darbība, izmantojot atmiņu vai tālvadības pulti

13 - APKOPES FUNKCIJAS:

• AVĀRIJAS APSTĀŠANĀS (E-STOP)
