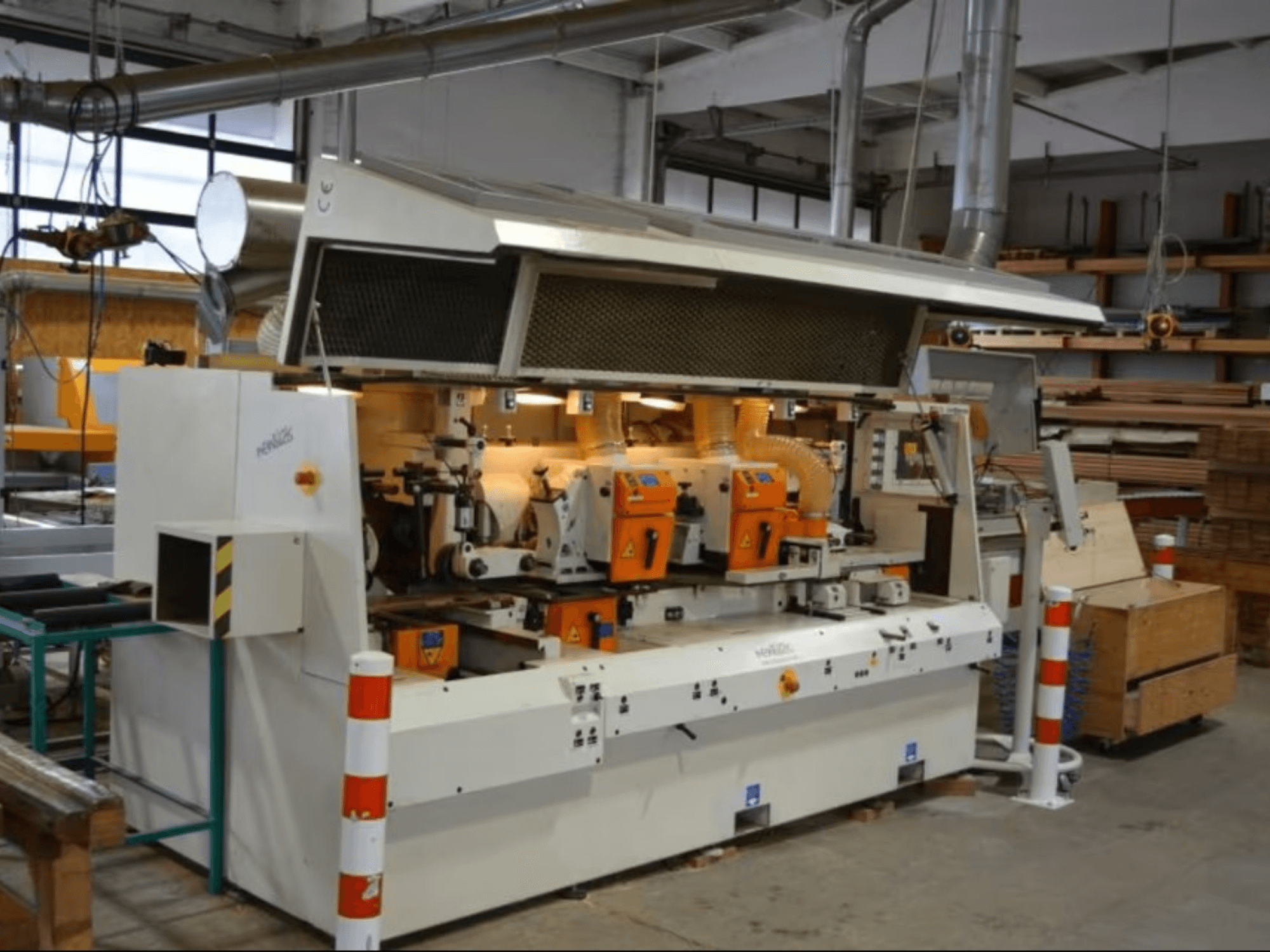

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfigurācija: 6 vārpstas + 1 universālā vārpsta (UNIWELLE) = 7 vārpstas; piemērota profilēšanai/izgriešanai.

• Vadība: MOBILE 10 skārienekrāns

• Interfeiss/instrumentu sistēma: HSK 85S Powerlock; T-SET vārpstu ātrdarbīga nomaiņa; ātrdarbīgas stiprināšanas ierīces.

• Darba diapazons:

  • Darba platums (pabeigts): 15-240 mm

  • Darba augstums (pabeigts): līdz 125 mm

  • Minimālais apstrādājamās detaļas garums: 450 mm

• Vārpstas:

  • Ātrums: 6 000 / 8 300 apgr./min.

  • Diametrs: 40 mm

  • Montāžas garums: vertikāli 220 mm, horizontāli 250 mm

  • Aksiālā regulēšana: vertikālā 75 mm, horizontālā 45 mm

  • Rites loka diametrs: izlīdzinātāji 120-140 mm; profila vārpstas 100-200 mm.

  • Profilēšanas dziļums 2. apakšējai vārpstai ar Ø200 mm instrumentu: 15 mm: ar 200200° slieksni ar 200200° slieksni

• Dzinēji:

  • Padeves motors: Rāvējslēdzēji: 4 kW (ar invertora vadību).

  • Apstrādes/planēšanas vārpsta: 7,5 kW

  • Labais vertikālais vārpsta: 7,5 kW (Powerlock HSK 85)

  • Kreisā vertikālā vārpsta: 7,5 kW (Powerlock HSK 85)

  • Augšējais horizontālais vārpsta 1: 7,5 kW (ātrā fiksācija)

  • Augšējais horizontālais vārpsta 2: 7,5 kW (Powerlock HSK 85)

  • Apakšējais horizontālais vārpsta: 7,5 kW (Powerlock HSK 85)

  • Universālā vārpsta: 7,5 kW (ātra iespīlēšana)

• Padeves sistēma:

  • padeves ātrums: 6-36 m/min (ar invertoru)

  • Padeves veltņi: Ø 140 mm; 2 veltņi 140 x 25 uz padeves vārpstas: Ø 140 mm; 2 veltņi 140 x 25 uz padeves vārpstas.

  • Ar motoru darbināms padeves rullītis darba galdā un izejas galdā.

  • Divi padeves bloki aiz augšējiem vārpstiņiem, lai samazinātu centra attālumu no 620 līdz 450 mm.

• Galdi un vadotnes:

  • padeves galda garums: 2500 mm

  • padeves galda un padeves vadotnes regulēšanas diapazons: 10 mm.

• Spiedieni, vadotnes un drošība:

  • Horizontālais spiediens pirms ēveles ar ieslēgšanas/izslēgšanas slēdzi

  • Horizontālā spiediena ierīce pirms ēvelēšanas vārpstas, pārslēdzama no vadības paneļa

  • Pneimatiskās spiediena kurpes pirms augšējām horizontālajām vārpstām.

  • Spiediena kurpes horizontālās vārpstas aizsarga priekšpusē

  • Rūdīts ieliktnis darba galdā pirms ēvelēšanas darbagaldiem

  • Apgaismojums aizsargvāciņa iekšpusē

• Eļļošana:

  • Piespiedu eļļošana (pamata aprīkojums)

  • Manuāla centrālā eļļošana

  • Manuāls sūknis darba galda eļļošanai

• Pozicionēšana/regulēšana:

  • Elektroniskā horizontālā pozicionēšana

  • Elektroniska instrumentu diametra iestatīšana/regulēšana

• Ekstrakcija:

  • Nepieciešamā ekstrakcijas jauda: min. 10,443 m³/h

• Citas:

  • Ieslēgšanas/izslēgšanas slēdzis padeves blokam pirms ēveles

Papildu aprīkojums

• Ekstrakcijas šļūtene iekļauta komplektā

• Powerlock montāžas kronšteins iekļauts komplektā

• Komplektā ietilpst instrumenti HSK vārpstām; 240 mm griezējgalviņas uzstādītas uz horizontālām vārpstām.

  • Piezīme: ne visi attēlotie instrumenti ir iekļauti komplektācijā

• Dokumentācija: rezerves daļu katalogs (8 pilni PDF katalogi).
