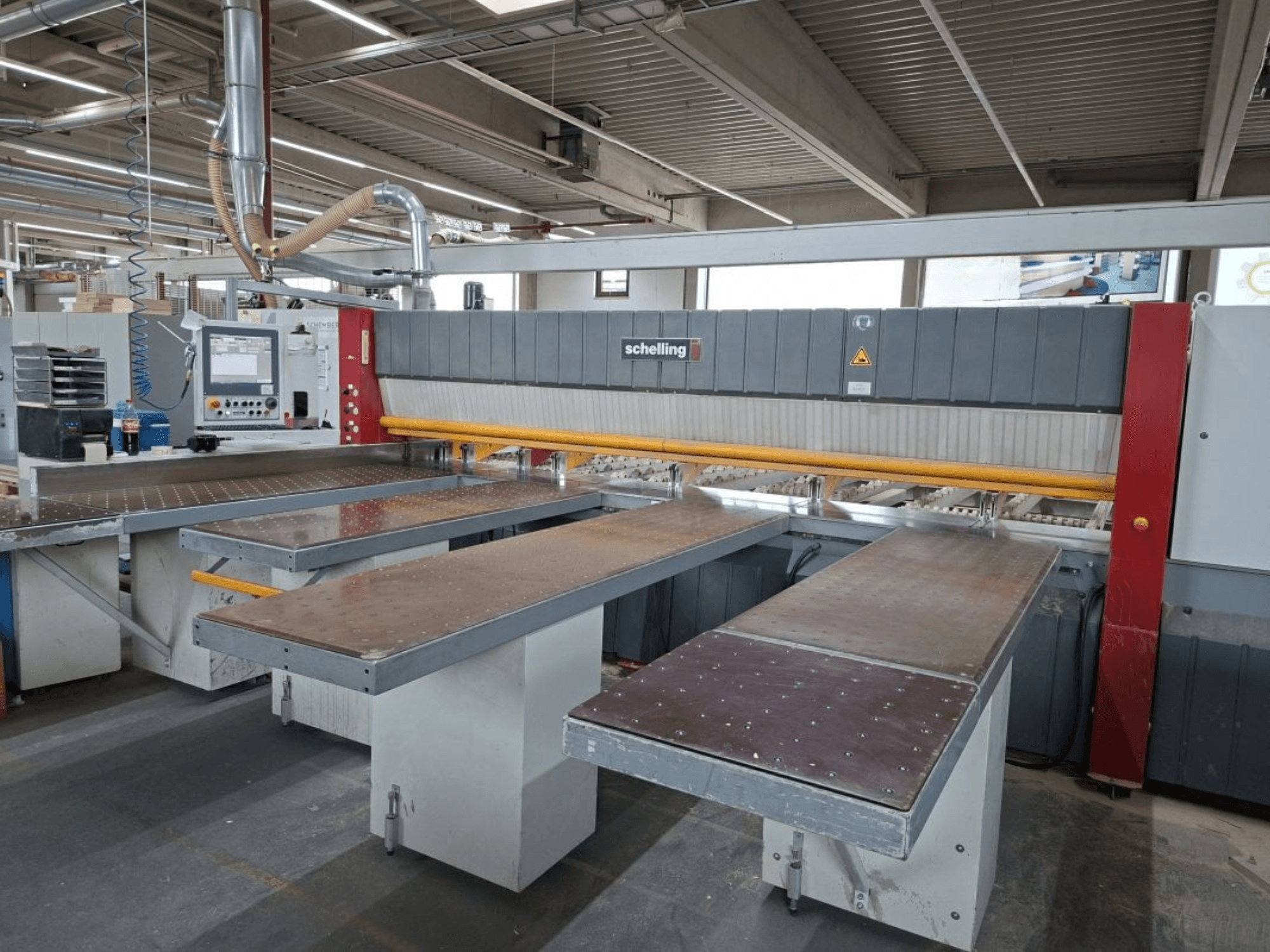

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Paneļu izmēri

• Garums: 2000-4100 mm

• Platums: 300-2100 mm

• Biezums: 6-60 mm

• Paneļa biezuma pielaide: no -0,2 līdz +0,2 mm

Mašīnas specifikācijas

• Nominālais griezuma garums (zāģmašīna 430): 4250 mm (430 430 mm)

• Galvenā zāģa diska diametrs (maks.): (maksimālais diametrs (430 mm): 350 mm

• Riņķzāģa asmens diametrs: 300 mm

• Maksimālais zāģa asmens attālums virs galda: 95 mm

• Maksimālais iepakojuma augstums: 80 mm

• Slokšņu izlīdzinātāja izlīdzināšanas spēks: 400-2000 N/gab.

• Maksimālais skavas atvērums: 90 mm

• Darba augstums: 970 mm

• Kopējais augstums: 2070 mm

Piedziņas un ātrumi

• Galvenā zāģa motora jauda: 15 kW

• Zāģa agregāta padeves ātrums (uz priekšu): 5-120 m/min

• Zāģa bloka padeves ātrums (atpakaļgaitā): 120 m/min

• padeves ātrums (uz priekšu): līdz 80 m/min

• padeves ātrums (atpakaļgaitā): līdz 80 m/min.

Papildu aprīkojums

• Paneļu uzglabāšanas sistēma (ražotājs: Grundner)

  • Garums: 24,90 m

  • Platums: 14,17 m

  • Krautuves augstums: 2 m

  • Pacelšanas augstums: 2,10 m

  • Maksimālais paneļu izmērs (D x Š):: 4,20 x 2,10 m

  • Minimālais paneļa izmērs (L x W): 20,20 mm: 1,80 x 0,60 m

  • Maksimālā celtspēja: 250 kg

  • Horizontālās piedziņas jauda: 2,2 kW

  • Horizontālās kustības ātrums: aptuveni 120 m/min.

  • Vertikālās kustības ātrums: aptuveni 40 m/min.

  • Paneļu materiāls: piemērots vakuuma satveršanas tehnoloģijai.

  • Pieslēgtā slodze: 6 kW

• ARDIS programmatūras pakete
