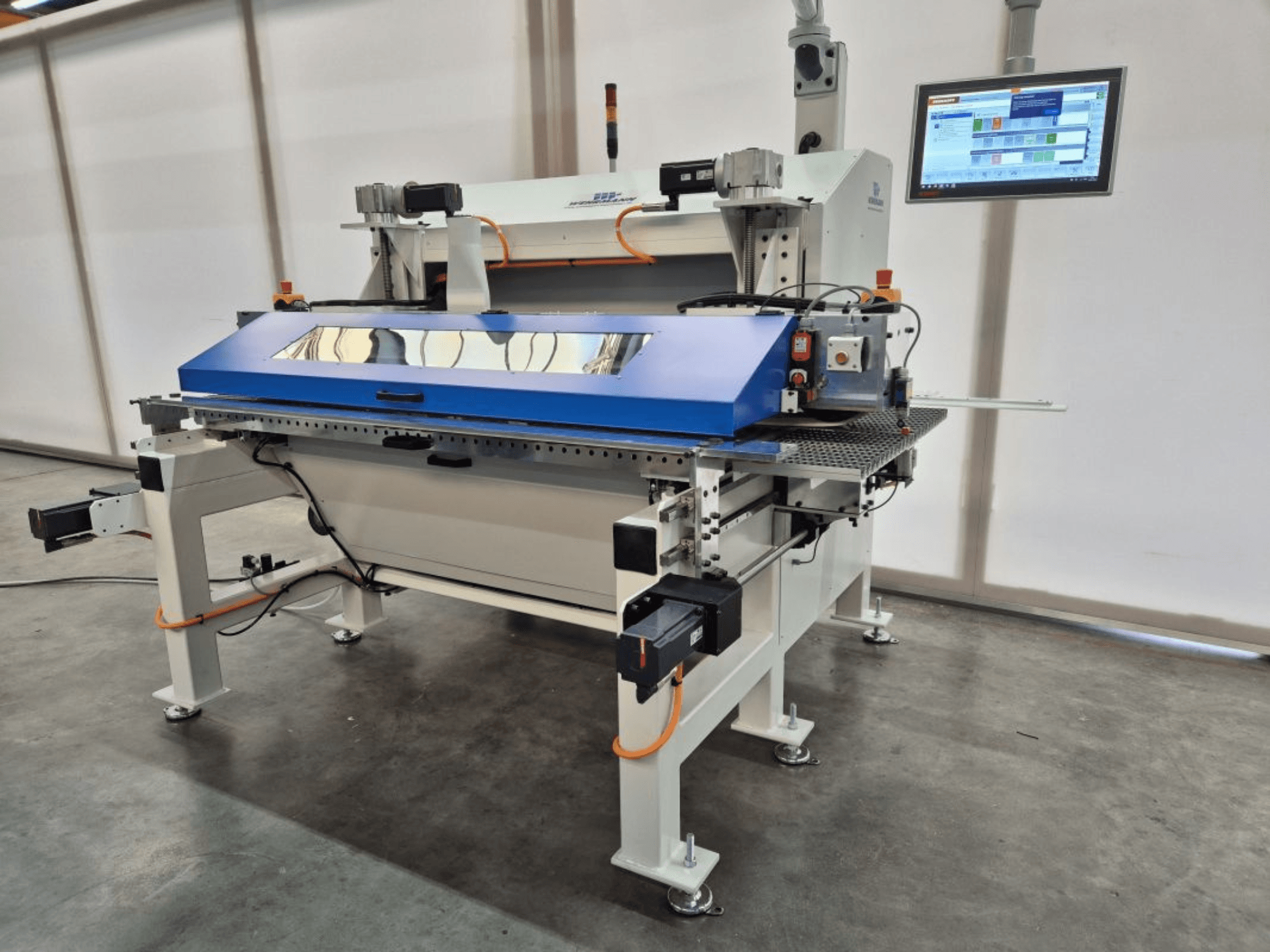

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Stāvoklis: Jauns

• Piemērošana: Izstrādājums: Klasiska taisnstūra formas izstrādājumu griešana, kas izgatavoti no koka/koksnes materiāliem ar laminātu (CLP, HLP), papīra, folijas vai finiera.

• Gabalu/plākšņu ietilpība:

  • Garums: no 140 mm

  • Platums (galīgais izmērs): min. 50+50 mm; maks. 450+450 mm (iespējama asimetriska griešana)

  • Biezums: 8-40 mm

  • Maksimālais sagataves svars: aptuveni 30 kg

  • Forma: taisnstūra

• Darba augstums: 900 mm

• Mašīnas puse: Mašīna: labās puses (apstāšanās puse labajā pusē kustības virzienā)

• Padeve / regulēšana:

  • Padeves ātrums: 5-40 m/min, servokontrole

  • Elektroniskā augstuma regulēšana: 5-45 mm, izmantojot Beckhoff servo asi.

  • Labās puses teflona apstāšanās lineāls, ar servopiedziņu.

  • Kreisā padeves lineāls ar pneimatiski atsperotu ierīci, ar servo piedziņu.

• Konstrukcija/transports:

  • Izturīgs metināts tērauda rāmis

  • Transportēšana ar jostu ar regulējamu augstuma augšējo spiedienu

  • Lēnas ar saudzīgu transportēšanas pārklājumu, kas neprasa lielu apkopi.

  • 32 mm V veida jostas augšējais spiediens ar atsperotiem rullīšiem drošai vadīšanai

• Minerālmēsli:

  • Agregāts 1: ar frekvenci regulējams griezējzāģis

    • Perske motors 4,4 kW, 50 Hz, 400 V, 4500 apgr.

    • Instrumentu turētājs D=35, atslēga

    • Ārējā + iekšējā vītne R/L, ar servo vadību, tandēms, bez pagrieziena

    • Augstuma regulēšana, izmantojot Beckhoff servo asi

    • Sānu regulēšana ar mehānisku digitālo displeju

    • Maksimālais zāģa asmens diametrs 350 mm

    • Plūsmas optimizēti nosūces pārsegi

    • Bez instrumentiem

  • Agregāts 2: ar frekvenci regulējams galvenais zāģis

    • Perske motors 6 kW, 50 Hz, 400 V, 5000 apgr./min, pretēji rotācijai

    • Instrumentu turētājs D=35, rievota vārpsta, ārējā + iekšējā vītne R/L

    • Maksimālais zāģa asmens diametrs 400 mm

    • Ar roku regulējams šķeltais ķīlis

    • Augstuma regulēšana, izmantojot Beckhoff servo asi

    • Sānu regulēšana ar mehānisku digitālo displeju

    • Plūsmu optimizēti nosūces pārsegi

    • Bez instrumentiem

• Vadība un HMI (Beckhoff):

  • Vadība, kas balstīta uz datora ar integrētu PLC un elektronisko līnijas vadību (TwinCAT 3)

  • 15,6" daudzpiekļuves panelis ar integrētu tastatūru/klaviatūru/peli.

  • Vienkārša, uz komponentiem orientēta programmu izveide; brīvi definējami programmu nosaukumi; praktiski neierobežota programmu atmiņa.

  • Lietošana, izmantojot tastatūru/peli/pieskārienu; ziņojumu sistēma operatora/kļūdu ziņojumiem

  • MDE Basic: ražošanas laiks, iestatīšanas laiks, dīkstāves laiks, defektu laiks, vienības skaitītājs, regulējams ieraksta periods.

  • Ātrā EtherCAT lauku kopne; Ethernet RJ45; USB ports

  • Nepārtrauktās barošanas avots (UPS) paneļa datoram

  • PLC programmēšana saskaņā ar IEC 61131-3

  • Blakusesošo mašīnu/transporta sistēmu padeves bloķēšana

• Komplektā ar pamatmašīnu:

  • Skaņas absorbētājs/aizsardzības pārsegs ar drošības slēdzeni.

  • Savienojuma gabali ārējai nosūcināšanai (min. gaisa ātrums 28 m/s, negatīvais spiediens 2480 Pa)

  • Saspiestā gaisa pieslēgums ar apkopes bloku

  • Integrēts vadības skapis ar dzesēšanas bloku (apkārtējā temperatūra 10-45 °C)

  • Drošības un aizsardzības pasākumi saskaņā ar CE; CE zīme

• Komunālie pakalpojumi un specifikācijas:

  • Darba spiediens: 6 bāri

  • Energoapgāde: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD aizsargkontrole nav piemērojama)

• Valoda:

  • Mašīnas marķējums: Mašīnas valoda: vācu:

  • Apkalpošanas instrukcija: vācu valodā: Instrukcija: vācu valodā

  • rezerves daļu saraksti: vācu valodā: Vācu valodā:

• Krāsas apdare: vācu:

  • Pamatne/apšuvums: Krāsa: pelēkbalta RAL 9002

  • Minerālmateriāli: Pelēki pelēks RAL 7037

  • Aizsargpārsegi: Zils RAL 5017

  • Vadības panelis: Krāsu paneļi: gaiši pelēks RAL 7035

• Piegādes laiks: Pieejams aptuveni 4 mēnešus pēc pasūtījuma

Papildu aprīkojums

• Ārējā putekļu nosūces sistēma (nav iekļauta komplektācijā; mašīna tiek piegādāta ar savienojuma elementiem; nepieciešams 28 m/s gaisa ātrums un 2480 Pa negatīvais spiediens).

• Pēc izvēles: Sagatavošana svītrkodu vai RFID skenerim ar noteiktu failu direktoriju.

• Pēc izvēles Rūpniecības 4.0 saskarnes: MQTT, UMATI, OPC UA, RFID
