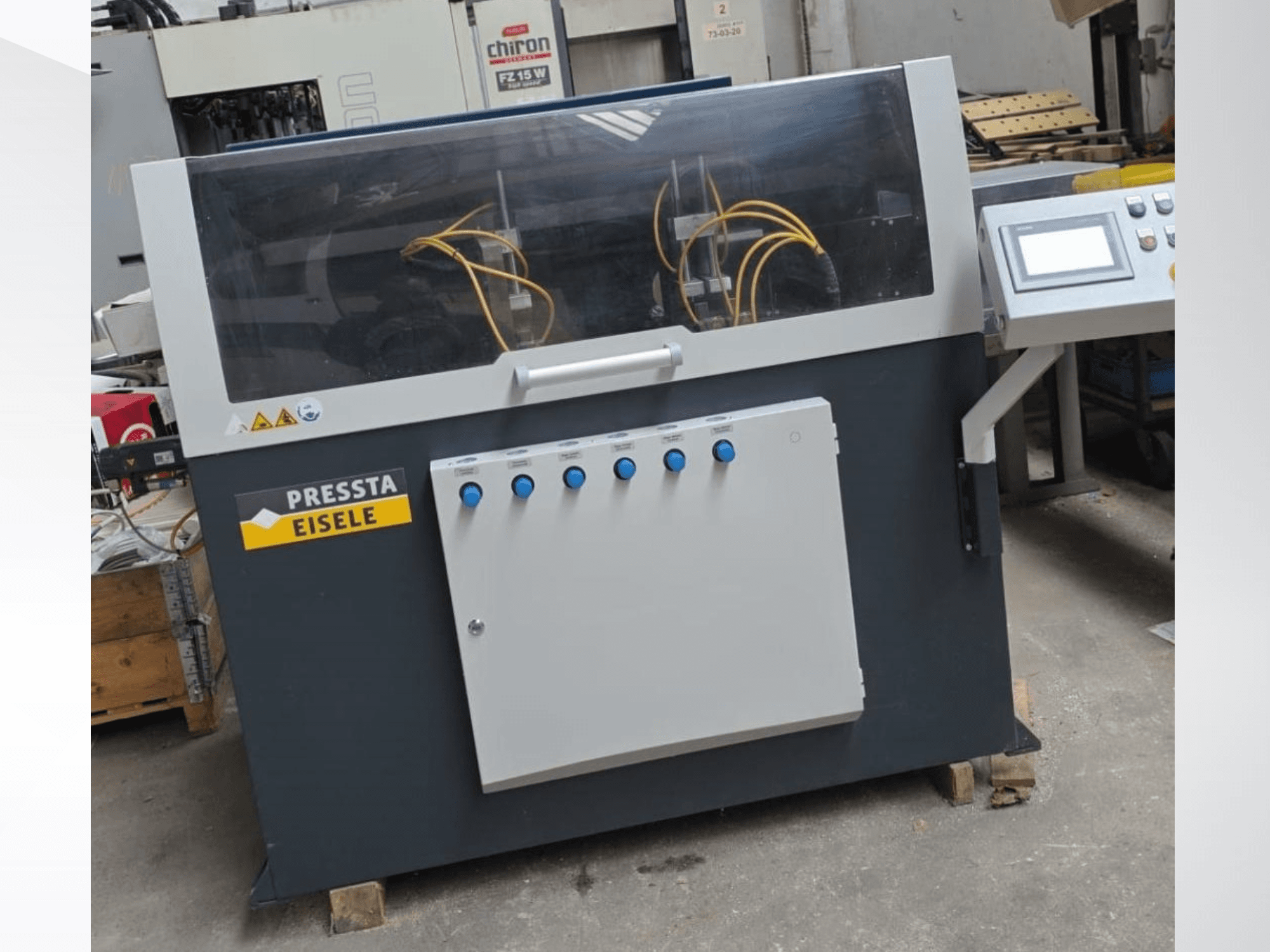

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Tehniskie parametri

• Zāģa piedziņas jauda: 7,5 kW (7 500 W)

• Darba cikls: S6

• Zāģa asmens ātrums: maks. 2 850 apgr./min.

• Elektroapgāde: 400 V, 3 fāzes, 50 Hz

• Strāvas patēriņš: 16 A

• Darba spiediens: 6–8 bar

Griešanas jauda

• Maksimālais griešanas platums: 270 mm

• Maksimālais griešanas augstums: 150 mm

• Maksimālais griešanas diametrs: 270 mm

• Maksimālā apaļā materiāla jauda (90°): 190 mm

• Maksimālais profila platums: 270 mm

• Profila garuma diapazons: 3–4 000 mm

• Minimālais atgriezuma garums: no 75 mm (atkarībā no profila)

Zāģa asmens

• Zāģa asmens diametrs: Ø550 mm

• Zāģa asmens caurums: Ø40 mm

Vadības sistēma

• PLC: Siemens S7

• HMI: SIMATIC skārienjūtīgais panelis

• Kontrolieris: CPU 315

• Drošības sistēma: Flexisoft

• Funkcijas:

  • Gabalu skaitītājs

  • Partijas reizinātājs saiņošanai

  • Cikla laika indikators

  • Ķēdes izmēru pārvaldība

  • Kļūdu diagnostika

Savienojamība

• Attālināta piekļuve: IXON maršrutētājs ar VPN savienojumu

Materiāla padeves sistēma

• Piedziņas tips: elektroniska servopiedziņa

• Padeves gājiens: 800 mm

• Piedziņas mehānisms: lodveida skrūves vārpsta

• Maksimālais profila garums: 4 000 mm

• Padeves atbalsts: pacelšanas/nolaišanas rullīšu atbalsts

Zāģa padeve

• Padeves veids: motorizēta

• Padeves regulēšana: bezpakāpju

• Griešanas virziens: no apakšas uz augšu

Fiksēšanas sistēma

• Tips: pneimatiska horizontāla un vertikāla nostiprināšana

• Fiksēšanas pozīcija: Padeves un izvadīšanas pusēs

• Spiediena kontrole: 6 atsevišķi spiediena regulatori

Eļļošana

• Eļļošanas veids: Intermitējoša izsmidzināšanas sistēma

• Tvertnes tilpums: 1 L

• Funkcijas:

  • Līmeņa uzraudzība

  • Automātiska izslēgšanās

Drošības funkcijas

• Pilnībā noslēgts drošības korpuss

• Skaņas izolēts mašīnas rāmis

• Automātiska iekārtas izslēgšanās, kad beidzas materiāla krājums

• Griešanas spraugas paplašinājums, lai aizsargātu grieztās virsmas

Materiāla atbalsts

• Ievades konveijers: 740 mm rullīšu konveijers ar aizsardzību pret iekļūšanu

• Izvades galds: 450 mm Pertinax atbalsta galds ar aizsardzību pret iekļūšanu

Nosūcēšana

• Nosūces atveres: 2 × Ø100 mm

Skaidu nosūces iekārta

• Modelis: MG 3 (Italyvacuum Vortex 58 FT)

• Ražošanas gads: 2022

• Motora jauda: 3 kW

• Spriegums: 400 V / 3~ (±5 %)

• Strāvas patēriņš: 7,2 A

• Svars: 130 kg

• Īpašības:

  • Integrēta cikloniskā atdalīšanas sistēma

  • Bezkontakta antistatiskā sistēma

Papildu informācija

• Iekārtu var pārbaudīt, kad tā ir pieslēgta strāvai.
