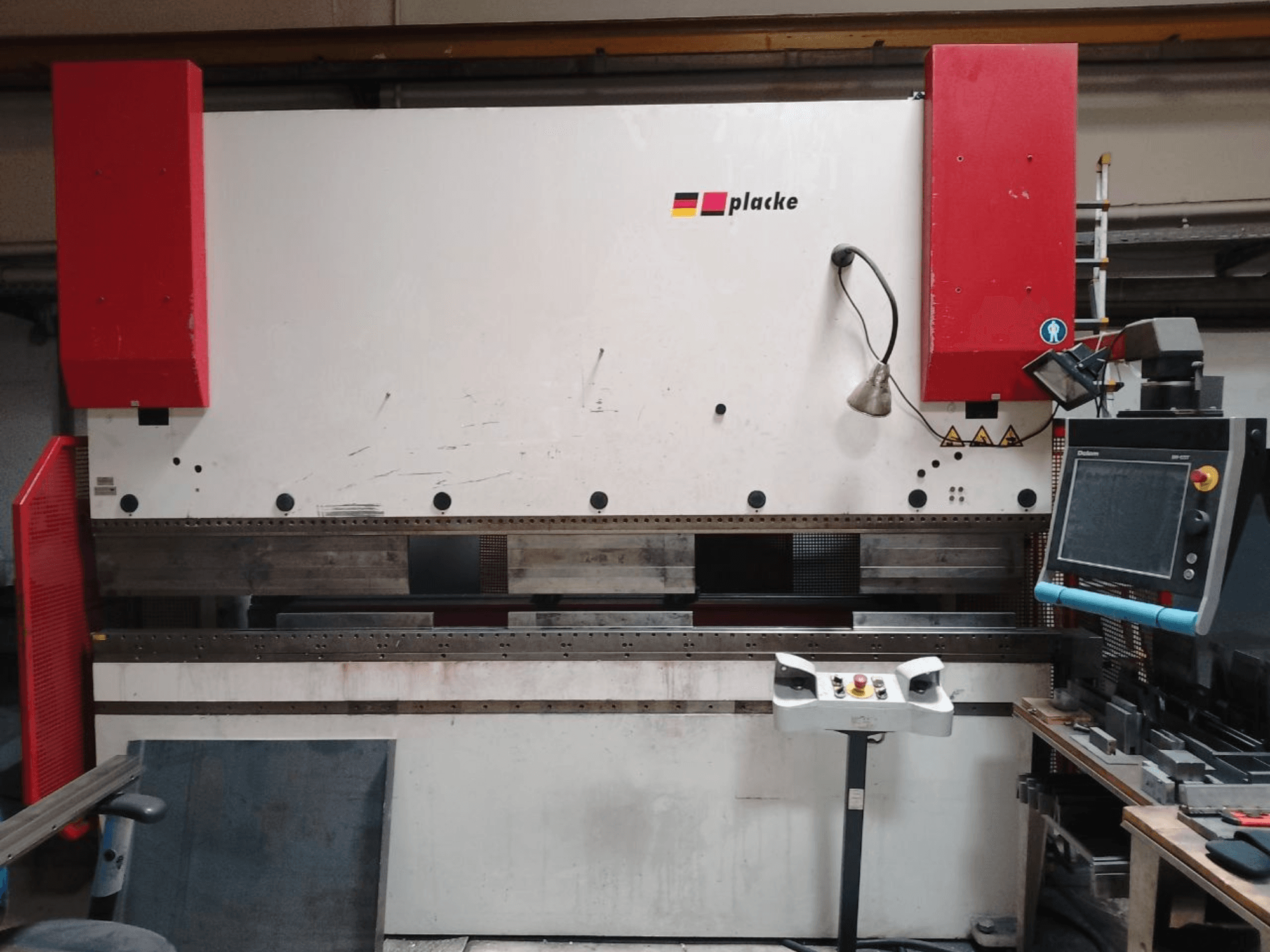

Šī 4-asu PLACKE QPB-4 150/3100 mašīna tika ražota 2001. gadā. Tās presēšanas spēks ir 1500 kN, bet lieces garums — 3100 mm, tādējādi tā ir piemērota dažādiem lieces darbiem. Mašīna ir aprīkota ar mehānisku izliekšanas sistēmu un tiek piegādāta ar plašu instrumentu un piederumu komplektu. Ja jūs meklējat augstas kvalitātes lieces iespējas, apsveriet iespēju iegādāties mūsu piedāvāto PLACKE QPB-4 150/3100 lieces preses. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: PLACKE
- gads: 2001
- MODELIS: QPB-4 150/3100
- ražošanas stundu skaits: 9584
- pielietojuma veids: Lenkimas
- Atrašanās vieta: Vācija
- iekārtas veids: Preses bremzēšanas mašīna
- vadības bloka zīmols: DELEM
Tehniskā informācija - PLACKE QPB-4 150/3100
Vadības bloks
- Vadības marka: DELEM
- Vadības modelis: DA-69T
Izmēri
- Mašīnas augstums: 2820 mm
- Mašīnas garums: 3400 mm
- Mašīnas svars: 11000 kg
- Mašīnas platums: 1700 mm
Kustība
- Asu skaits: 4
Tehniskās specifikācijas
- Liekšanas garums: 3100 mm
- Spiediena spēks: 1500 Kn
Papildus informācija
- Vadības sistēma / programmatūra: Delem DA-69T CNC vadības sistēma (4 asis)
- Darba stundu skaits: 9 584,1 stundas
- Maksimālais darba spiediens: 300 bar
- Attālums starp statņiem: 2 600 mm
- Vārpstas gājiens: 215 mm
- Uzstādīšanas augstums: 525 mm
- Ievietojuma dziļums: 300 mm
- Darba augstums (bez galda/instrumentiem): 900 mm
- Ātrgaitas pārvietošanās ātrums: 150 mm/s
- Darba ātrums: 0–9,8 mm/s
- Atgriešanās ātrums: 100 mm/s
- Drošības ātrums: < 10 mm/s
- Apstāšanās laiks: 0,15 s
- Drošības attālums: 270 mm
- Virzuli palikšanas laiks: 0–9,9 s
- Piedziņas jauda: 11 kW
- Kopējā pieslēgtā slodze: 15 kW
- Spriegums / frekvence: 400 V / 50 Hz (3 PEN)
- Vadības spriegums: 24 V DC
- Nominālā strāva: 30 A
- Drošinātāja aizsardzība: 35 A
- Hidrauliskā tvertnes tilpums: 270 L
- Maks. eļļas darba temperatūra: 80 °C
- Eļļas filtrēšana uzpildes laikā: < 25 µm
- Trokšņa līmenis: < 70 dB(A)
- X ass pārvietojuma diapazons: 600 mm (maksimālais ātrums: 400 mm/s, precizitāte: +/- 0,02 mm, motora griezes moments: 1,9 Nm)
- R ass pārvietošanās diapazons: 200 mm (maksimālais ātrums: 200 mm/s, precizitāte: +/- 0,05 mm, motora griezes moments: 1,9 Nm)
- Z1–Z2–Z3–Z4 ass regulēšanas diapazons: 2400 mm (manuāla regulēšana)
- Izliekuma regulēšanas sistēma: Wila mehāniskā izliekuma regulēšanas sistēma (0,6 kW, vadāma ar CNC)
- Instrumentu nostiprināšana / sistēma: Wila Modufix
- Darbības vides temperatūra: no +5 °C līdz +40 °C
- Darbības mitrums: no 30 % līdz 95 % (bez kondensācijas)
- Komplektācijā iekļautie piederumi un instrumenti:
* Kāju vadības pults
* Tehniskā dokumentācija (1 komplekts)
* Lokšņu atbalsta rokas: 2x 1 m, 2x 0,5 m
* Stempļi (augšējie instrumenti): 5x 515 mm (28°, H200); 2x 100 mm (28°, H200); 1x 200 mm (28°, H200); pa 1 gab. 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 ar stūra izgriezumu); 2x 255 mm
* Matrices (apakšējie instrumenti): 5x 515 mm (12x30°, R=1, H55); 6x segmentētas (12x30°, R=1, H55) [kopējais platums 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentēti [kopējais platums 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x nenorādīts; 1x 200 mm (V=8, 30°, R=1, H55)
* Instrumentu pagarinājumi: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x pēc pasūtījuma izgatavoti (H100)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
