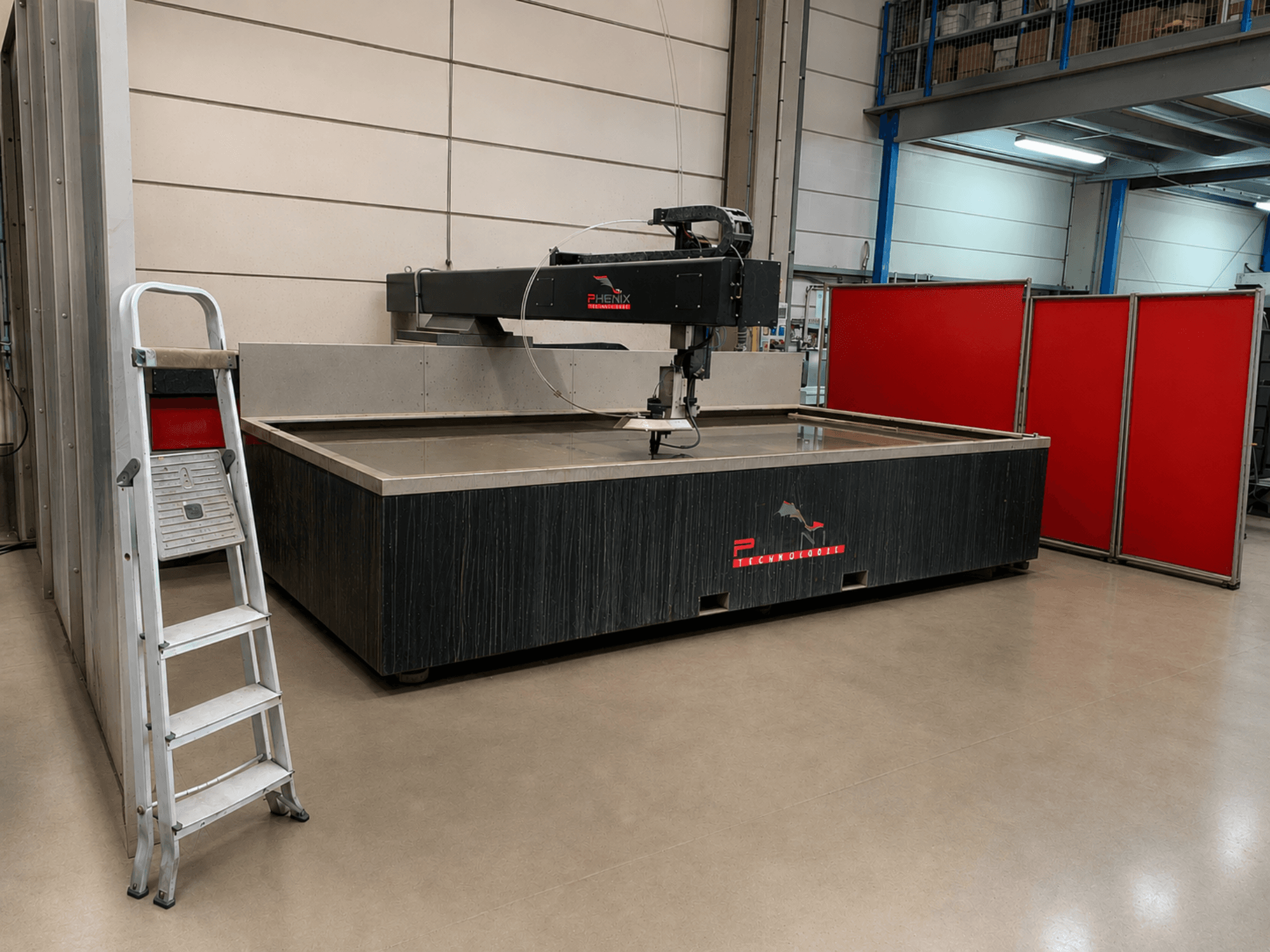

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Darba laukums: 3 000 × 1 500 mm

• Griešanas process: griešana ar tīru ūdeni un abrazīvo ūdensstrūklu

• Piemērotie materiāli: tērauds, nerūsējošais tērauds, alumīnijs, cinkots tērauds un citi materiāli

• Maksimālais griešanas biezums: Līdz 70 mm (atkarībā no materiāla)

• Funkcionālā pārbaude: iespējama pirms demontāžas

Mašīna / kustības sistēma

• Konsoles konstrukcija (slodze no 3 pusēm)

• Lineārās vadu sliedes ar lodīšu gultņu blokiem

• Lodīšu skrūves pārvads

• Bezsuku asu motori ar inkrementālajiem kodētājiem

• Automātiskā eļļošana

• Akses ir aizsargātas pret abrazīvu piesārņojumu

• Pozicionēšanas precizitāte: ±0,1 mm

• Atkārtojamība: ±0,05 mm

• Nerūsējošā tērauda ūdens tvertne ar regulējamu pārplūdes un ātras iztukšošanas vārstu

• Cinkoti atbalsta režģi

• Drošības gaismas barjeras un avārijas apstādināšanas sistēma

Griešanas galviņa

• AccuStream griešanas galva

• Maksimālais darba spiediens: 4 000 bar (saskaņā ar MD JET rokasgrāmatu)

• Ieteicamais sprauslas diametrs: 0,10–0,30 mm

• Safīra vai dimanta atvere

• Hidrauliskais ieslēgšanas/izslēgšanas vārsts

• Konfigurācijas: griešana ar tīru ūdeni vai ar abrazīvu ūdeni

Augstspiediena sūknis

• Ražotājs/modelis: Hypertherm HyPrecision 75S

• Sūkņa jauda: 56 kW

• Maksimālais/rūpnīcas iestatītais griešanas spiediens: 4 137 bar

• Rūpnīcas iestatījums caurumošanas spiedienam: 1 379 bar

• Maksimālais augstspiediena ūdens plūsmas ātrums: 5,7 L/min pie 50 Hz / 6,1 L/min pie 60 Hz

• Griešanas ūdens ieplūdes plūsma: 11,4 L/min

• Griešanas ūdens ieplūdes spiediens: 3–8 bar

• Sūkņa izmēri (garums × platums × augstums): 1 930 × 1 016 × 1 422 mm

• Sūkņa darba/piegādes svars: 1 497 kg / 1 415 kg

• Elektroenerģijas padeve: 400 V / 50 Hz

• Nominālā strāva / galvenais automātiskais slēgējs: 103 A / 125 A

• Hidrauliskās eļļas tvertnes tilpums: 151 L

• Hidrauliskā šķidruma klase: ISO VG 32 vai 46

• Maksimālā hidrauliskās šķidruma temperatūra: 54,4 °C

• Maksimālais hidrauliskais spiediens: 217 bar

Papildu aprīkojums

• Abrasīvā sistēma ar spiedienu:

  • Abrazīva tvertnes tilpums: 200 L

  • Tvertnes spiediens: 8 bar

  • Tvertnes izmēri: 1 070 × 780 × 1 320 mm (saskaņā ar MD JET rokasgrāmatu)

  • Tukšais svars: 120 kg

  • Automātiska abrazīvā materiāla padeves sistēma ar zema līmeņa uzraudzību

  • Pneimatiska abrazīvā materiāla transportēšana

  • Integrēta abrazīvā materiāla dozēšanas/sadales sistēma

• Papildus aprīkojums/pieejams: griešanas augstuma noteikšanas sistēma reāllaikā (kā norādīts, pieejamība ir atkarīga no izvēles)
