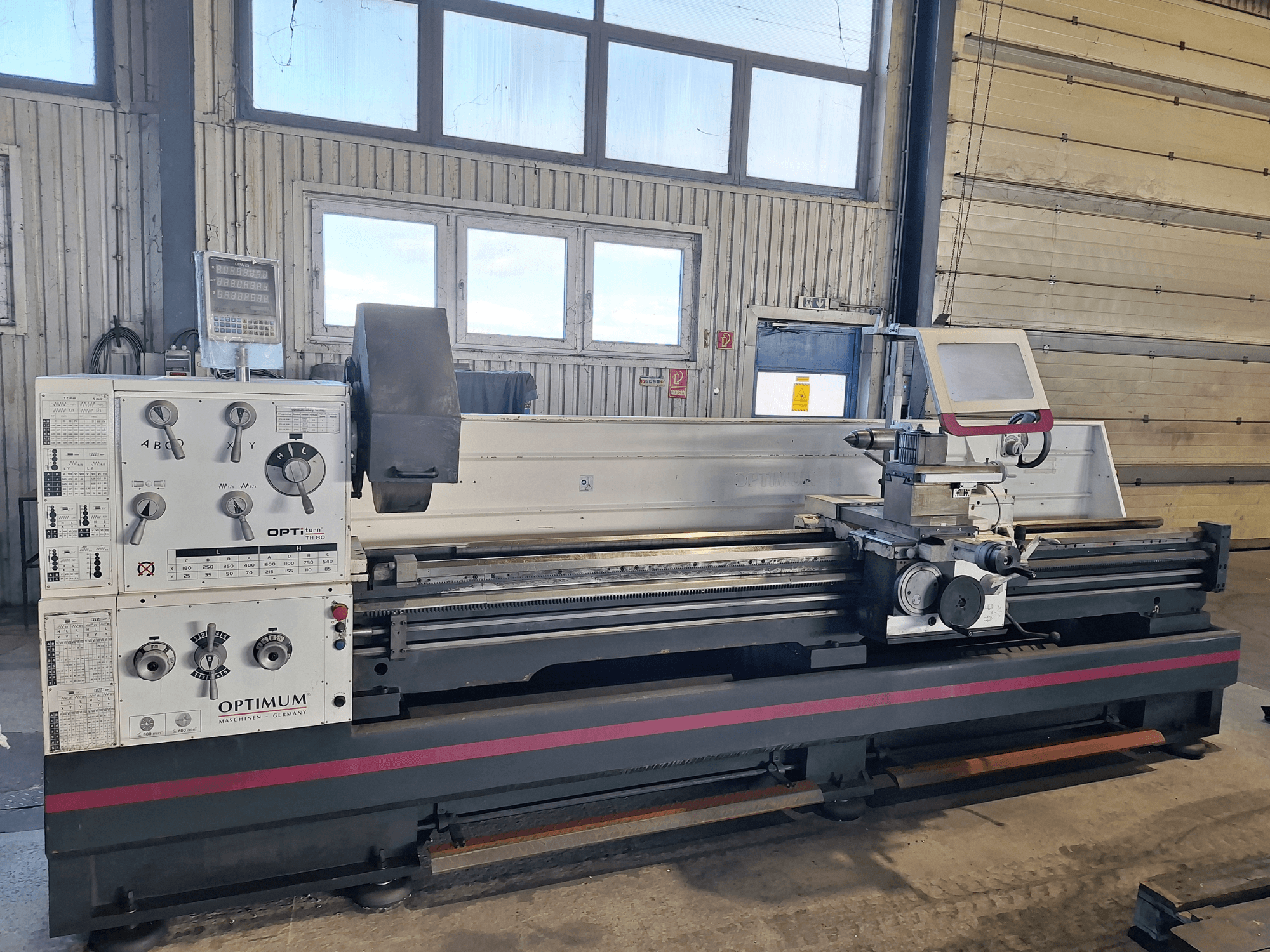

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Veids un svarīgākie notikumi

  • Vadošā un vilces vārpstas virpa, augsta elastība, precizitāte un rentabilitāte

  • Ar sagatavotu digitālo pozīcijas indikatoru (skat. Papildu aprīkojums) un ātri maināmu tērauda turētāju (skat. Papildu aprīkojums).

• Informācija par piegādi

  • Iepakojuma rādītāji: Garums 4770 mm, platums 1150 mm, augstums 1840 mm.

  • Svars: Bruto 4480 kg, neto 3870 kg

• Tehniskie dati

  • Kravnesība 1,4 t/m

  • Darba zonas:

    • Maksimālais augstums 400 mm

    • Šūpoļu diametrs virs mašīnas gultnes 800 mm

    • Šūpoļu diametrs virs ēvelēšanas slīdņa 570 mm

    • Gultas platums 400 m

    • Maksimālais platums 3050 mm

    • Šūpoļu diametrs gultas tiltiņā 1035 mm

    • Pagrieziena garums gultas tiltiņā 250 mm

  • Ātruma diapazons:

    • Pārnesumu skaits 16

  • Ātrā kustības ātrums:

    • Ātrā kustības ātrums 3800 mm/min

    • Paskaidrojumi par ātrgaitas kustību maks. 5 min (30 min. pārtraukums)

  • Elektriskie dati:

    • Piedziņas motora jauda 11 kW

    • Barošanas spriegums 400 V

    • Tīkla frekvence 50 Hz

    • Elektriskie savienojumi: Kopējā nominālā vērtība 12 kW

  • Dzesēšanas smērvielu sistēma:

    • Dzesēšanas šķidruma sūkņa jauda 150 W

  • Vārpsta:

    • Vārpstas skava: Camlock DIN ISO 702-2 Nr. 8

    • Vārpstas urbuma/ stieņa caurlaides diametrs 105 mm

    • Vārpstas konuss Ø113 (konuss 1:20) mm

    • Instrumentu turētāja maksimālais stiprinājuma augstums 32 mm

  • Aizmugurkauls:

    • Aizmugurējās daļas skava MK 5

    • Pīļu konveijera rokturis 235 mm

    • Kalts diametrs 90 m

  • Uzgaļi:

    • Metriskais solis 0,45-120 mm/apgriezienu (54 soļi)

    • Imperial solis 80 - 7/16 Gg/1" (60 soļi)

    • Diametriskais solis 7/8 - 160 (42 soļi)

    • Modulārās vītnes solis 0,25 - 60 mm/apgriezienu (46 soļi)

  • Brauciens:

    • Augšējā slīdņa gājiens 230 mm

    • Kravas riteņa balsta kustība 2900 mm

    • Virziena šķērsslīdnis 368 mm

  • Padeve:

    • Garenvirziena padeves diapazons: 0,044 - 1,48 mm/apgriezienu (25 padeves)

    • Plakanās padeves diapazons: 0,022 - 0,74 mm/apgriezienu (25 padeves)

• Konstrukcijas īpatnības un drošība

  • Rūdīta un slīpēta Z ass virzošā līnija

  • Vārpstas stiprinājums Camlock DIN ISO 702-2 Nr. 8

  • Precīzi izgatavotas sliedes; visas vadotnes regulējamas ar ķīļu sloksnēm.

  • Regulēšanas diapazons augšējā slaida ± 90°

  • Garantēta vārpstas priekšgala koncentricitāte, kas labāka par 0,015 mm.

  • Vārpstas, riteņi un galvenā vārpsta darbojas eļļas vannā

  • Gludi, rūdīti un slīpēti zobratu riteņi ar 2 regulējamiem precīziem konusveida rullīšu gultņiem.

  • Skaidra izvēles svira padeves ātrumu pārslēgšanai

  • Ātrās padeves pārnesumkārbas slēgta konstrukcija

  • Riteņi un vārpstas rūdītas un slīpētas eļļas vannā ar precīziem gultņiem.

  • Rokas riteņi atvienoti un testēti saskaņā ar EN 23125.

  • Divkanālu labās un kreisās puses pārslēdzējs, testēts atbilstoši EN 23125.

  • Slēdzis ar dzīves cikla aprēķinu, testēts saskaņā ar EN ISO 13849

  • Ieslēdzama labās/kreisās puses rotācija uz gultas ratiņiem ar pārslēdzamo vārpstu

  • Centrālā eļļošana gultņa slīdniņā

  • Dzesēšanas šķidruma ierīce ar atsevišķu dzesēšanas šķidruma tvertni ar līmeņa indikatoru un eļļas separatoru; vienkārša un pilnīga iztukšošana un tīrīšana saskaņā ar DIN.

  • Vadošā vārpsta

  • Avārijas apturēšanas trieciena slēdzis, motora aizsardzības slēdzis, bloķējams galvenais slēdzis

  • Avārijas apturēšanas ierīce ar kājkonsoli

  • Drošības rokturi ar atbrīvošanas funkciju X asī

  • Rokturi ar regulējamu smalko skalu 0,04 / 0,02 mm

  • Regulējams konusveida virpošanas konuss ± 10 mm.

  • Pīle un rokas ritentiņš ar regulējamu precīzu skalu

  • Kloķa kloķis pozīcijas maiņai

  • Paliktnis ar diviem regulējamiem pārnesumiem 1/4 vai 1/1 pagrieziena

  • Ātrā padeve: spiedpoga un pārslēgšanas svira ātras pārvietošanas aktivizēšanai plānā un garenvirzienā; neizslēdz visu mašīnu, kad tā iebīdīta gala slēdžā.

  • Drošības gala slēdzis ar pozitīvas atvēršanās kontaktiem

  • Elektriskās dzinēja bremzes ar ātru avārijas apstāšanos; ātra apstāšanās bez riteņa normālā režīmā

  • Elektrība ar Siemens komponentiem

  • Enerģijas ķēde saudzīgai līniju un šļūteņu novirzīšanai

Papildu aprīkojums

• Digitālais pozīcijas indikators DPA 21 ar stikla skalu

• Ātrās nomaiņas tērauda turētājs SWH 9-D

• Tērauda turētājs 41 x 180, D tipa, kvadrātveida kaltiem (maksimālais instrumenta augstums 32 mm)

• Fiksēts rāmis (stabila balstiekārta) caurlaide maks. Ø 150 mm

• Riņķojošais rāmītis (stabila/sekojoša balstiekārta) caurlaide maks. Ø 130 mm

• Mašīnas apgaismojums / LED mašīnu lampa

• Reduktora uzmava MK 5 / MK 7

• Fiksēts centrēšanas punkts MK 5

• Fiksēts centra punkts MK 5, leģēts

• Pozīcijas ierobežotājs ar precīzu regulēšanu

• Pārnesumu maiņas komplekts

• Kvalitatīvas eļļas apvalks

• Darba rīki
