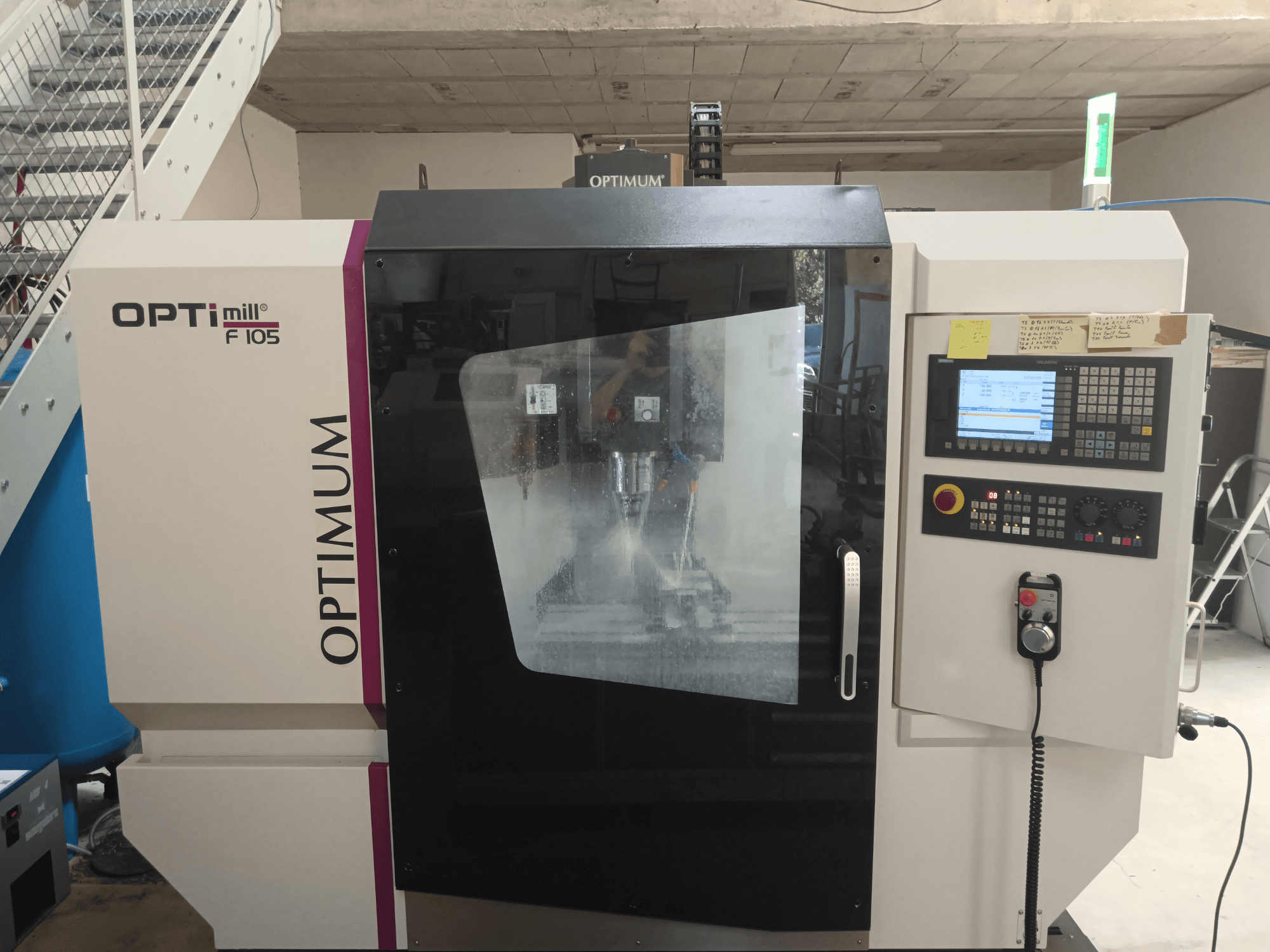

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektriskais savienojums: 3 x 400 V ~ 50 Hz, 15 kVA

Vārpsta:

• Jauda S1: 7,5 kW

• Jauda S6-30%: 11 kW: S630: S630: S630: S630: 11 kW

• Griezes moments S1: 48 Nm

• Griezes moments S6-30%: 70 Nm

Eļļošanas / dzesēšanas sistēma:

• Dzesēšanas šķidruma sūkņa jauda: 650 W

• Tvertnes tilpums: 120 L

Saspiestais gaiss:

• Minimālais pieslēgums: 0,6 MPa (6 bāri)

• Gaisa patēriņš: Gaisa padeve: 0,1 - 0,15 m³/h pie 0,6 MPa.

• Ieteicamā gaisa kvalitāte: ISO 8573.1, 2. klase

• Gaisa patērētāji: instrumentu mainītājs uz priekšu/atpakaļ; instrumentu iespīlēšana/izspīlēšana; pēc izvēles rotācijas galda iespīlēšana.

Saspiestā gaisa apkopes bloks:

• Drenāžas filtri: 40 μm

• Korpuss: Polikarbonāts:

• Maksimālais spiediens: 1,5 MPa

• Ieteicamā eļļa: IETEICAMĀ EĻĻA: ISO VG32

• Eļļošanas līdzekļu daudzums: 90 ml

• Atūdeņošana: manuāla

• Gaisa savienojuma vītne: 3/8"

Asis pārvietojas:

• Z attālums starp vārpstu un galdu: 100 - 600 mm

Precizitāte:

• Atkārtošanās precizitāte: ±0,008 mm

• Pozicionēšanas precizitāte: ±0,01 mm

Servomotora griezes momenti: ±0,00 mm:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Tabula:

• Izmērs: 800 x 320 mm

• T-veida ligzdas (izmērs/skaitlis/stāvoklis): 14 / 3 / 100 mm

• Maksimālais padeves ātrums: 100 mm: 10 000 mm/min

Instrumentu mainītājs:

• Pozīcijas: 1: 12

• Maksimālais instrumenta diametrs: 70 mm

• Maksimālais instrumenta garums: 300 mm

• Instrumentu maiņas laiks: 7 s

Vides apstākļi:

• Darba temperatūra: 1: 19 - 21 °C

• Relatīvais mitrums: 5 - 80 % bez kondensācijas

• Spiediens: 700 - 1060 hPa

• Uzglabāšanas temperatūra: 5 - 45 °C
