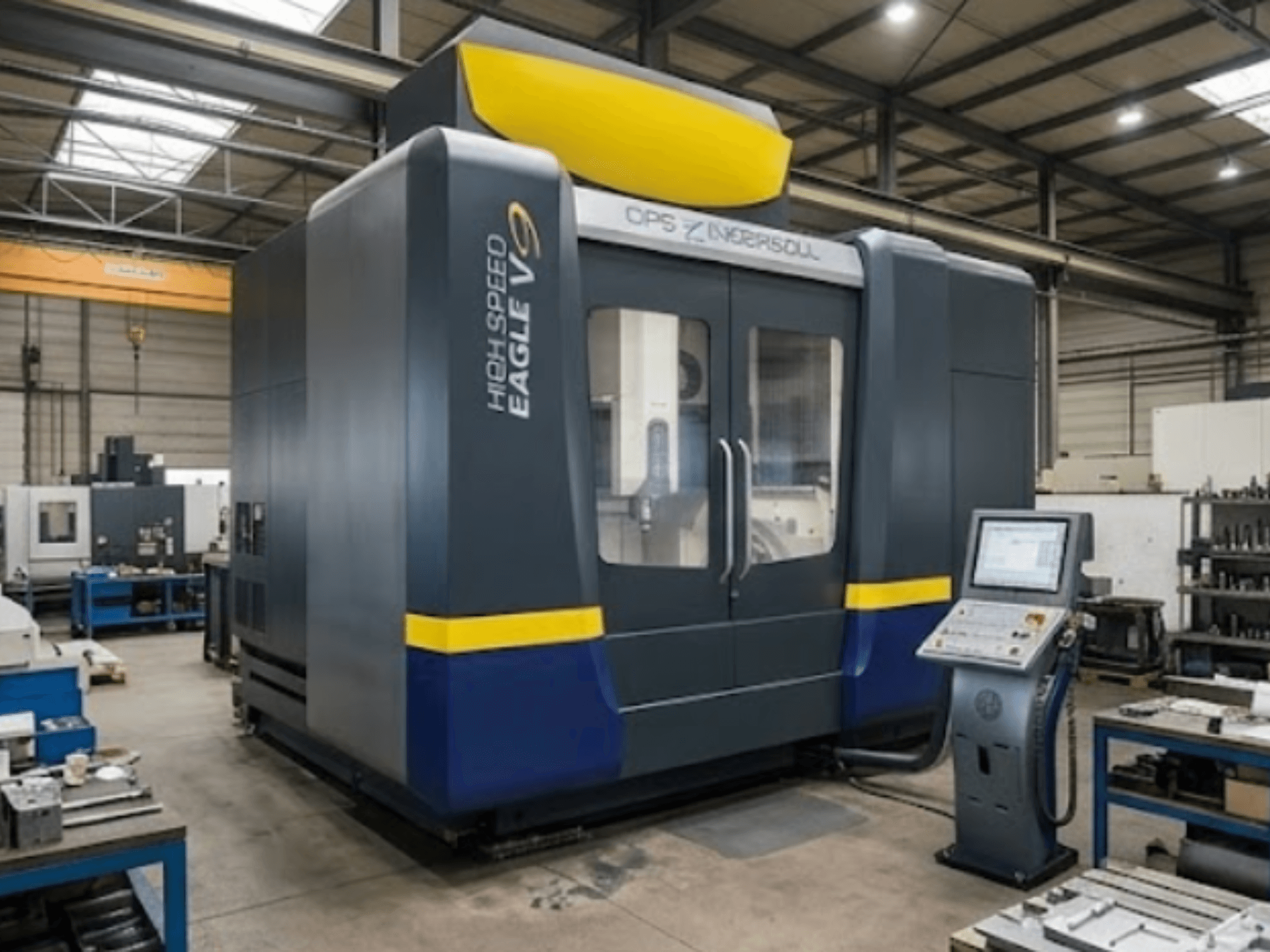

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Iekārtas konstrukcija: dubultā portāla piedziņa X un Y asīs, vibrāciju slāpējoša polimērbetona pamatne ar 3-punktu uzstādīšanu bez pamatiem

- X ass pārvietojums: 800 mm

- Y ass pārvietojums: 600 mm

- Z ass pārvietojums: 500 mm

- B ass pārvietojums: 140° / 60°

- C ass pārvietojums: 360°

- B ass ātrums: 25 apgr./min

- C ass ātrums: 100 apgr./min

- Maks. ātrgaitas pārvietošanās ātrums: 45 m/min

- Maks. paātrinājums: 10 m/s²

- 1. vārpsta (standarta): augstfrekvences vārpsta HSK-A63, jauda 35 kW, 1 līdz 18 000 apgr./min, griezes moments 83 Nm

- 1. vārpstas instrumentu mainītājs: HSK-A63, 48 pozīcijas

- 2. vārpsta (papildaprīkojums Nr. 5): augstfrekvences vārpsta HSK-E50, jauda 17 kW, apgriezieni no 1 līdz 36 000 apgr./min

- 2. vārpstas instrumentu mainītājs: HSK-E50, 72 pozīcijām

- Vadības sistēma: HEIDENHAIN iTNC 530 HSCi

- Galda tips: T-veida rievu galds (ja ir konfigurēta opcija, to aizstāj ar 4./5. ass vienību)

- 4./5. ass detaļas izmēri: diametrs 500 mm x augstums 500 mm, maksimālais svars 250 kg

- Precizitātes pakete 1: Siltummaina kontūrs +/- 0,1 °C un piedziņas dzesēšana

- Precizitātes pakete 2: Pozīcijas un ģeometrijas kļūdu kompensācija X/Y/Z asīs

- Precizitātes pakete 3 (5-asu opcija): ATDC (automatizēta temperatūras novirzes kontrole), 5-asu kompensācija, Heidenhain KinematicsOpt ar kalibrēšanas sfēru

- Instrumentu mērīšana: Blum lāzera sistēma instrumentu lūzumu kontrolei un instrumentu garuma/diametra kompensācijai

- Detaljas mērīšana: infrasarkanais pieskāriena zondes Renishaw

- Eļļošana: minimālā daudzuma eļļošana (ārējais vārpstas), automātiska centrālā eļļošana vārpstai, piedziņai un vadības sistēmai

- Automatizācija / apstrādes sistēma (opcija 13): apstrādes sistēma IMC5 MultiChange light (2004. gads), uzstādīta labajā pusē, RCS standarta satvērējs, 8-vietīgs detaļu magazīns

- Elektrodu magazīna (opcija 14): dubultā elektrodu magazīna Erowa ITS (154 vietu)

- Papildu funkcijas:

skaidu kaste

automātiska griezēja tīrīšana ar izsmidzināmo līdzekli

HR410 rokturis
