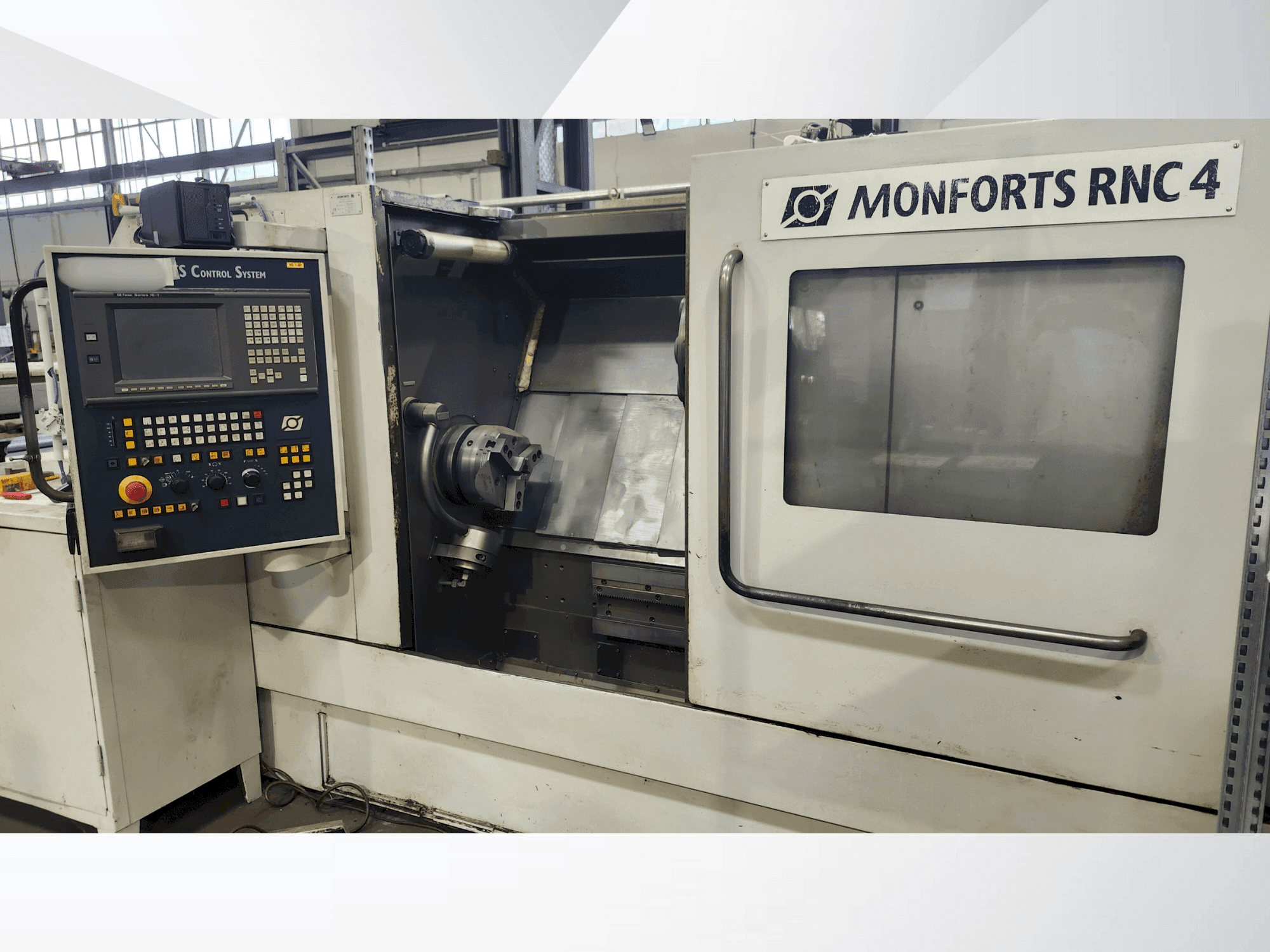

Monforts - RNC 4CH-TUR-MON-1997-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Komplektā iekļauti dažādi rīki, skatīt attēlus

Papildu informācija

Mašīna joprojām darbojas // Darba zona: Pagrieziena attālums virs pamatnes: 420 mm/ Pagrieziena attālums virs radiālā slīdņa: 280 mm/ Pagrieziena garums: 600 mm/ Vārpstas diametrs priekšējā gultnī: 130 mm/ Vārpstas stiprinājums: DIN 55026 A6/ Materiāla caurlaidspēja: 65 mm/ Galvenā piedziņa: Trīsfāžu tiešā piedziņa (100% darba cikls / 50% darba cikls): 18,5 / 22 kW/ Ātruma diapazons: 44 – 4000 apgr./min/ Griezes moments: 346 / 411 Nm/ Padeves piedziņa: Trīsfāžu servo piedziņas ar elektronisku drošības uzraudzību/ Ātrgaitas ātrums X/Z ass: 24 / 30 m/min/ Padeves spēks X ass: 6,4 kN/ Padeves spēks Z ass: 10,4 kN/ Instrumentu revolvertornis: 12 instrumentu turētāji saskaņā ar DIN 69880 (VDI) 3425/2)/ Vārpstas diametrs: 40 mm/ Vadība: MONFORTS vadības sistēma MCS F (versija 16T)/ Ar maiņstrāvas servo un digitālajām vārpstas piedziņām./ Funkcijas: 32 bitu procesors un kopne/ Mērīšanas shēmas 2 asīm un 1 vārpstai (paplašināma līdz 8 asīm / 2 vārpstām)/ Integrēta, brīvi programmējama saskarnes vadība/ Operatora paneļa komponenti: Augstas izšķirtspējas krāsu ekrāns ar instrumenta ceļa displeju (ar/bez mašīnas kustības)/ Izvēles taustiņi/ Diagnostikas sistēma apkopei/ Integrēta mašīnas vadība un rokas vadības panelis/ CNC pamataprīkojums: Programmas atmiņa: aptuveni 256 KB/ Maks. 63 programmas atmiņā (paplašināma līdz 1000)/ 64 instrumentu datu atmiņas, atsevišķas garumam un nodilumam/ Vienlaicīga programmas ievade apstrādes laikā/ Griešanas rādiusa kompensācija/ Apstrādes un vītņgriešanas cikli (četru ciklu cikli)/ Apakšprogrammas (4 veidu ligzdošana)/ Programmu/programmas sadaļu kopēšana un sajaukšana/ Vītņgriešana līdz 500 mm/apgr./, padeve uz apgriezienu līdz 500 mm/apgr./ Ievades/izvades izšķirtspēja: 0,001 mm/ Tieši programmējams vārpstas ātrums/ Vārpstas ātruma, padeves un ātrās kustības korekcija/ Nemainīgs griešanas ātrums ar ātruma ierobežojumu/ 8 nulles punkta nobīdes (1 vispārīga, 1 aditīva, 6 programmējamas)/ Pilna apļa programmēšana ar tiešu rādiusa ievadi/ Vārpstas pozicionēšana (izšķirtspēja: 0,1 grāds)/ Instrumenta garuma noteikšana, izmantojot skrāpēšanu/ Datu dublēšana 6 mēnešus, izmantojot baterijas/ 2 RS232C-V24 saskarnes (viena savienota ar vadības paneli)/ Instrumentu datu ievade/izvade, izmantojot saskarni/ Atbalsts 15T apstrādes programmām/ Papildu aprīkojums: Skaidu konveijers, ķēdes eņģu konveijers, izvade Augstums: 1200 mm/ Pastiprināts dzesēšanas šķidruma sūknis: 40 l/min pie 3 bāriem/ Astes balsts, ieskaitot vadotni/ Spīļveida stieņa diametrs: 90 mm/ Gājiens: 90 mm (programmējams)/ Spīļveida stieņa spēks (regulējams): 12 000 N, MT3/ Astes balsta regulēšana: manuāla/ Instrumentu mērīšana: Manuāli ievelkama mērīšanas zonde darba zonā/ Manuāla pieeja mērīšanas zondei, instrumentu garumu pārnešana, ieskaitot programmatūru/ Mērīšanas procesam sagatavei jābūt atbrīvotai/ Patrona: Trīsžokļu mehāniskā patrona, Forkardt, 3. tips NHF 250-65/ Vārpstas stiprinājums: A6, maks. 4000 apgr./ Ar pamatni un cietiem augšējiem žokļiem, ieskaitot savienojošās detaļas
