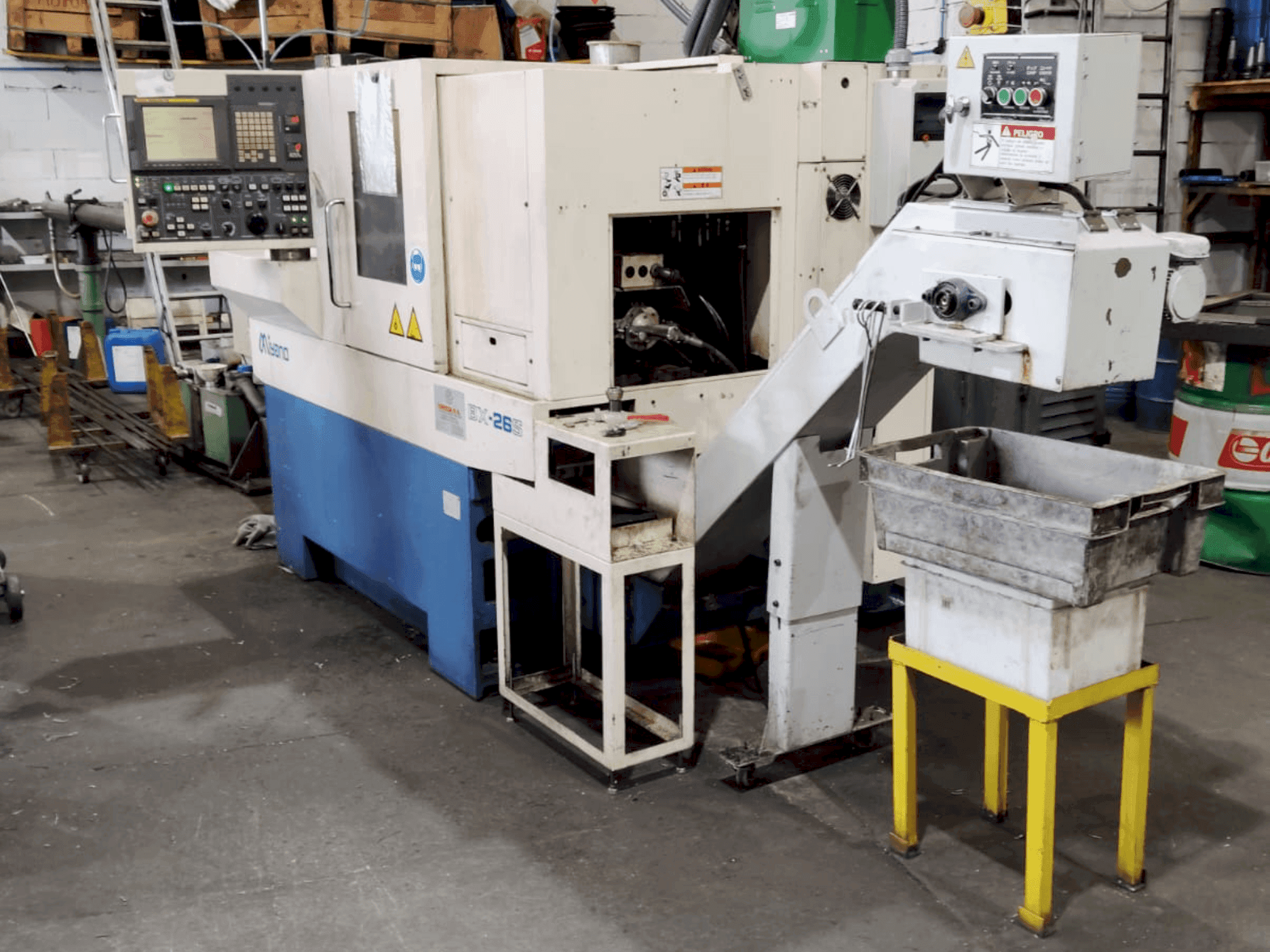

Miyano - BX-26SES-TUR-MIY-2010-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Maksimālais sagataves diametrs: Ø26 mm (Ø20 mm bx-20s modelim)
• Maksimālais darba garums: 330 mm
• Gultas tips: plakana

Papildu informācija

Revolvertornis Revolvertorņa tips: Lineārs Kopējais instrumentu skaits: 18 Rotējošie instrumenti (1. slīdnis / 2. slīdnis): 6 / 4 Plakanie instrumenti (1. slīdnis / 2. slīdnis): 4 / 4 Instrumenta izmērs: 1. slīdnis: Ø16 mm 2. slīdnis: Ø16 mm Vītņurbšanas jauda (L-SP / SP): M8 Urbšanas jauda (L-SP): Ø12 mm Iesmidzināšanas iekārta Patronas uzmavas tips: AR-16 Patronas uzmava: AR-16 Spriegošanas spēks Vilces spēks (Z1 / Z2 L-SP un R-SP): 3325 N Citas asis: 1847 N Kustība 1. slīdņa gājieni: X1: 135 mm Y1: 260 mm Z1: 70 mm 2. slīdņa gājieni: X2: 215 mm Y2: 75 mm Z2: 180 mm Dzesēšanas šķidruma tvertnes tilpums: Hidrauliskā sistēma: 10 l Dzesēšanas šķidrums: 140 l Elektriskās specifikācijas: Barošanas bloka jauda: 20 kVA Spriegums: AC200/220V Frekvence: 50/60 Hz Nepieciešamais gaisa spiediens: 0,5 MPa Drošinātāja jauda: 40 A Vadības bloks Skaitliskās vadības (NC) sistēma: FANUC 18i-TB Vadāmās asis: 6 asis (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Vienlaicīga interpolācija: 4 asis Komandas: G00, G01, G02/G03, G32, G04, G98/G99 Īpašās funkcijas: Instrumenta kompensācija, atkārtoti cikli, makro programmēšana, pretgaitas kompensācija Displejs: 9,5 collu CRT Vadības panelis: Plakana tastatūra Ieeja/izeja: RS-232-C Elektromotori: Vārpstas (L-SP / R-SP): 3,7 / 2,2 kW Slīdņi (X1, Y1, Z1, Y2, X2, Z2): 0,5–0,75 kW Rotējošs instruments: 0,5 kW Hidrauliskais motors: 0,75 kW dzesēšanas šķidruma sūknis: 0,2 kW augstspiediena dzesēšanas šķidruma sūknis: 0,821 / 1,349 kW
