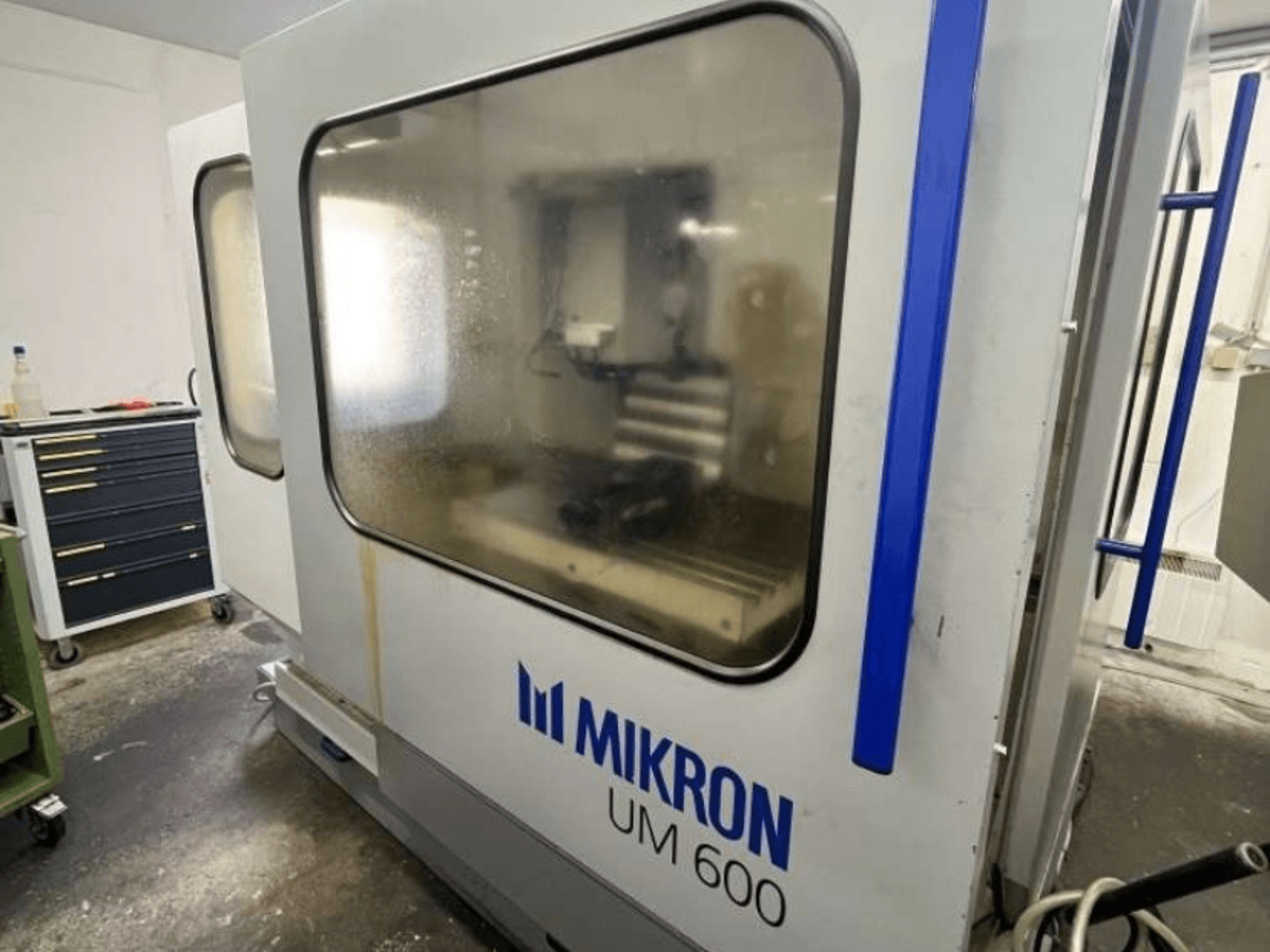

MIKRON - UM600 TNC 410/426AT-MIL-MIK-1998-00001

Apstrādes vārpstas (vertikālās un horizontālās)

• Piedziņas jauda (44% darba cikls): 15 kW

• Piedziņas jauda (100% darba cikls): 6 kW

• Motora griezes moments: 50 Nm

• Maksimālais griezes moments pie vārpstas (44% darba cikls): 800 Nm

• Zobratu pakāpju skaits: 4

• Maksimālais instrumenta diametrs: 130 mm

• Iekļautās opcijas: mērīšana mašīnā un ātrdarbīga vārpsta.

Padeves piedziņas (maiņstrāva)

• Programmējams padeves ātrums X/Y: 0 - 15 000 mm/min.

• Programmējams padeves ātrums Z: 0 - 12 000 mm/min.

• Ātrā kustība X/Y: 15 000 mm/min.

• Ātrā pārvietošanās Z: 12 000 mm/min

Dzesēšanas sistēma

• Rezervuāra tilpums: 150 l

• Plūsmas ātrums: aptuveni 20 l/min

Stiprinājuma galds

• Galda izmērs: 520 × 900 mm

• T-veida ligzdu skaits: T-veida ligzdu skaits: 4

• T-veida spraugas platums: 14 H7

Instrumentu mainītājs TCD 44

• Instrumentu pozīcijas: 22

• Instrumentu diametrs: 80/130 mm

• Maksimālais instrumentu garums: 350 mm

• Instrumentu mainītāja TCD 44 maksimālais svars: 6 kg

• Maksimālais apstrādājamās detaļas svars cilindra magazīnā: 1 kg: 200 kg: 200 kg

• Laiks no skaidas līdz skaidai: 20-25 s

• Instrumentu maiņas laiks: 12-16 s

Elektriskais savienojums

• Kopējā uzstādītā nominālā jauda: 15,8 kW

• Lietderīgā/pieslēgtā jauda: 12,3 kW

• Darba spriegums/frekvence: 3 × 400 V / 50 Hz
