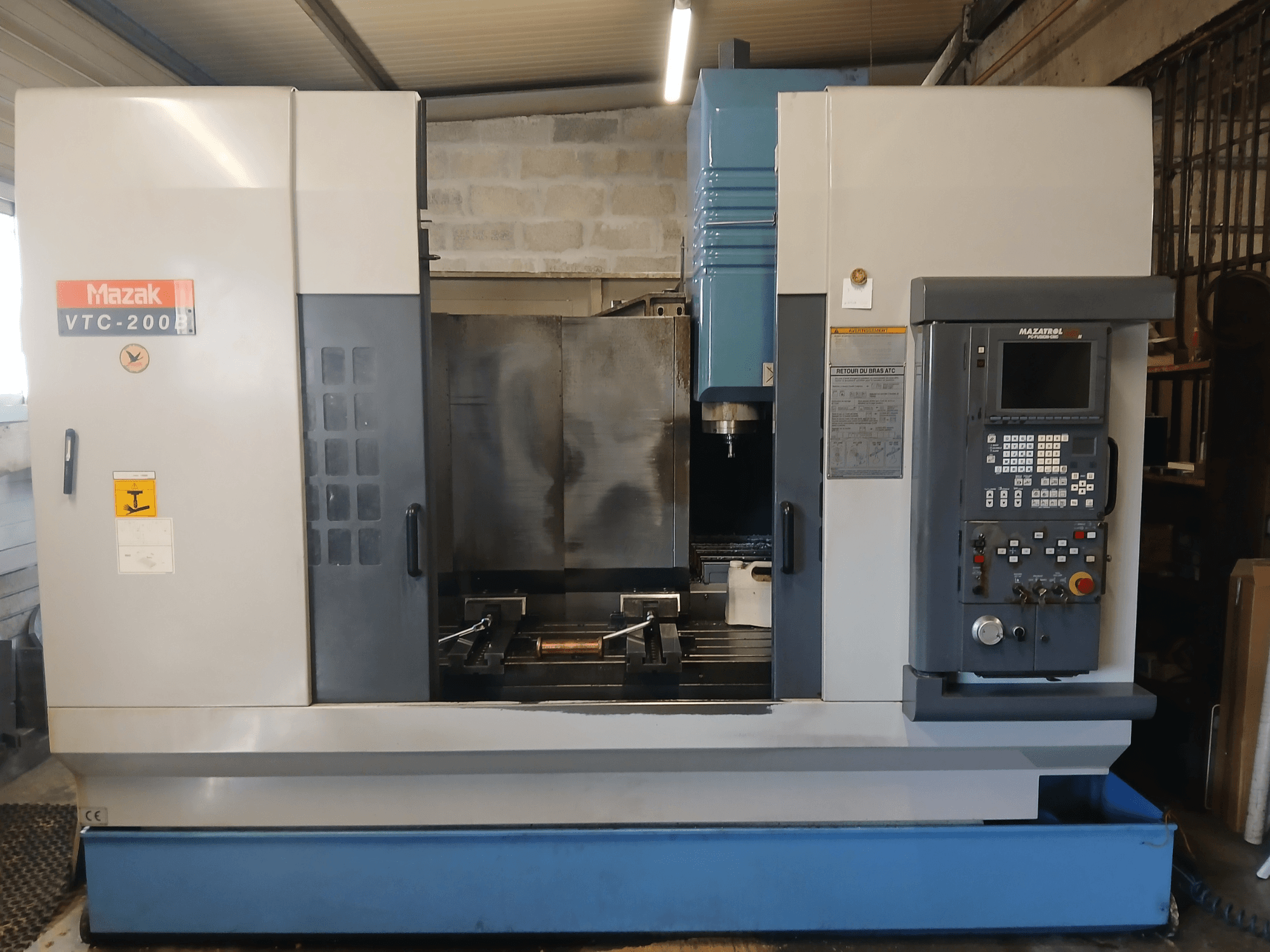

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Apstrādes jauda:

• Frēzēšana (S45 JIS): 416 cm³/min.

• Urbšana (S45 JIS): 25 mm

• Vītņurbšana (S45 JIS): M24 x P3

Tabula:

• Izmērs: 1460 × 510 mm

• T-veida izlaidumi: T-veida izlaidumi: 5

• T-veida spraugas solis: 100 mm

• T-veida spraugas platums: 18 mm

• Galda augstums: 750 mm

Vārpsta:

• Vārpstas priekšgals līdz galdam: 1: Maksimālais: 690 mm / Minimālais: 180 mm

• Vārpstas centrs līdz kolonnai: No vārpstas centra līdz kolonnai: 530 mm

Vārpstas motors:

• 10 min: 15 kW

• 30 min: 11 kW

• Nepārtraukta darbība: 7,5 kW

• Maksimālais griezes moments: 98 Nm

Ātrā virzība: 1,5 m:

• X: 30 m/min

• Z: 30 m/min

Griešanas padeves ātrums:

• X: 8 m/min

• Z: 8 m/min

Instrumentu mainītājs:

• Instrumentu maiņas mehānisms: Instrumentu tips: CAT40

• Maksimālais instrumenta Ø ar blakus esošo instrumentu: 4040: 80 mm

• Maksimālais instrumenta Ø bez blakus instrumenta: 80 mm: 110 mm: ar blakus piegulošo detaļu: 110 mm.

• Maksimālais instrumenta garums: 350 mm

• Instrumentu maiņas laiks (no vienas mikroshēmas līdz otrai): 4.7 s

Dzesēšanas sistēma:

• Dzesēšanas sistēma: Tvertne: 300 L

• Spiediens: 0,5 kg/cm²

• Plūsma: 20 l/min

Elektriskie dati:

• Uzstādītā jauda: 22,7 kVA

Gaisa padeve:

• Spiediens: 5 kg/cm²

• Patēriņš: Gaisa spiediens: 140 l/min.

Standarta aprīkojums:

• Pilns korpuss

• Caur vārpstas dzesēšanas šķidrums

• Automātiska instrumentu garuma mērīšana

• Adaptīvā padeves kontrole

• Instrumentu kalpošanas laika uzraudzība

• Instrumenta lūzuma noteikšana

• RS-232C saskarne

• PCMCIA saskarne

• 3,5" disketes lasītājs

• CE prasībām atbilstoša iekārta

• Sānu mikroshēmu konveijera sagatavošana

Piezīme: mašīna ir sagatavota sānu mikroshēmu konveijeram (konveijers nav iekļauts komplektācijā).
