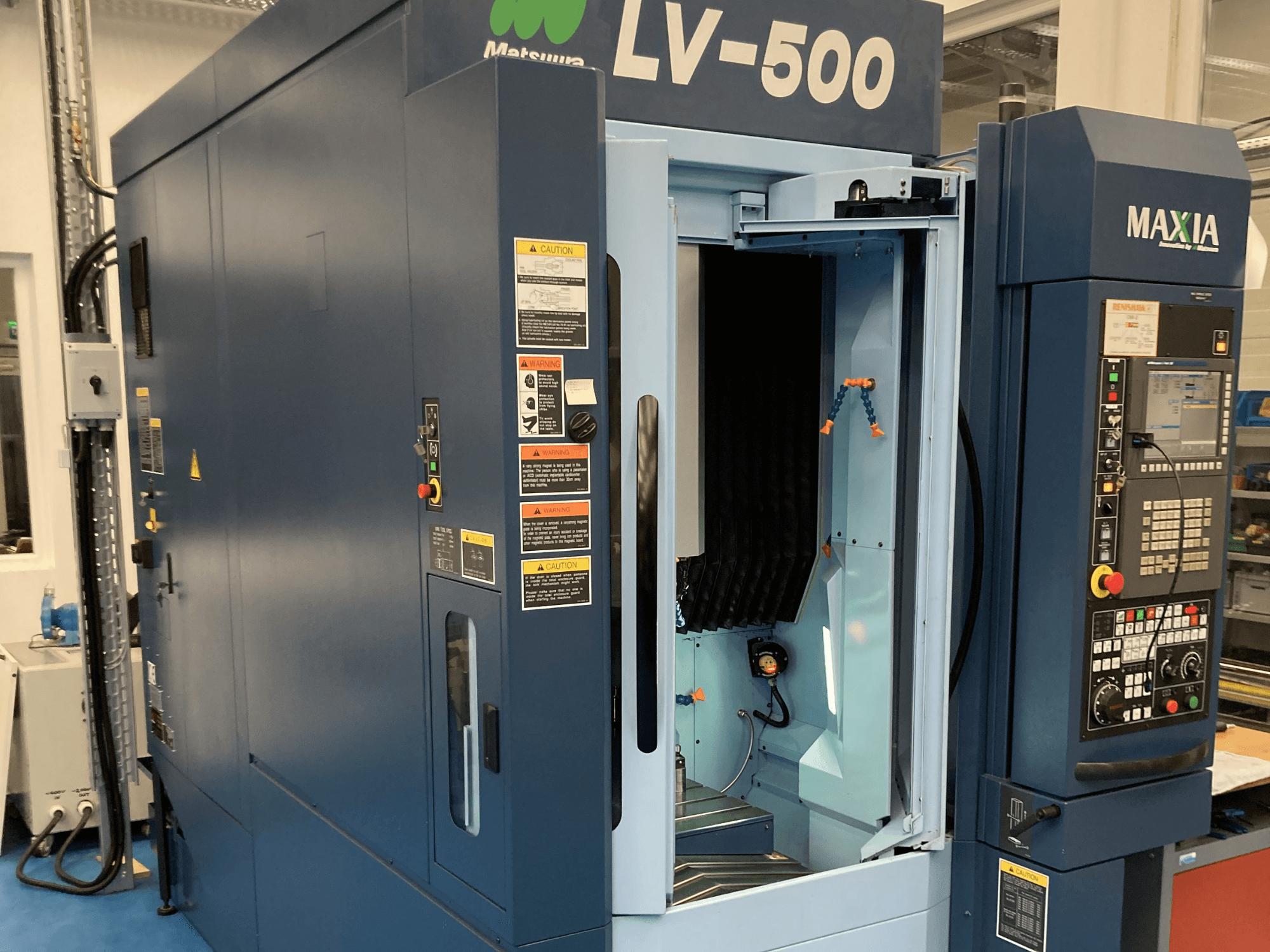

Matsuura - LV-500 HU-MIL-MAT-2017-00001

Kontrole: L-Tech 30iB

Tabula:

• Izmērs: 540 × 350 mm

• T-veida slots: 18 mm (3 slots)

• Attālums no galda līdz vārpstas priekšgalam: 150 - 450 mm

Vārpsta:

• Konuss: konuss: 1: BIG-PLUS: BT30 BIG-PLUS

• Dzinējs: 7,5 / 15 kW: BIL30: 7,5 / 15 kW

• Maksimālais griezes moments: 8,86 Nm @ 15 000 apgr./min.

• Tiešā piedziņa

padeves ātrums:

• Ātrā pārvietošanās (X/Y/Z): 90 / 90 / 90 / 90 m/min.

• Griešanas padeve: 35 000 mm/min

• Minimālais palielinājums: 0,0001 mm

ATC (automātiskā instrumentu mainītāja):

• Instrumentu konusveida griezums: BT30

• Maksimālais instrumenta diametrs: 46 mm

• Maksimālais instrumenta garums: 150 mm

• Laiks no instrumenta līdz instrumentam: 2,2 s

• Laiks no skaidas līdz mikroshēmai: 5,2 s

Precizitāte:

• Pozicionēšanas precizitāte: ±0,001 mm

• Atkārtojamība: ±0,0005 mm

Enerģijas patēriņš:

• Barošanas avots: Barošanas avots: AC 200/220V ±10% BAROŠANAS AVOTS: BAROŠANAS AVOTS: AC 200/220V ±10%

• Nepieciešamā jauda: 35 kVA

• Frekvence: 50/60 Hz

• Gaisa spiediens: 0,54 - 0,93 MPa

• Gaisa patēriņš: 430 NL/min

Tvertnes tilpums:

• Dzesēšanas šķidrums: Tvertnes tilpums: 0,5 kg: 320 L

• Eļļas dzesētājs: L 320 L: L 320 L: L 320 L 9.5 L

• Eļļa: 1,8 l

• Hidraulika: 25 L

Standarta aprīkojums:

• Vārpstas eļļas dzesētājs

• Dzesēšanas agregāts

• Šķeldas skalošana

• Lineārā motora dzesētājs

• Skalas atgriezeniskā saite

• Gaisa žāvētājs

• Sinhronizēts pieskaroties

• Darba gaisma

• Automātiska smērvielu eļļošana

• MIMS sistēma (Matsuura Intelligent Meister System)
