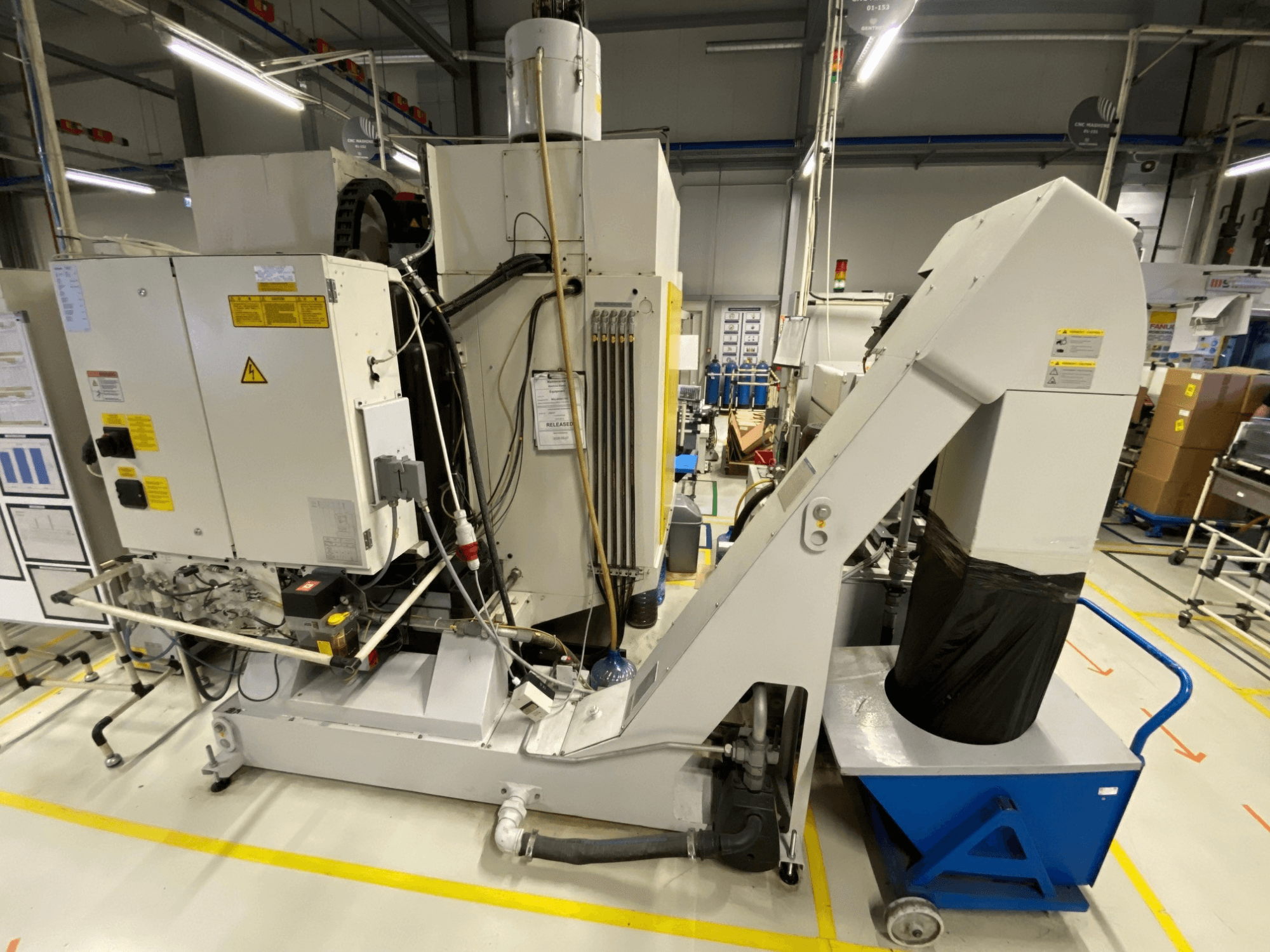

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Pārvietošanās un ātrumi

• Ātrgaitas pārvietošanās (X/Y/Z): 48 m/min

• Padeves ātrums (X/Y/Z): 1–15 000 mm/min

• Traucējumu rādiuss: 380 mm

• Attālums no vārpstas gala līdz galda virsmai: 350–680 mm

Galds

• Fiksēšanas laukums: 850 × 410 mm

• T-veida rievas: 3

• T-veida rievas platums: 14H14 mm

• T-veida rievas attālums: 125 / 250 mm

• Galda augstums no grīdas: 815 mm

• Maks. detaļas svars: 250 kg

Vārpsta

• Vārpstas gultņa diametrs: 50 mm

• Maks. griezes moments: 35 Nm (100 % slodze)

Instrumentu magazīna

• Stacijas: 21

• Maks. instrumenta diametrs: 80 mm

• Maks. instrumenta garums: 200 mm

• Instrumenta fiksēšanas spēks: 2 200 N

• Maks. instrumenta svars: 2 kg/instruments

• Kopējā instrumentu masa: 23 kg

Griešanas jauda

• Maks. metāla noņemšanas ātrums: 600 cm³

• Maks. urbšanas diametrs: 20 mm

• Maks. vītņu griešana: M16

Piespiešanas spēki

• X ass: 2 700 N

• Y ass: 2 700 N

• Z ass: 5 400 N

Elektriskie parametri

• Spriegums/frekvence: 400 V / 50 Hz

• Pieslēgtā jauda: 22 kVA

• Nepieciešamā jauda: 17,6 kW

Pieejamās vienības un darbības laiks

• 1. vienība

  • FANUC sērijas numurs: P182ZL013

  • STAMA sērijas numurs: KMM 021.1705

  • Darbības laiks: 400 h 20 min 5 sek

• 2. vienība

  • FANUC sērijas numurs: P1827L014

  • STAMA sērijas numurs: KMM 021.1704

  • Darba laiks: 29 444 h 47 min 12 sek

Papildu aprīkojums

• KNOLL KF 200/950 dzesēšanas agregāts

  • 1. vienības sērijas numurs: 1347674

  • 2. vienības sērijas numurs: 1347675

• KNOLL 300 K-1 skaidu konveijers

  • 1. vienība S/N: 1347673

  • 2. vienība, sērijas numurs: 1347676
