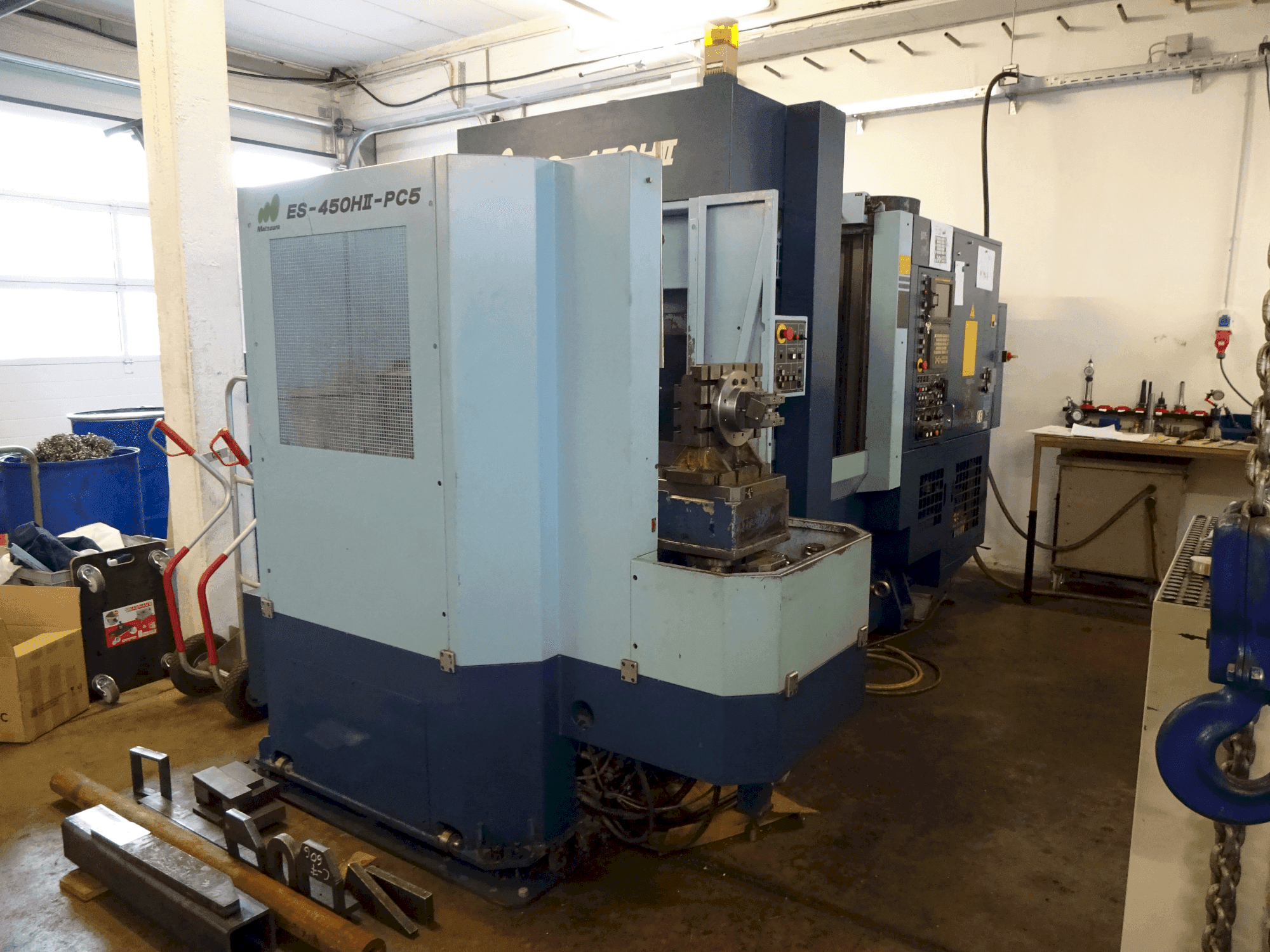

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Galda virsmas augstums (no grīdas): 1000mm

Papildu informācija

Pārvietojas: X ass (kolonna pa labi/pa kreisi): 450mm (250 pa kreisi, 200 pa labi) Y ass (vārpstas galva uz augšu/uz leju): 400mm Z ass (palete uz priekšu/atpakaļ): 400mm (+250, mainot paleti) Apstrādājamais priekšmets Attālums starp paletes augšējo virsmu: 0 mm attālums starp paletes augšējo virsmu 8 līdz vārpstai slīdceļi: 120~520mm Palete: Darba laukums: 300 x 300mm Maksimālais kravas svars: 200kg Virsmas vītņots caurums (izmērs x daudzums): M12 x P1,75 x 32mm Galds Tabulas indeksēšanas leņķis: 1 grāds Galda indeksēšanas ātrums: 1,5 sek/90°, 1lamp8: force7 90°, . Vārpstas Vārpstas gultņa ID: Ø70mm Maksimālais vārpstas griezes moments: 105/1000 minˉ1 Nm Instrumenta skavas spēks: 8,2 kN Vārpstas orientācija: Standarta (elektriska) Vārpstas gaisa pūšana: Standarta padeves ātrums Griešanas federācija (X/Y/Z): 1–1500 mm. 0 ~ 4000 mm/min Mazākais izejas pieaugums: 0,001 mm Automātiskais instrumentu mainītājs Vilkšanas tapas tips: JIS B 6339 velktapa 40P Instrumentu uzglabāšana: 30 gab. Instrumenta izvēles metode: Adreses kods un nejauša izvēle, divvirzienu žurnāla rotācija. (T4) Instrumenta maiņas laiks (no instrumenta līdz instrumentam): 1,5 sek (mazāk par 6kg), 2,0 sek (vairāk par 6kg) Instrumenta maiņas laiks (mikroshēma pret mikroshēmu): 3,2 sek. Instrumenta šķīvja solis: 95,25mm Automātiskais palešu mainītājs Palešu skaits: 2 Palešu maiņas sistēma: Pagriežamā galda metode Palešu maiņas laiks: 8 sek.: 9 sek. Paletes skavas spēks: 41.5kN Paletes svars/gab.: 40kg Paletes izmērs: 300 x 300mm Maksimālais slodzes svars: 200kg Motori Vārpstas motors: Alpha T8/1500 AC 11.0/7.5kW (30min./nepārtraukta ātruma) Padeves motori:/modelis α300s2 4.4kW Y ass: modelis α 22/2000 ar bremzēm AC 4.4kW Z Ass: modelis α 22/3000 AC 4.4kW Hidrauliskais motors: AC 1.5kW Eļļošanas motors: AC elektrisks 0.02kW Dzesēšanas šķidruma jauda: AC 0.02kW Kopējā jauda: AC 0.4KVA Gaisa avots: 0.54~0.93MPa Gaisa ietilpība: 400 L/min Hidrauliskās tvertnes tilpums: 15L Eļļošanas tvertnes tilpums: 2.7L Dzesēšanas tvertnes tilpums: 200L Standarta Pielikumi Instrumenta korpusa aizsargs (ar augšējo vāku) Šķembu plūsma Sinhronizēts krāns Vārpstas eļļas dzesētājs Vārpstas pārslodzes novēršanas ierīce Padeves kods 9. Caur vārpstas dzesēšanas šķidrumu Vārpstas zondes saskarne (bez zondes) Filtermist Swarf konveijera rokasgrāmatas
