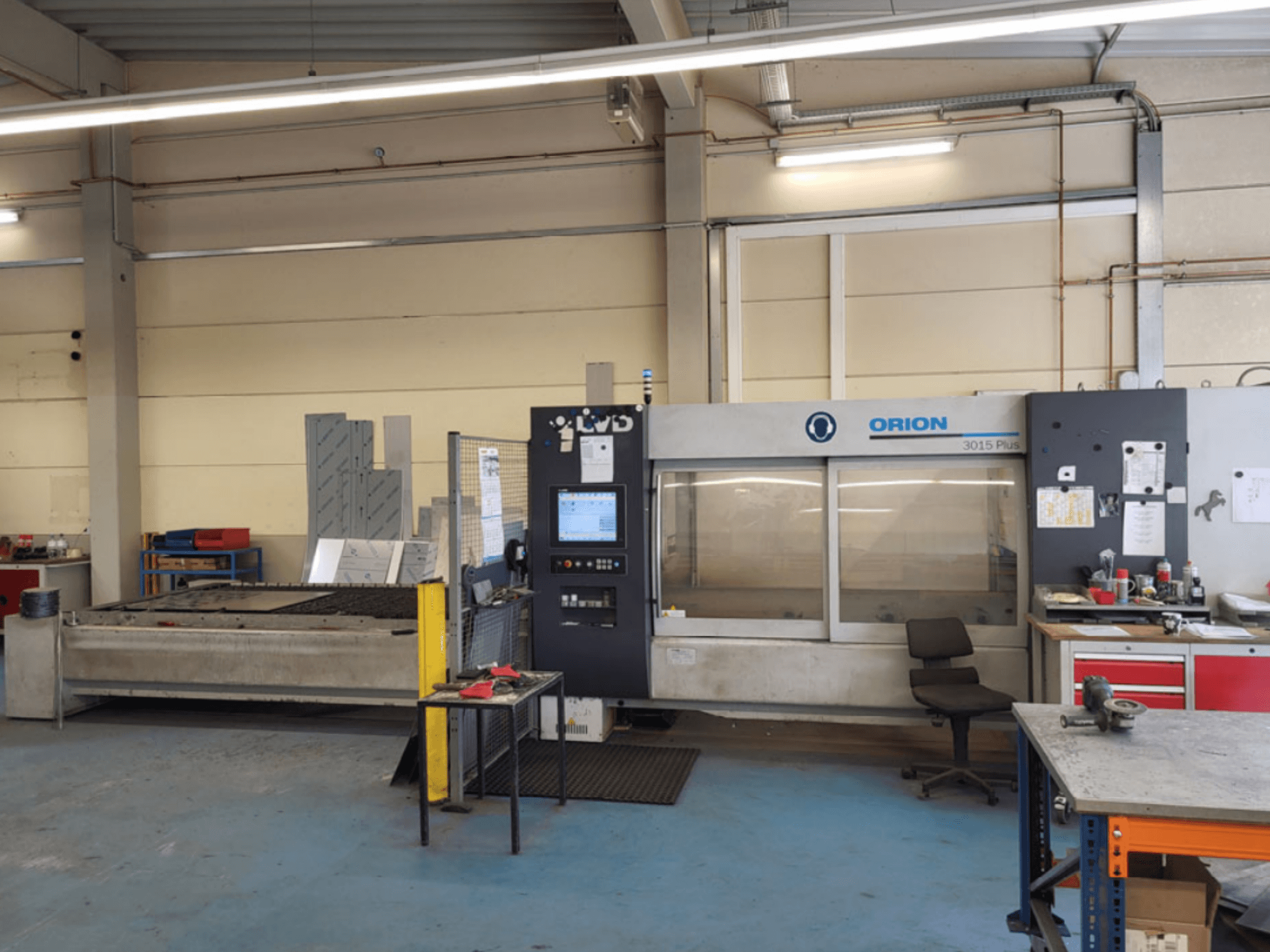

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maksimālais loksnes izmērs: 3000 × 1500 mm

• Maksimālais loksnes svars: 570 kg

• Maksimālais pozicionēšanas ātrums:

  • X/Y asis: 100 m/min.

  • Z ass: 15 m/min

• Atkārtojamība: ±0,025 mm

• Pozicionēšanas precizitāte: ±0,05 mm/m

• Lāzers:

  • Lāzera tips: tips: Fanuc HF-ekskluzīvais CO₂ lāzers: Fanuc HF-ekskluzīvais CO₂

  • Jauda: 2500 W (±2%)

  • Jaudas diapazons: 100-2500 W

  • Jaudas stabilitāte: ±1%

  • Viļņa garums: 10,6 µm

  • Impulsu frekvence: 5 Hz-33 kHz

  • Lāzera gāzes patēriņš: 10 l/h

  • Dzesēšana: Slēgta ūdens cirkulācijas sistēma

• Materiāla griešanas jauda (2500 W):

  • Tērauds: 16 mm

  • Nerūsējošais tērauds (N₂): 10 mm

  • Alumīnijs: 6 mm

Papildu aprīkojums

• Automātiskā iekraušanas/izkraušanas sistēma:

  • Maksimālais loksnes izmērs: 3050 × 1525 × 12 mm

  • Maksimālais kaudzes svars: 2500 kg

  • Maksimālais kaudzes augstums: 100 mm

  • Platība (ieskaitot automātisko iekrāvēju): 8900 × 6600 × 3700 mm

• Kompaktais tornis:

  • Maksimālais loksnes izmērs: 3050 × 1525 × 16 mm (vai 2550 × 1525 × 20 mm).

  • Minimālais loksnes izmērs: 1000 × 1000 mm

  • Maksimālais palešu svars: 3000 kg

  • Maksimālais paliktņa augstums: 240 mm (ieskaitot paliktni)

  • Platība: 8850 × 7200 mm

  • Torņa augstuma opcijas:

    • 4 paliktņi: 4100 mm

    • 6 paliktņi: 4100 mm: 4940 mm

    • 10 paliktņi: 6620 mm

Piezīme: "Min. loksnes izmērs: 1000 × 1000 m" avotā, šķiet, ir pārrakstīšanās kļūda; šeit norādīts kā mm.
