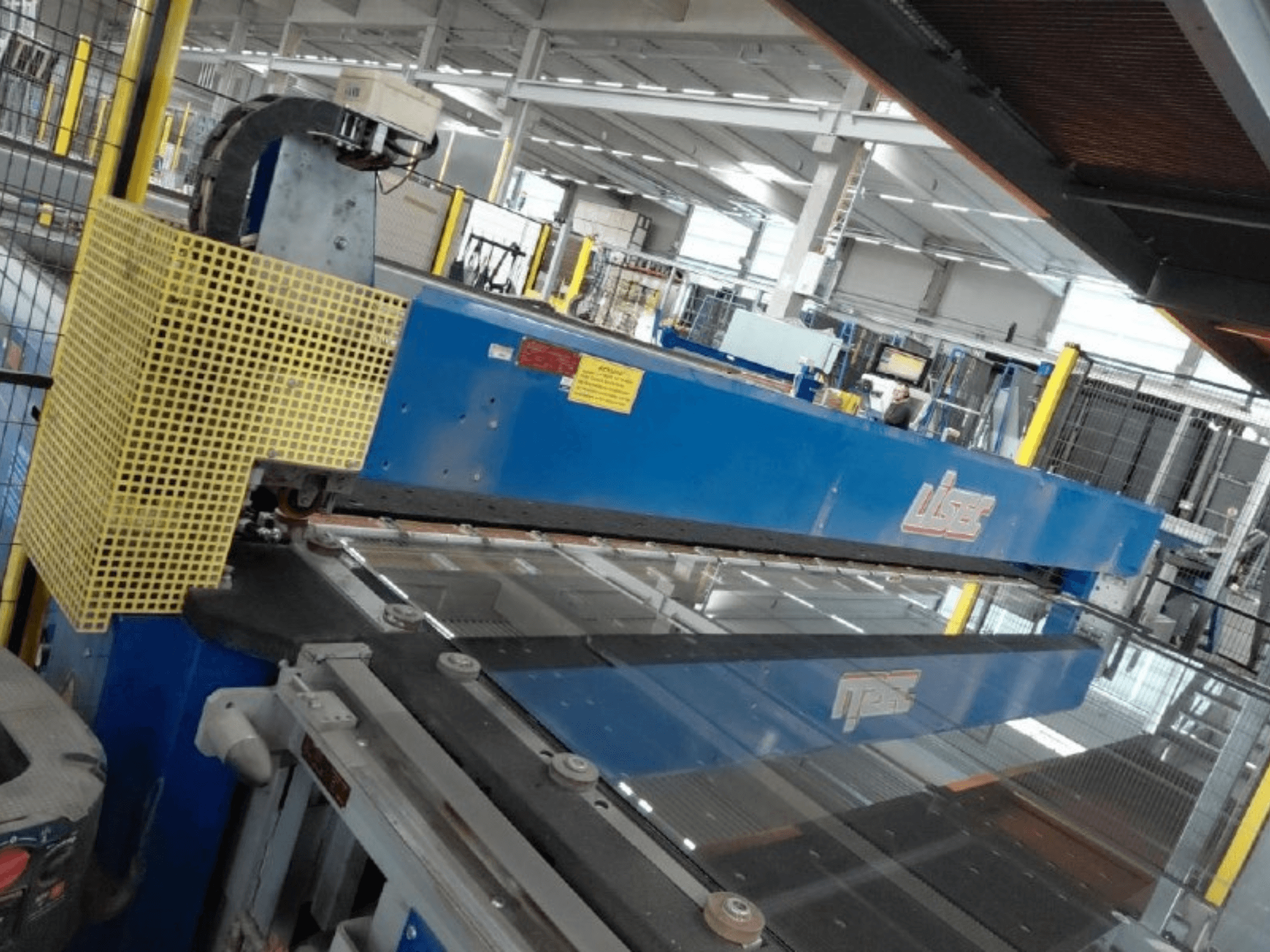

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Iekārtas konfigurācija: Kombinēta automātiskā plūstošā un laminētā drošības stikla (VSG) griešanas līnija ar sadalīšanas, transportēšanas un apgriešanas moduļiem

- Sistēmas ražotājs: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Ražošanas gadi (līnijas integrācija): 2009. un 2016. gads (jaukta uzstādīšana)

- Darbības statuss: Pašlaik uzstādīta un darbojas aktīvā ražošanā (iespējama pārbaude „līdz gatavai lietošanai”)

- Līnijas standarta spriegums: 400 V / 50 Hz (3/N/PE~ 400 V, vadība: 24 V AC/DC)

- Darba spiediena gaisa spiediens: 6,00 – 8,00 bar

- Kopējais uzstādītais svars: > 28 400 kg

MODUĻU SADALĪJUMS UN ATSEVIŠĶAS SPECIFIKĀCIJAS:

1. VSG (laminēta drošības stikla) apstrādes sekcija:

- Pozīcija 01: LISEC PTV-60/30RE (izgatavošanas gads: 2009)

* Tips: Laminētā stikla griešanas iekārta (Verbundglasschneidanlage)

* Svars: 5 640 kg | Elektriskie parametri: 400 V / 50 Hz

- Poz. 02: LISEC VZ Linie 2 (izgatavošanas gads: nav datu)

* Tips: Montāžas vienība / līnijas savienošanas nodaļa

- Poz. 03: LISEC LKT-45/45TS (izgatavošanas gads: 2009)

* Tips: Apstrādes / atbalsta gaisa spilvenu galds

* Svars: 3 200 kg | Pieslēgtā jauda: 61,28 kVA | Gaisa spiediens: 8,00 bar

- Poz. 04: LISEC VB-33 (izgatavošanas gads: 2009)

* Tips: Laminētā stikla līnijas apakšsastāvs

* Svars: 2 200 kg | Pieslēgtā jauda: 17,00 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 05: LISEC FASV-33 (izgatavošanas gads: 2016)

* Tips: automatizēts izvirzīto PVB plēves nogriešanas/noņemšanas mehānisms

* Svars: Nav norādīts | Pieslēgtā jauda: 0,83 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 06: LISEC VB-33 (izgatavošanas gads: 2016)

* Tips: Laminētā stikla griešanas mašīna

* Svars: 2 200 kg | Pieslēgtā jauda: 18,83 kVA | Gaisa spiediens: 6,00 bar | Maksimālā slodze: 43 kg/m²

- Poz. 07: LISEC AL-32/33N (izgatavošanas gads: 2016)

* Tips: Stikla fiksatora un pozicionēšanas sekcija

* Svars: 1 830 kg | Pieslēgtā jauda: 25,88 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 08: LISEC BTA-20/26 (izgatavošanas gads: 2016)

* Tips: horizontāls lentes transportieris

* Svars: 1 020 kg | Pieslēgtā jauda: 6,08 kVA | Gaisa spiediens: 6,00 bar | Maksimālā slodze: 50 kg/m²

2. Plakanā stikla apstrādes un pārvietošanas sekcija:

- Pozīcija 09: LISEC BTA-20/26 (izgatavošanas gads: 2016)

* Tips: horizontāls lentes transportieris

* Svars: 1 020 kg | Pieslēgtā jauda: 6,08 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 10: LISEC BTA-40/26 (izgatavošanas gads: nav datu)

* Tips: horizontāls transporta / atbalsta galds

* Svars: Nav norādīts | Elektriskie parametri: Nav norādīti

- Pozīcija 11: LISEC BTA-20/26 (izgatavošanas gads: 2016)

* Tips: horizontāls lentes transporta konveijers

* Svars: 1 020 kg | Pieslēgtā jauda: 9,05 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 12: LISEC BTS-37/33 (izgatavošanas gads: 2016)

* Tips: Manuāls sadalīšanas galds ar integrētām sadalīšanas stieņiem

* Svars: 1 543 kg | Pieslēgtā jauda: 15,75 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 13: LISEC LKT-10/33 (izgatavošanas gads: 2016)

* Tips: horizontāls gaisa spilvenu pārvietošanas galds

* Svars: 250 kg | Pieslēgtā jauda: 4,50 kVA | Gaisa spiediens: 6,00 bar | Maksimālā slodze: 33 kg/m²

- Pozīcija 14: LISEC BTA-40/26 (izgatavošanas gads: 2009)

* Tips: horizontāla lentes transporta konveijera vienība

* Svars: 1 154 kg | Pieslēgtā jauda: 2,30 kVA | Gaisa spiediens: 8,00 bar | Maksimālā slodze: 50 kg/m²

- Pozīcija 15: LISEC TBY-26/12 (izgatavošanas gads: 2009)

* Tips: Starpposma transporta modulis

* Svars: 255 kg | Pieslēgtā jauda: 0,00 kVA | Gaisa spiediens: 6,00 bar

- Pozīcija 16: LISEC RWF-33/25 (izgatavošanas gads: 2009)

* Tips: Rullīšu/lentes pārvietošanas mezgls

* Svars: 975 kg | Pieslēgtā jauda: 4,59 kVA | Gaisa spiediens: 8,00 bar

- Pozīcija 17: LISEC BTA-30/33 (izgatavošanas gads: 2009)

* Tips: horizontāls lentes transporta galds

* Svars: 980 kg | Pieslēgtā jauda: 2,30 kVA | Gaisa spiediens: 8,00 bar

- Pozīcija 18: LISEC RBA-25 (izgatavošanas gads: 2009)

* Tips: Peldlīnijas izlīdzināšanas/apstrādes mezgls

* Svars: 820 kg | Pieslēgtā jauda: 1,46 kVA | Gaisa spiediens: 8,00 bar

- Pozīcija 19: LISEC TBX-33/12 (izgatavošanas gads: 2009)

* Tips: Lentes pārvietošanas/pacelšanas mezgls

* Svars: 290 kg | Pieslēgtā jauda: 0,00 kVA | Gaisa spiediens: 8,00 bar

- Pozīcija 20: LISEC BTA-60/33 (izgatavošanas gads: 2009)

* Tips: horizontāls lieljaudas konveijera galds

* Svars: 1 560 kg | Pieslēgtā jauda: 18,22 kVA | Gaisa spiediens: 0,00 bar

- Pozīcija 21: LISEC ARS-33 (izgatavošanas gads: 2009)

* Tips: Daudzvirzienu lodīšu pārvietošanas un pozicionēšanas platforma

* Svars: 580 kg | Pieslēgtā jauda: Nav norādīta | Gaisa spiediens: 8,00 bar

- Pozīcija 22: LISEC ESL-60/30RS (izgatavošanas gads: 2009)

* Tips: Automātiska CNC plakanā stikla griešanas tilta un galda sistēma

* Svars: 6 380 kg | Pieslēgtā slodze: 14,90 kVA | Gaisa spiediens: 8,00 bar | Pilna slodze: 21,50 A
