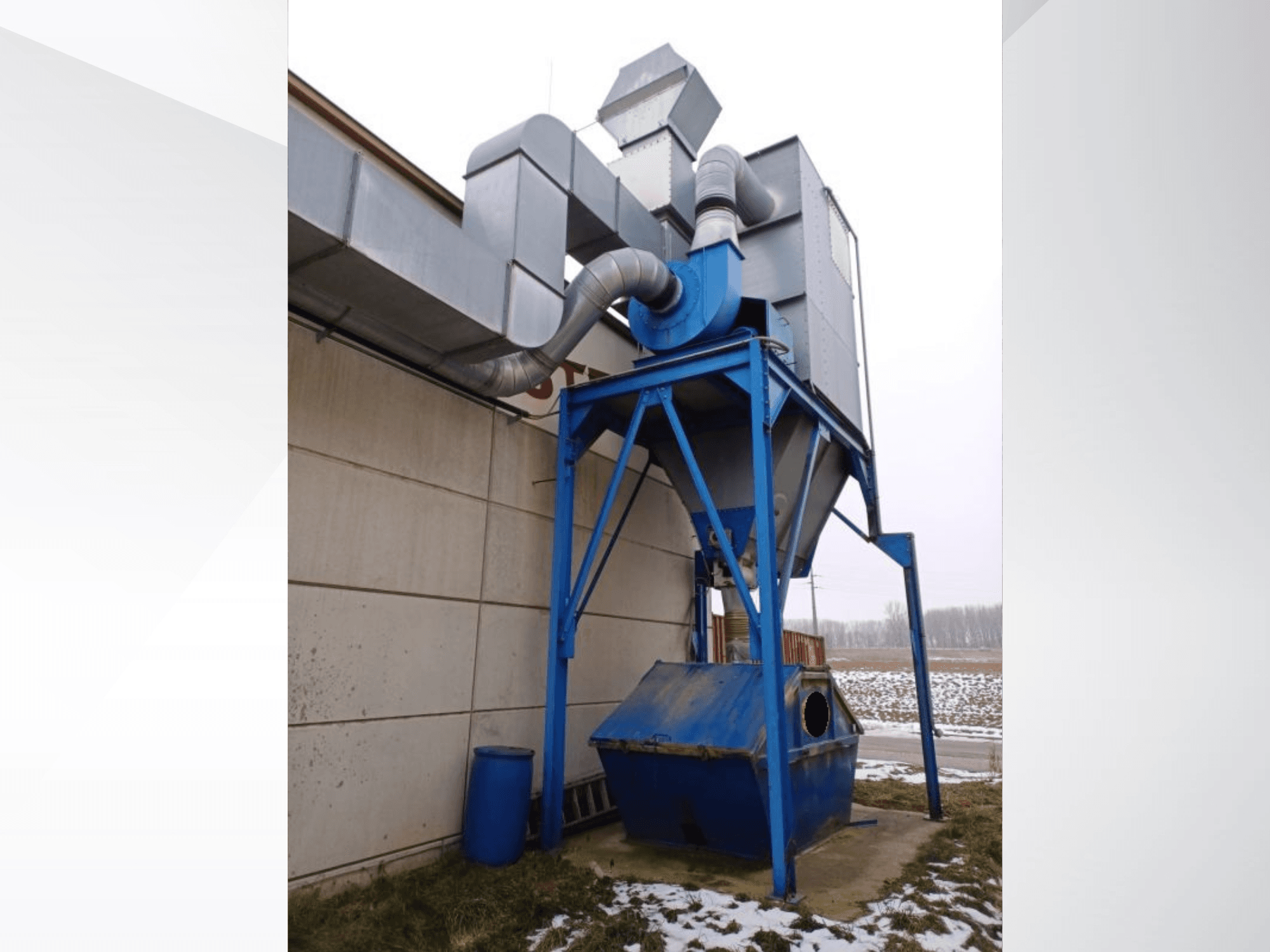

LBH - Suction systemAT-OTH-LBH-2002-00001

• Atgriezeniskā/izplūdes gaiss (tehniskie dati):

  • Kanāla šķērsgriezums: 700 x 700 mm

  • Atgriezeniskā gaisa ātrums: 7,5 m/s

  • Izplūdes gaisa ātrums darbnīcā: <0,5 m/s

  • Skaņas spiediens 3 m attālumā no izplūdes atveres (ekspluatācija vasarā): 55 dB(A)

• Nosūces ventilators:

  • Konstrukcija: konstrukcija: Izplūdes ventilators: radiālais ventilators ar siksnas piedziņu (lāpstiņrati statiski/dinamiski līdzsvaroti).

  • Tips: VSR-080-0450-K

  • Motora jauda: 22 kW

  • Gaisa plūsma: 13 750 m³/h

  • Kopējais spiediens: 3000 Pa

  • Galvenās caurules diametrs (ventilatora pusē): 450 mm (ventilatora diametrs)

  • Izsūknēšanas ātrums: 24 m/s

  • Skaņas spiediens 3 m attālumā: 78 dB(A)

• Starpfiltru sistēma:

  • Filtrējošais materiāls: Poliestera adatu filca šļūtenes

  • Tīrīšana: 2 vibrācijas motori, katrs 180 W / 3000 min-1.

  • Filtrēšanas laukums: 155 m²

  • Filtra platības slodze: 20 m²: 88 m³/h uz m²

  • Atlikušie putekļi tīrā gaisā: <0,2 mg/m³

  • Pielietojuma kategorijas: U, S, G

  • Uzstādīšana: Ārpus telpām ar cinkotu apšuvumu, kas aizsargā pret nelabvēlīgiem laikapstākļiem.

  • Dzinēji: - ar aizsargapvalku, kas pārklāts ar aizsargapvalku, ar aizsargapvalku: Pārnesumkārbas motors skrūvkonveijeram 0,55 kW; pārnesumkārbas motors slūžām (rotācijas vārsts) 0,55 kW.

• Cauruļu sistēma (tehniskie dati):

  • Galvenā skaidu ieguves caurule: Ø459 mm

  • Gaisa plūsmas ātrums izsūknēšanas punktos: 22-26 m/s

Papildu aprīkojums

• Cauruļvadi un drošība:

  • Cinkots atgriezeniskā/izplūdes gaisa cauruļvads

  • Pārbaudīta K90 ugunsdrošības aizbīdņa pie sienas caurlaides.

• Vadība/automātika:

  • Frekvenču pārveidotājs (VFD) slēdžu/vadības skapī mainīgam gaisa daudzumam.

• Vibrācijas/trokšņa izolācija:

  • Ventilators uzstādīts uz vibrācijas slāpētājiem

  • Sūkšanas un spiediena puses kompensatori

• Filtra izvadīšana un apstrāde:

  • Skrūves konveijers (izkraušanas skrūve) ar sliekveida zobratu piedziņu.

  • Rotācijas vārsts (slūžas) ar gumijas blīvējošiem elementiem; zobrata/ķēdes piedziņa.

  • Šķembu savākšanas tvertne (zem filtra izplūdes)

• Aizsardzības un drošības sistēmas:

  • Ugunsdzēsības līnija ar sprauslām, novietota ārpusē un uz leju, noslēdzas ar C-veida savienotāju.

  • Sprādzienbīstamas ierīces (sprādzienbīstamība) saskaņā ar VDI 3673.

• Cauruļvadi un savienojuma aparatūra:

  • Cinkots cauruļvadu tīkls ar caurulēm, līkumiem, atzarojumiem, skavām, skavām.

  • Pārejas/uzmavas uz mašīnām

  • Elastīgas nosūces šļūtenes ar šļūteņu skavām

  • Cinkots noslēgvārsts neizmantotajiem nosūces punktiem
