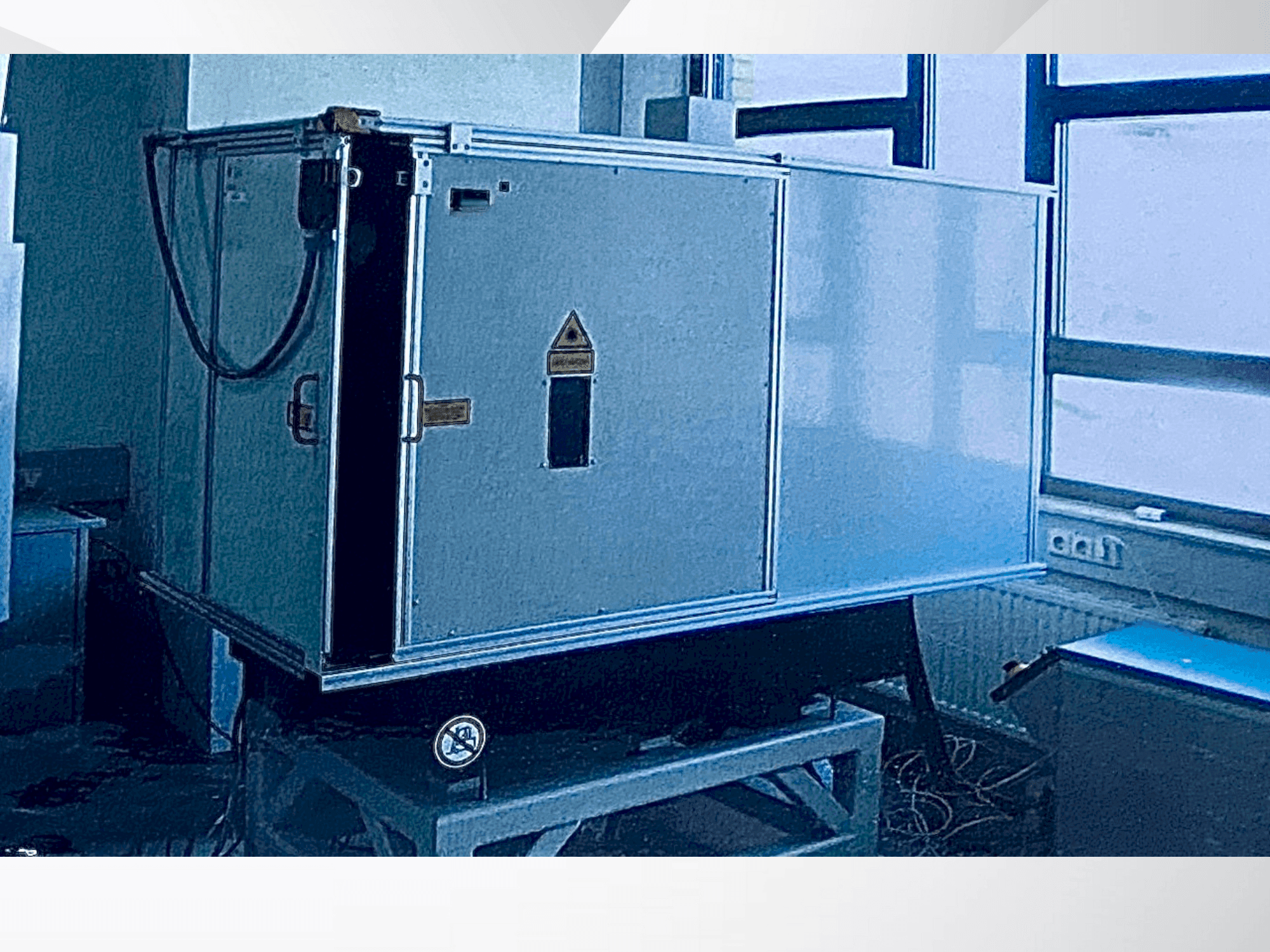

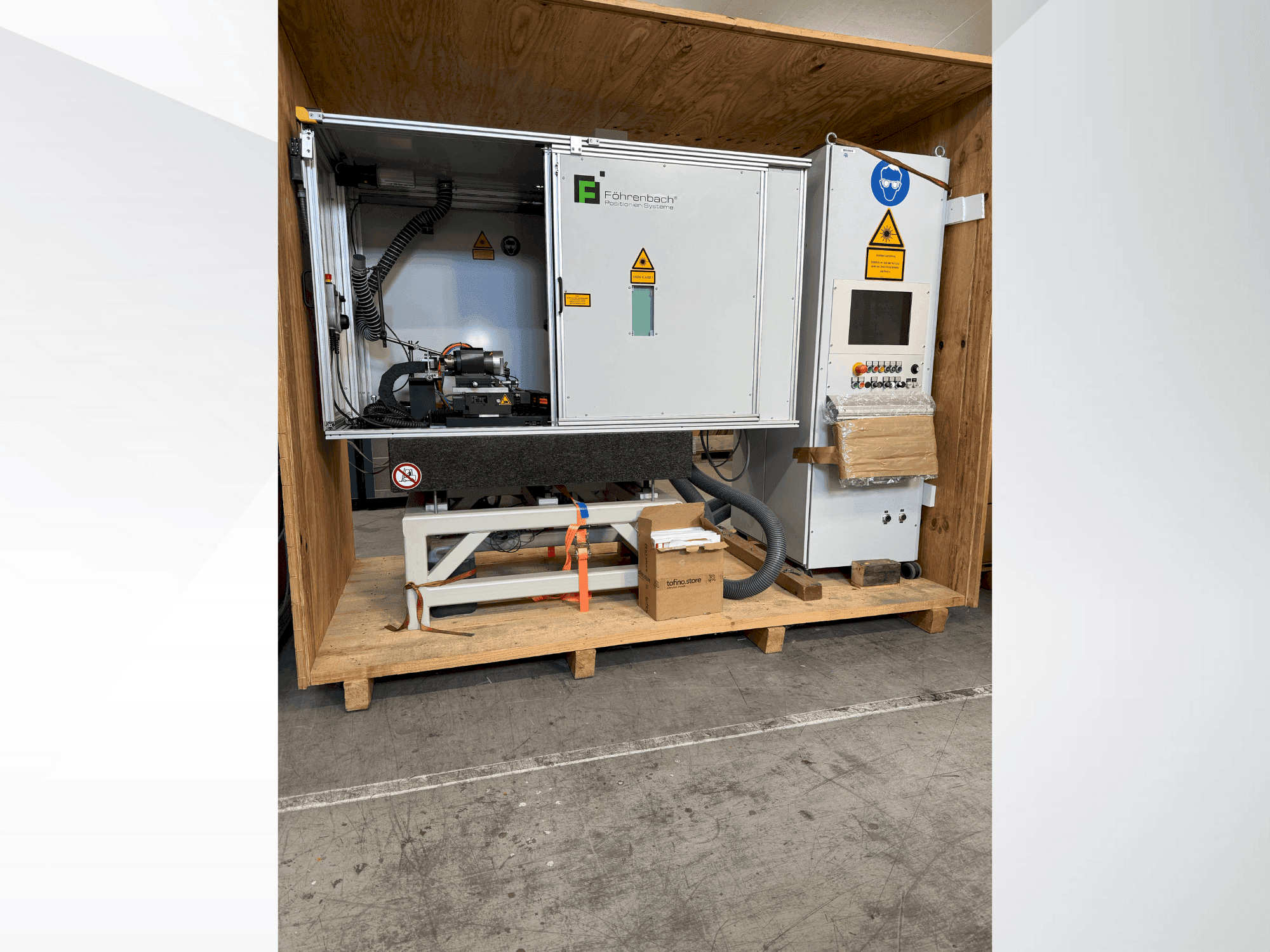

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Pieteikums: 4 asu pozicionēšanas sistēma lāzerapstrādei/lāzergriešanai

• Pamatne un korpuss:

  • Izmēri DxPxV 1115 x 443 x 814 mm; krāsa RAL 7035.

  • Granīta konstrukcija ar pamatplāksni, granīta leņķis, gultņu bloki, vītņotas bukses.

  • Lāzera drošības kabīne, 4. klase (EN 60825-1), pilns apvalks ar skatu logiem.

  • Priekšējās bīdāmās durvis ar rokturi, integrēts lāzera drošības logs, kameras atbalstīts lāzera aizsargstikls

  • Tērauda loksnes 2 mm, pulverkrāsojums RAL 7035; noņemams vāks

  • 3-krāsu signāllampiņa; durvju bloķēšanas slēdzis; profila rāmis 30x30 un 60x30

• Asu konfigurācija:

  • A ass: RT3A 100x100 tiešās piedziņas rotācijas galds.

  • Z ass: PFS 325x300 precīzijas slaids

  • Y ass: PFL 230/400 lineārā ass

  • X ass: 180/100 lineārā ass

• XY galds (PFLG 400x100):

  • Brauciens: X 400 mm, Y 100 mm; ātrums 6 m/min.

  • Pozicionēšanas precizitāte ±0,005 mm/300 mm; atkārtojamība ±0,001 mm.

  • Paātrinājums 10 m/s²; maksimālā slodze 1 kg

  • Nepārtrauktais spēks ar dzesēšanu 1110 N; lineārā motora piedziņa

  • Materiāls: čuguns GGG-25; dzesēšana ar ūdeni

  • Kodētājs: Heidenhain LC 483, precizitātes klase ±5 µm

• Z ass:

  • Brauciens 300 mm; ātrums 0,12 m/min.

  • Pozicionēšanas precizitāte 0,03 mm/300 mm; atkārtojamība 0,003 mm.

  • Lodīšu skrūve K25x5, precizitātes klase T5; iepriekš noslogota vārpsta.

  • Motora montāža ar atloka savienojumu; materiāls čuguns; vertikāla uzstādīšana.

• Rotācijas ass (A/C ass) RT3A100x100:

  • Elektroniski komutēts 3fāžu sinhronais motors

  • Galda diametrs 99 mm; caur caurumu 20 mm; centrēšana 30 H7

  • Svars 5,2 kg; aizsardzības klase IP40 (IP54 ar gaisa attīrīšanu)

  • Gājiens <4 µm; līdzenums 4 µm; koncentricitāte ±1,5 µm.

  • Maksimālais ātrums 1300 apgr./min

  • Mērīšanas sistēma: Renishaw Signum; signāla periods 20 µm; izeja 1 Vss

  • Līdzstrāvas saites spriegums 600 V

  • Griezes moments: nominālais ar gaisa dzesēšanu 1,5 Nm; nominālais ar ūdens dzesēšanu 2,5 Nm; maksimālais 5 Nm.

• Lāzera sistēma:

  • tips: lāzera tips: LASAG KLS 246 CL60

  • Elektriskā jauda: 400 V maiņstrāva, 3 fāzes, 50/60 Hz, 11 kVA

  • Svars: barošanas bloks 200 kg; lāzera galva 35 kg; lāzera avots 25 kg.

  • Lāzera kabeļa garums 4 m

  • Savienojumi: strāvas padeve, kontaktplāksne, dzesēšanas ūdens

• Vadības sistēma:

  • L2-CNC programmatūra; IPC sistēma 820-W CNC; SERCOS saskarne.

  • I/O: 24 ieejas, 16 izejas; paplašināmas

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Manuālās vadības bloks ar rokas riteni; palaišana/apstāšanās; avārijas apstāšanās; lāzera E-stop integrācija

  • Programmējams paātrinājums; asu kļūdu kompensācija līdz 1000 punktiem

  • 15" TFT skārienekrāns

• Piedziņas:

  • Maiņstrāvas servomotors, nominālais griezes moments 2,35 Nm

  • Absolūtā enkoders 512 inkrementi; ar bremzi

Papildu aprīkojums

• Ūdens recirkulācijas dzesētājs (AKW13):

  • Temperatūras diapazons no +6 līdz +26 °C; dzesēšanas jauda 1,7 kW pie 15 °C

  • Aukstumnesējs R134a; uzlāde 0,8 kg.

  • Kompresora jauda 0,6 kW; enerģijas patēriņš 1200 W.

  • Barošanas avots 230 V, 50 Hz; strāva 6,4 - 6,5 A

  • Tvertnes tilpums 11 l; plūsmas ātrums 0,55 m³/h; spiediens <1 bar

  • Pieļaujamais darba spiediens 18 bāri; sūknis: misiņa centrbēdzes sūknis.

  • Izmēri 360 x 705/815 x 750 mm; svars 60 kg; trokšņa līmenis <70 dB(A)

• Korpusa dzesēšanas bloks (Rittal SK):

  • Nominālais spriegums 230 V, 50 Hz, 1~

  • Nominālā strāva 5,4 A; palaišanas strāva 12,0 A; priekšdrošinātājs 10 A

  • Nominālā dzesēšanas jauda 825/875 W; lietderīgā dzesēšanas jauda 1000/790 W

  • Aukstumnesējs R134a, 325 g.

  • Pieļaujamais spiediens: HD/HP 25 bar, ND/LP 16 bar.

  • Temperatūras diapazons no 20 °C līdz 55 °C; trokšņa līmenis 64 dB(A); svars 39 kg
