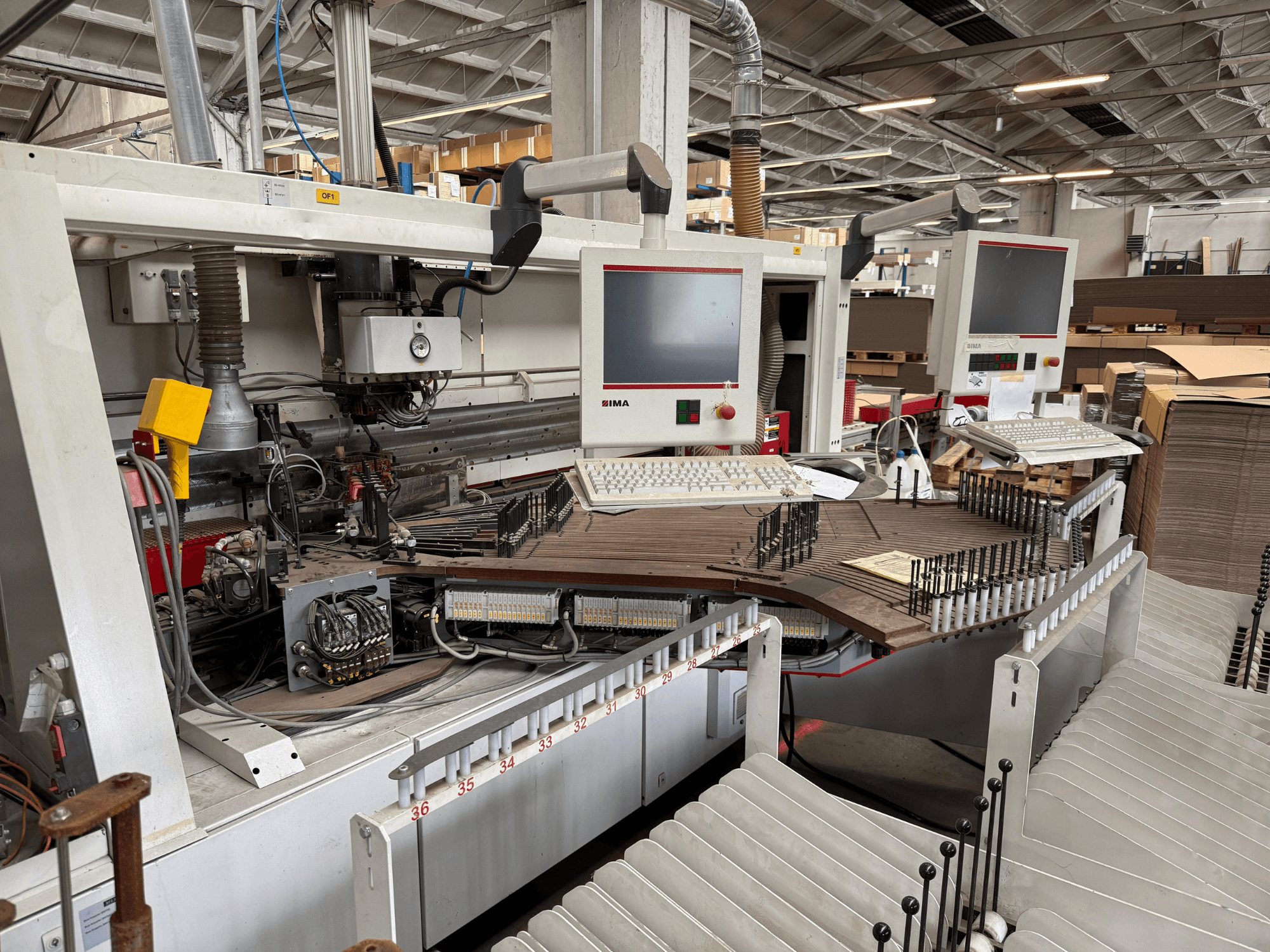

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Papildu informācija

• Motora jauda: 2 x 45 kW, 150 Hz

• Motora ātrums: 9000 apgr./min

• Barošanas avots: 230 V

• Sildīšanas jauda: 6 x 500 vati

• Regulēšanas diapazons: 0,5 kW (500 W), 0,5 kW (500 W): Vertikālais diapazons: aptuveni 17 mm, horizontālais - aptuveni 30 mm.

• Gājiens: Maks. 8 mm

• Rullīša diametrs: Maks. 850 mm

• Malas augstums: 14 - 65 mm

• Apstrādājamo detaļu projekcija: Min. 30 mm + malas biezums, maks. 80 mm, ieskaitot malas biezumu

• Gabala garums: Min. 130 mm

• Gabalu atstarpe: min. 300 mm

• Attālums starp apstrādājamām detaļām: Min. 990 mm

• Detaļas biezums: Min: Min. 8 mm, Min. 12 mm ar izsekošanas riteni, maks. 80 mm

• Atsevišķa izsekošanas sagataves projekcija: Min. 30 mm

• Dubultas izsekošanas sagataves projekcija: 30 mm: Min. 38 mm, maks. 4 profiliem, maks. 50 mm

• Frēzes galviņas diametrs: 125 mm

• Motora vārpsta: 30 x 68 mm diametrs

• Iekšējā vītne: M16, atkarībā no motora, kreisā vai labā pusē.

• Pļaušanas šķērsgriezums Motora jauda: 0,20 kW, 200 Hz 400 V, 12000 apgr./min, maks. 195 mm², opcija: 0,66 kW, pagarinājums līdz maks. 1100 mm²

• Instrumenta diametrs: 160 mm / 48 zobi

• Pagrieziena diapazons: 30 mm: 0 un 25 grādi

• Apstrādājamo detaļu ātrums: Maks. 30 m/min malas šķērsgriezumam 3 x 45 mm

• Malas pārkare: Augšējā mala, maks. 3 mm, apakšējā mala, maks. 2 mm taisnām malām

• Malas materiāls: malas, maks. 4 mm kokam un plastmasai; alumīnija, maks. 3 mm.
