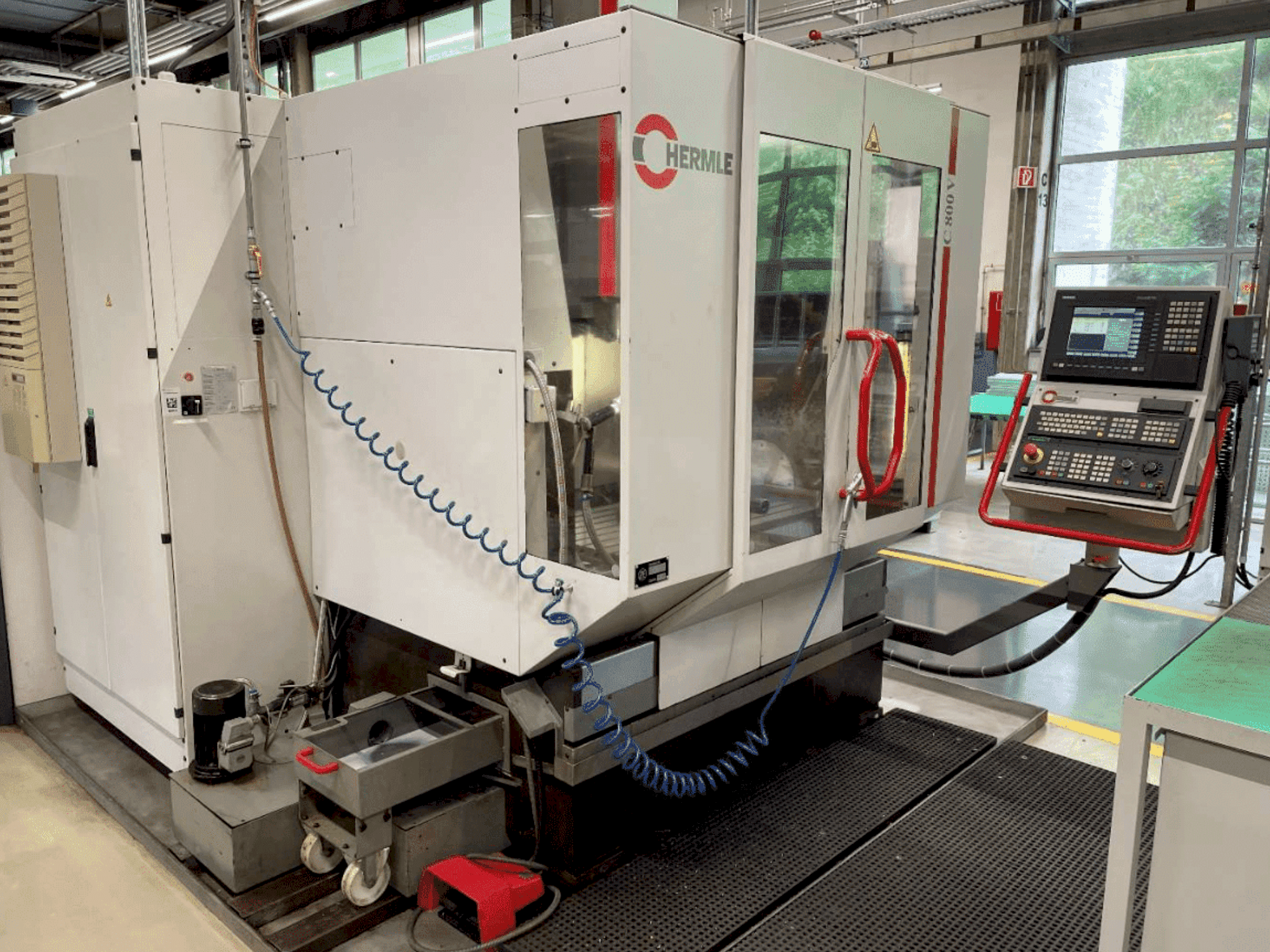

HERMLE - C800VDE-MIL-HER-1999-00003

Mašīnas priekšrocības

Mašīnu tehniskās priekšrocības

• Dzesēšanas šķidruma tvertne: 300 l; 40 l/min pie 3 bāriem

• Galda izmērs: darba virsma aptuveni 1000 mm x 560 mm.

• Nepieciešamā platība: 4. 5 x 3. 3 m

• Pieejamie agregāti: 2

Papildu informācija

Mašīna joprojām ir darbināma

Ar maksimālo iespīlēšanas laukumu 1000 x 560 mm var apstrādāt sagataves, kas sver līdz 1500 kg.
Instrumentu mainītājs ar 30 magazīnu pozīcijām.

300 litru dzesēšanas šķidruma rezervuārs

Stiprinājuma galds

1000 x 560 mm

Vadības sistēma

Siemens S 840 D ekrānvadības vadības sistēma ar ekrānu

Dzesēšanas sistēma - eļļošana

Dzesēšanas šķidruma rezervuāra tilpums: 300 litri

Plūsmas ātrums/spiediens: 40 l/min pie 3 bāriem

Automātiskā eļļošana - decentralizēta ar smērvielas dozatoru

Pneimatika:

Saspiestā gaisa pieslēgums p ≥ 6,0 bar

Saspiestā gaisa patēriņš pie 6,0 bar (standarta): aptuveni 9,0 Nm³/h

Saspiestā gaisa patēriņš ar papildu izpūšanas ierīci pie 6,0 bāru:

+ aptuveni 58 Nm³/h

Saspiestā gaisa patēriņš ar papildu SF vārpstu pie 6,0 bāru:

+ aptuveni 26 Nm³/h

Elektriskā sistēma:

Darba spriegums: 400 V; 3 PH: 50 Hz

Vadības spriegums: 220 V AG; 24 V DC

Kopējā pievienotā slodze (standarta mašīna 8000 vai 15000 apgr./min) 32 kVA

Kopējā pieslēgtā slodze (ar iekšējo dzesēšanas šķidruma padevi vai citām elektriskām opcijām) 43 kVA

Kabeļa šķērsgriezums 16 mm²

Drošinātāju aizsardzība 63 A

Izmēri - svars

HERMLE C 800 V - ieskaitot aizsargapvalku (garums x platums x augstums) 2,70 × 2,21 × 2,93 m

Nepieciešamā platība (D x Š x V) 4,50 × 3,50 m

Kopējais svars aptuveni 7200 kg

Pacelšanas instrumentu mainītājs ar 30 instrumentu pozīcijām gredzenveida magazīnā

Vārpstas motora jauda pie 100% darba cikla 10,5 kW

Ātruma diapazons: Griešanās ātrums: 20 ... 8000 apgr./min

Instrumentu turētājs ISO 40, līdzīgs DIN 2079

Instrumentu iespīlēšana hidromehāniski, iespīlēšanas spēks pie 8000 apgr./min*' 11 kN

Instrumentu iespīlēšana: hidromehāniska, iespīlēšanas spēks pie 15 000 apgriezieniem min* 9,3 kN

Vārpstas diametrs pie priekšējā gultņa: 70 mm

Padeves piedziņa

Atsevišķi padeves motori katrai asij - trīsfāzu (bez sukas):

padeves diapazons X, Y un 2: manuāls / ar programmas vadību:

1 ... 2 000 / 30 000 mm/min.

Padeves spēks visās asīs (pie 80% darba cikla): 8,000 N

X-Y-Z asīs: 35 m/min.

Izmanto minerālu lējumu (8 reizes augstāka mašīnas amortizācija), bez pārnesumkārbas,

pēc izvēles jumts, saspiestā gaisa trokšņa slāpētājs utt.

Apgaismojums

Mašīnas apgaismojums ar 2 halogēna lampām > 500 luksu.

Darba diapazons

Garenvirziena X ass: 800 mm

Šķērseniskā Y ass: 600 mm

Vertikālā Z ass: 500 mm mm mm

Mērīšanas sistēma

Tiešā mērīšana X, Y, Z:

Izšķirtspēja 0,1 µm

Ieejas vienība 0,1 µm

Pieaugums 0,1 µm
