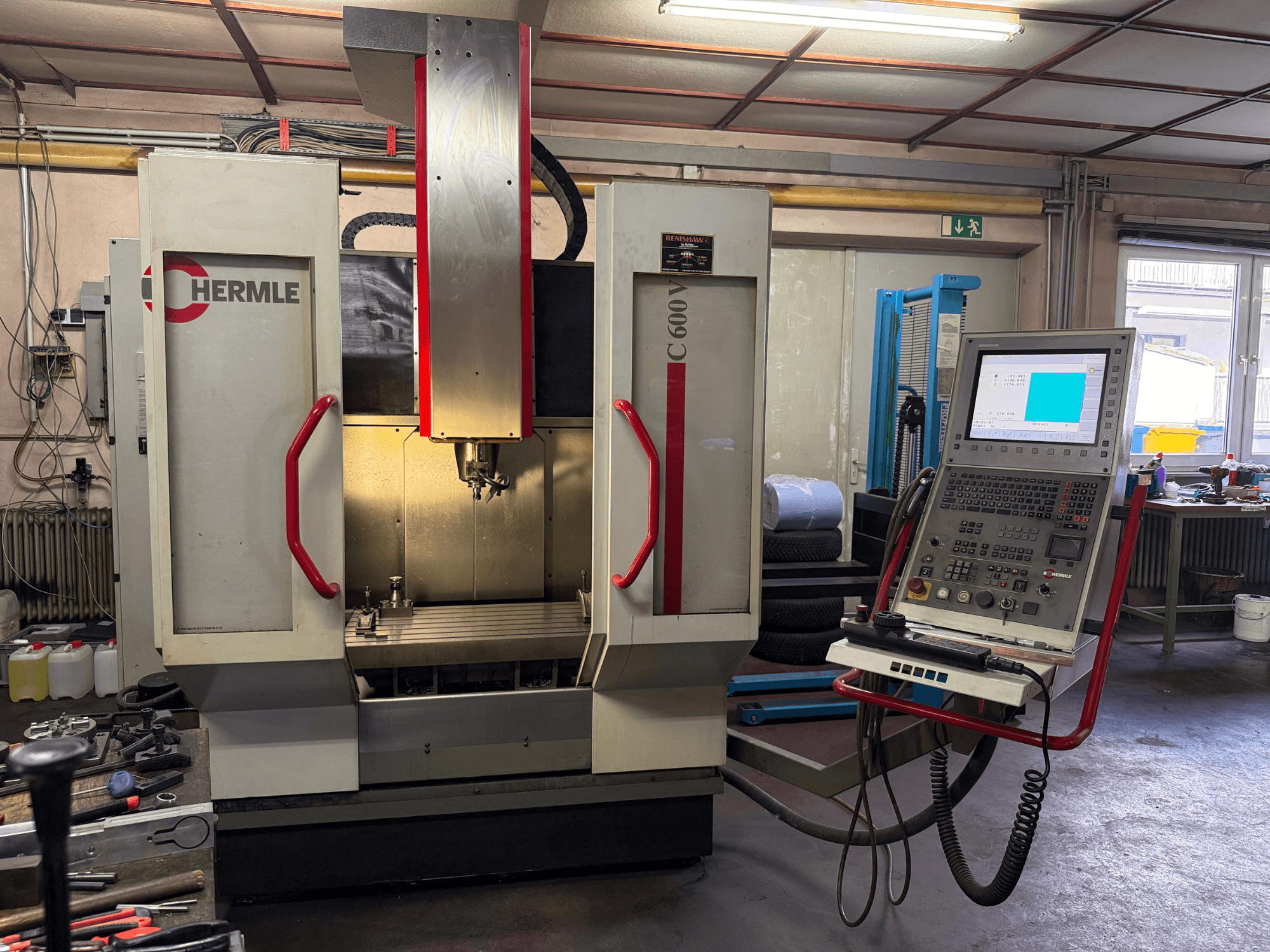

HERMLE - C600VDE-MIL-HER-2001-00005

• Vārpstas stundas: 7,000 h

• Mašīnas konstrukcija: Modificēta portālceltnes konstrukcija

• CNC vadība: Heidenhain iTNC 530 ar 15" TFT krāsu ekrānu.

  • Elastīga kontūru programmēšana

  • 6 GB detaļu programmu atmiņa

  • 0,5 ms bloku apstrādes laiks

  • Paralēla darbība ar grafiku

  • Vītņu griešana (stingra griešana; bez kompensējoša skavas turētāja)

  • Instrumentu darbmūža uzraudzība

  • Ethernet interfeiss

• Padeves piedziņas

  • Padeves spēks: 6000 N

  • Ātra pārvietošanās: 35 m/min

  • Paātrinājums: 5 m/s²

  • Padošanas skrūves diametrs/pakāpiens (X/Y/Z): 40 / 20 mm

• Mērīšanas sistēma: Tiešā skala, izšķirtspēja 0,0001 mm

• Pozīcijas pielaide (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Galvenā vārpsta

  • Griezes moments (100% / 40% ED): 87 / 130 Nm

  • Konusveida griezums: SK40 (atbilstoši DIN 2079), instrumentu turētājiem atbilstoši DIN 69871 A

• Stīvs stiprinājuma galds

  • Galda virsma: 800 x 465 mm

  • Maksimālā slodze: 1 000 kg

  • T-veida atveres: 7 atveres, izmērs 14 mm H12, attālums starp atverēm 63 mm

  • Vadības slots (4. no aizmugures): 14 mm H7

• Instrumentu mainītājs

  • Žurnāla pozīcijas: 30

  • Maksimālais instrumentu diametrs: 80 mm (125 mm ar brīvām blakus pozīcijām)

  • Maksimālais instrumenta garums: 250 mm

  • Maksimālā magazīna slodze: 120 kg

  • No mikroshēmas līdz mikroshēmai (VDI 2852): 5.5 s

• Dzesēšanas sistēma

  • Izvelkama skaidu kaste un pieejams skaidu ekrāns

  • Tvertne: 200 l

  • Plūsmas ātrums: 40 L/min pie 3 bāriem

• Komunālie pakalpojumi

  • Pieslēgtā slodze: 400 V / 50 Hz

  • Jaudas patēriņš: 22 / 35 kVA

  • Saspiestais gaiss: 6 bāri

• Citas funkcijas

  • Elektriskās termiskās izplešanās kompensācija

Papildu aprīkojums

• Elektroniskais rokas vadības modulis (rokas pagrieziens)

• SK40 mērīšanas zondes sistēma

• Izplūdes ierīce

• Šķembu skalošanas pistole
