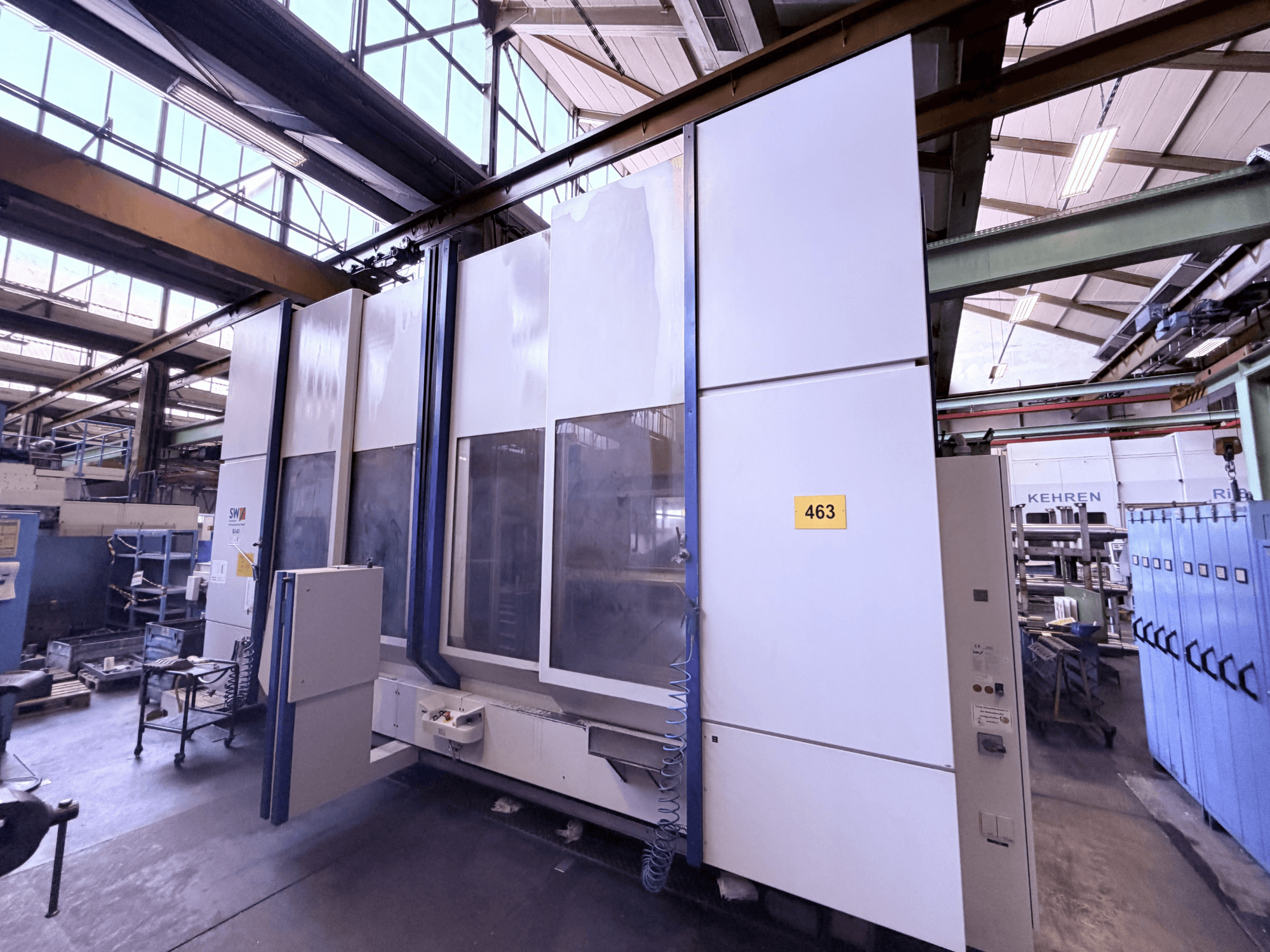

SW - BA 40DE-MIL-SWX-2001-00001

- X-ass pārvietojums: 2 × 1300 mm (3350 mm, strādājot ar garo gultni)

- Y ass pārvietojums: 630 mm

- Z-ass pārvietojums: 630 mm

- Fiksēšanas virsma (pendula režīms): 2 x 1275 x 630 mm

- Ātrgaitas pārvietojums X/Y/Z: 40 m/min

- Padeves ātrums: 1–40 000 mm/min

- Vārpstas diametrs: 100 mm

- Vārpstas apgriezienu skaits: 20–7 500 apgr./min

- Vārpstas jauda: 36 kW (pie 25 % darba cikla)

- Vārpstas griezes moments: 950 Nm (pie 25 % darba cikla)

- Instrumenta konuss / turētājs: SK 50 DIN 69871, B forma

- Instrumentu magazīna vietu skaits: 60

- Maksimālais instrumenta diametrs (brīvas blakus esošās vietas): 110 mm (250 mm)

- Maksimālais instrumenta svars: 8 kg (24 kg)

- Mērīšanas sistēma: lineārā

- NC rotācijas galds: Peiseler ATU 280 ar pretgultni

- Dzesēšanas šķidruma spiediens (iekšējais): 40 bar

- Dzesēšanas šķidruma attīrīšana: spraugu filtrs

- Darba zonas skalošana: Jā

- Skalošanas pistoles: 2

- Instrumentu lūzumu uzraudzība: Leutze

- Korpuss: pilnībā noslēgts

- Nosūces sistēma: GEA-Delbag, 2 x KNAW 1-1-AF

- Diskete: Jā

- Nepieciešamā platība (garums x platums x augstums): 7700 x 3700 x 4000 mm

- Nepieciešams pamats: Nē

- Nominālais darba spriegums: 3/PE AC 400 V / 50 Hz

- Nominālā darba strāva: 87 A

- Kopējā pieslēgtā slodze: 50 kVA (nominālā jauda 60 kVA)

- Padeves līnijas drošinātājs: 100 A

- Darba stundu skaits: 63 368 h

- Papildaprīkojums: paplašināta mašīnas hidraulika detaļas nostiprināšanai, vārstu sistēma divvirzienu nostiprināšanas cilindriem, 2 nostiprināšanas kontūri kreisajā darba zonā, 2 nostiprināšanas kontūri labajā darba zonā, nostiprināšanas spiediens 250 bar / Q=9 l/min, pielāgojums leņķveida urbšanas galviņām (bez 4-punktu atbalsta), automātiskās iekraušanas durvis, apm. 60 SK50 patronas, 1x dubultā leņķveida galviņa, apgriežama nostiprināšanas ierīce (A-ass un pretstiprinājums), nostiprināšanas tilts
