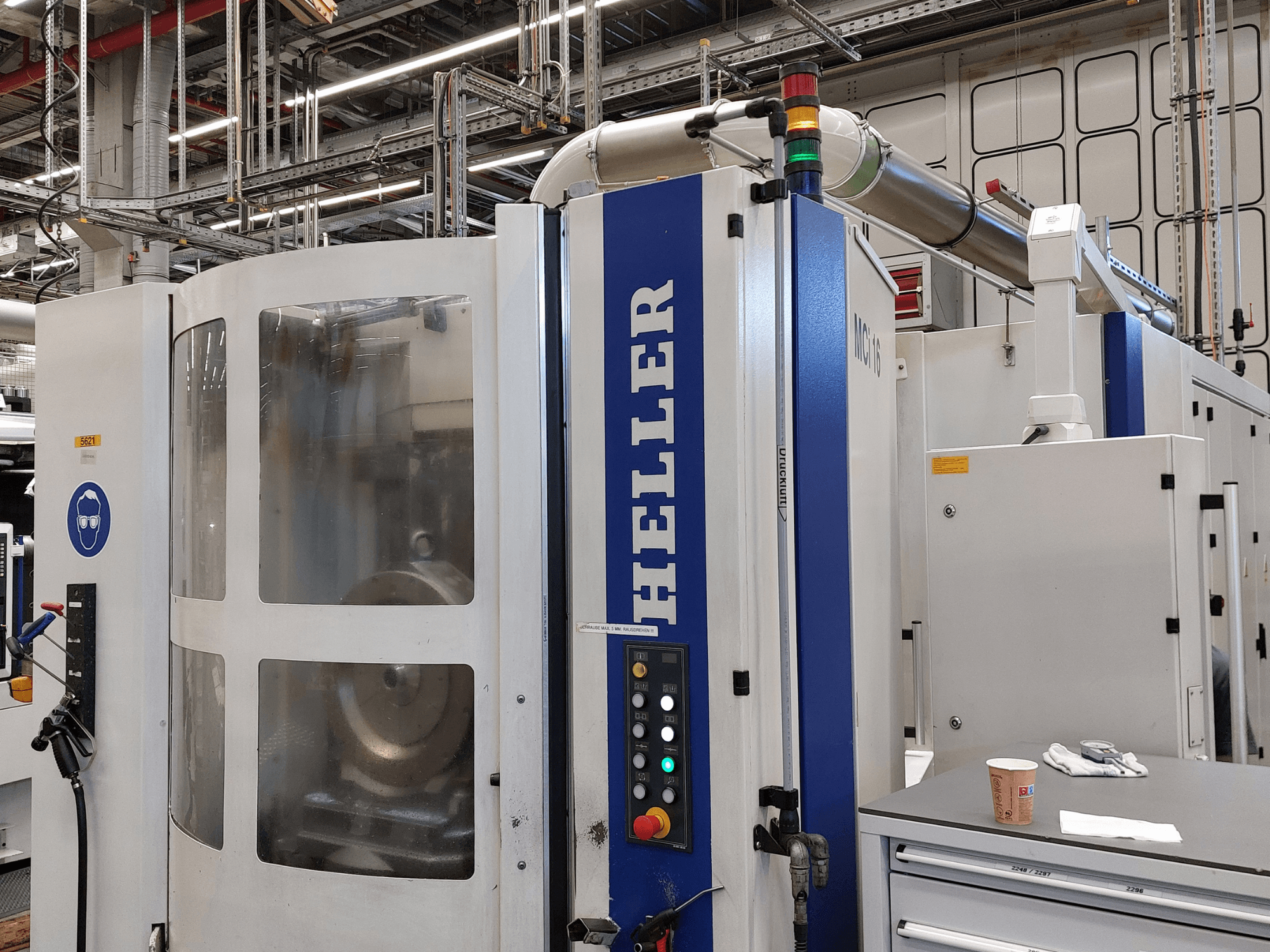

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Spriegums: 400 V

- Frekvence: 50 Hz

- Nominālā strāva: 99 A

- Kopējā pieslēgtā slodze: apm. 69 kVA

- Pārvietošanās ātrumi (X, Y, Z): 1–60 000 mm/min

- Ātrgaitas pārvietošanās (X, Y, Z): 60 000 mm/min

- Paātrinājums (X, Y, Z): 10,0 m/s²

- Rotācijas galda indeksēšanas precizitāte: 360 x 1°, precizitāte 6"

- Rotācijas galda maksimālā fiksēšanas spēka: 500 daN

- Rotācijas galda maksimālais tangenciālais griezes moments: 10 000 Nm

- Rotācijas galda maksimālais sānsvārstības moments: 8 000 Nm

- B-ass ātrums: 40 apgr./min.

- Paletes mainītāja izmērs: 400 x 500 mm, 61 x M12 montāžas vītne

- Instrumentu ķēdes magazīna ietilpība: 40 instrumentu vietas

- Maksimālais instrumenta diametrs: 72 mm (visas nišas aizņemtas) / 150 mm (ar brīvām blakus esošām nišām)

- Maksimālais instrumenta garums: 320 mm

- Maksimālais instrumenta svars: 12 daN

- Vārpstas maksimālā jauda (S6-40 %): 38 kW (no 1500 apgr./min)

- Spindeles maksimālais griezes moments (S6-40 %): 240 Nm (līdz 1500 apgr./min.)

- Maksimālais vārpstas apgriezienu skaits: 10 000 apgr./min

- Mērīšanas sistēma: tieša ar lineārām skalām

- Pozicionēšanas pielaide: 0,007 mm

- Dzesēšanas šķidruma tilpums: apm. 1 500 L

- Papildaprīkojums / funkcijas: centrālā dzesēšanas iekārta vārpstai un korpusam, hidrauliskā detaļas nostiprināšana, nevienmērīguma pārbaudes ierīce RLE1, mehāniskā urbja lūzuma kontrole, dzesēšanas šķidruma un smērvielas sistēma ar skaidu konveijeru, Renishaw zonde, manuāli pagriežama detaļas uzstādīšanas stacija (4x90°)

- Komplektācijā iekļautie komponenti: 2 hidrauliskās nostiprināšanas ierīces, 2 mašīnas paletes
