HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

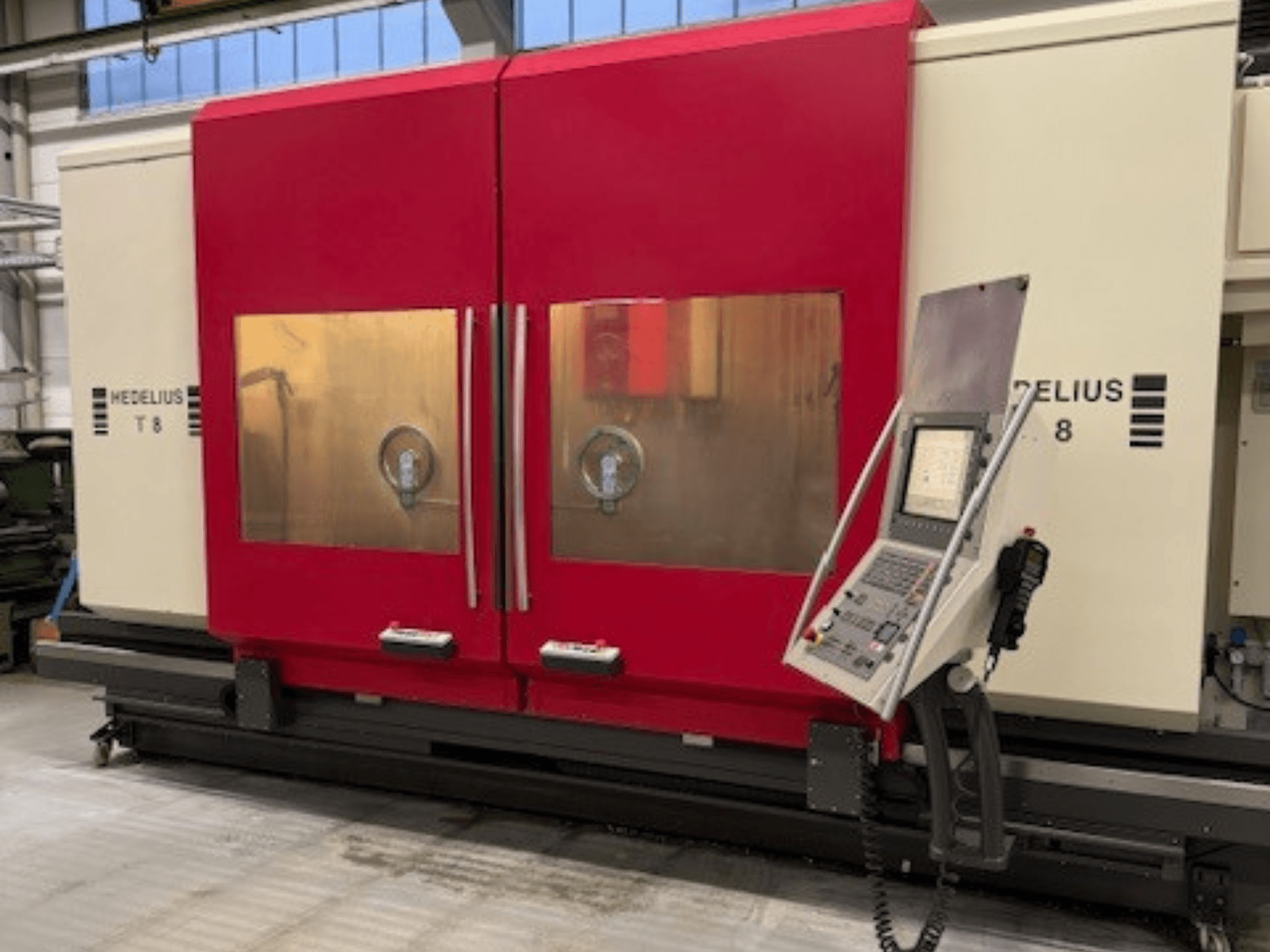

Šis 5 asu HEDELIUS T8 - 2300 tika ražots 2006. gadā, un tam ir izturīga vertikālā apstrādes centra konstrukcija. Tas var lepoties ar lielu kustības diapazonu 2300/800/850 mm un lielu vārpstas apgriezienu skaitu līdz 12 000 apgr./min. Mašīnai ir B ass NC grozāmā galva, 40 pozīciju instrumentu žurnāls, un tā atbalsta maksimālo apstrādājamās detaļas svaru 2500 kg. Apsveriet iespēju iegādāties šo HEDELIUS T8 - 2300 vertikālo apstrādes centru. Sazinieties ar mums, lai iegūtu vairāk informācijas.
Pārskats
- zīmols: HEDELIUS
- gads: 2006
- MODELIS: T8 - 2300
- ražošanas stundu skaits: 7647
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - HEDELIUS T8 - 2300
Vadības bloks
- Vadības zīmols: HEIDENHAIN
- Vadības modelis: iTNC 530
Izmēri
- Iekārtas svars: 18500 kg
Kustība
- Asu skaits: 5
- X ass kustība: 2300 mm
- Y ass kustība: 800 mm
- Z ass kustība: 850 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 10 kg
- Vārpstas jauda: 26.5 kW
- Vārpstas ātrums: 12000 RPM
- Konusa izmērs: SK 40
Papildus informācija
NC grozāmā galva B-ass: +92° / -92°
Maksimālais svārsta darbības diapazons: 2 × 850 mm
Ātrā kustība: 60 m/min
Padeves spēks: X/Y 5000 N, Z 9000 N
Vārpsta:
Maksimālais griezes moments: 158 Nm
Priekšējā vārpstas gultņa diametrs: 70 mm
Instrumentu iespīlēšana (ievilkšanas spēks): 12 kN
Instrumentu magazīns/mainīšana:
Instrumentu pozīcijas (standarta): 40
Instrumentu pozīcijas (Magnum): 80
Maksimālais instrumentu diametrs: 125 mm (180 mm, ja blakus esošās pozīcijas ir tukšas)
Maksimālais instrumenta garums: 330 mm
Instrumentu nomaiņas laiks (aptuveni): 3.5 s
Laiks no vienas mikroshēmas līdz otrai: vertikāli 6,0 s / horizontāli 6,5 s
Galds/tilpība:
Fiksēts galds (L×W): 2000 × 920 mm
T-ligzdas: 6 × 18 H12
Rotējošais galds: 1 × 18 H8
Maksimālais apstrādājamās detaļas svars: 2500 kg
Apstrādes jauda:
52 urbšana ar karbīdu: 40 mm: ar 52ibu: 40 mm
Vītņurbšana: 40 mm: 40 mm, 40 mm, 40 mm, 40 mm, 40 mm: M24
Frēzēšana ar St 52: 500 cm³/min.
Attālumi (atskaites):
Z gājiens vertikāli (L2): 850 mm
No vārpstas priekšgala līdz pagrieziena asij (L3): 300 mm
Vārpstas priekšgals līdz galda virsmai (L4):: 40 mm
Z pārvietojums horizontāli (L5):: 1000 mm
Vārpstas ass līdz galda virsmai (L6): 210 mm
Y gājiens (L7):: 800 mm
No galda centra līdz kustības sākumam/galam (L8/L9): 400 / 400 mm
Jauda/svars:
Kopējā pieslēgtā slodze: 25 kVA
Mašīnas svars (standarta): aptuveni 17 000-17 500 kg
Stundas:
Darbības stundas: 21 100 h
Vārpstas stundu skaits: 7,647 h
Papildu aprīkojums
Skaidu transportieris
Iekšējais dzesēšanas šķidrums caur vārpstu, 40 bar
Papīra lentes filtrs
Eļļas un emulsijas miglas separators
Rotējoši skatu logi (2)
Tīrīšanas pistoles (2)
Renishaw skārienjūtīgā zonde
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
