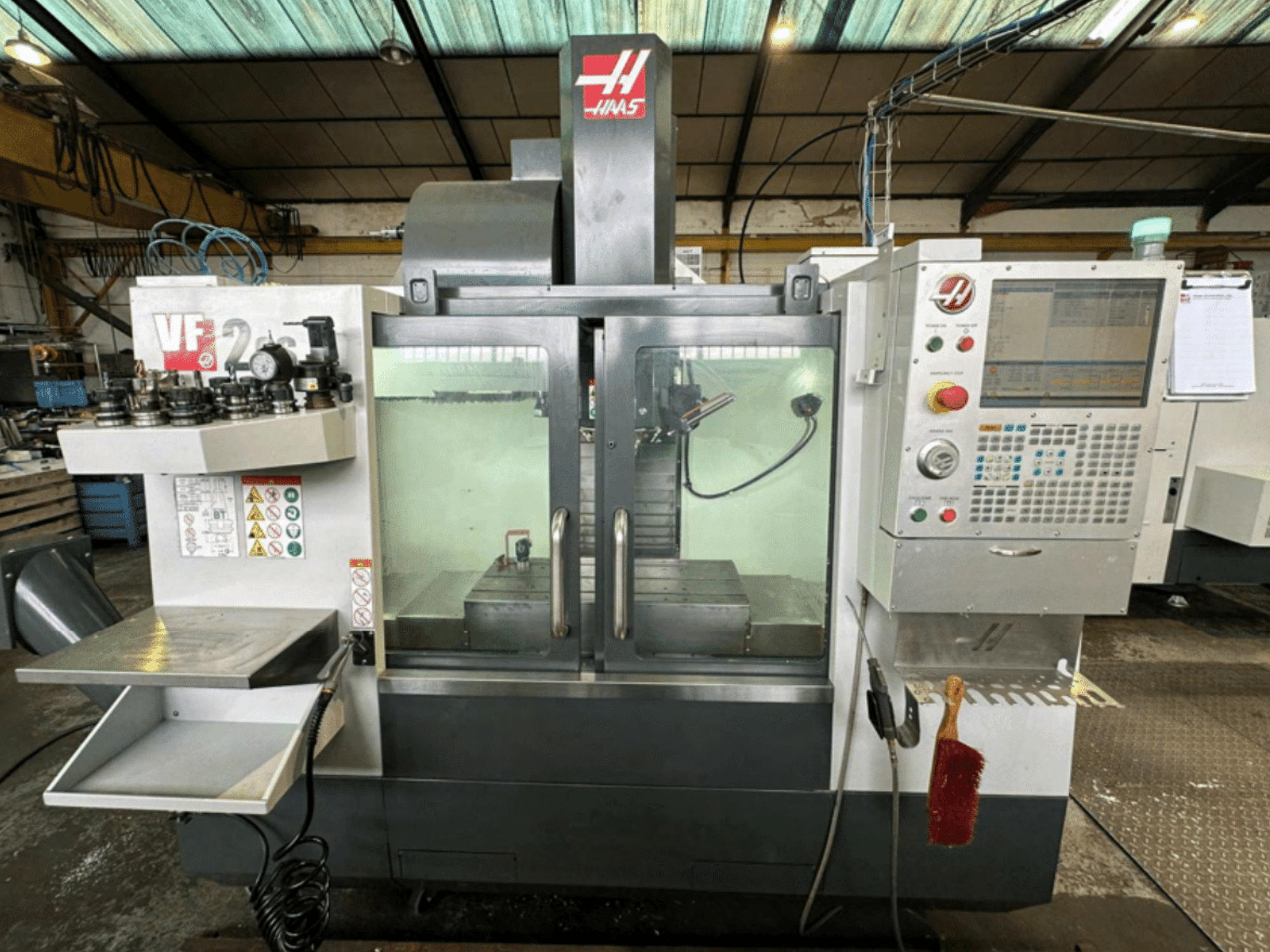

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Tabula: 914 × 356 mm, 3 T-veida ligzdas, 16 mm (5/8") platums, attālums 125 mm.

Vārpsta:

• Maksimālais griezes moments: 120-125 Nm pie zemiem apgriezieniem minūtē

• Rotācija: Programmējams CW/CCW (M03/M04), orientācija M19

• Gultņu eļļošana: gaiss/eļļa

Instrumentu mainītājs:

• Sānu montējams SMTC super-ātrumslēgs, 30+1 stacijas.

• Instruments-uz-instrumentu: ~1,6 s; no mikroshēmas līdz mikroshēmai: ~2.2 s

• Maksimālais instruments: 5 kg; Ø 76 mm (blakus pilns) / Ø 127 mm (blakus tukšs); garums 279 mm.

padeves ātrums un veiktspēja:

• Ātrums (X/Y/Z): 35,6 m/min

• Maksimālā griešanas padeve: 21 m/min

• Aktivizēts liels paātrinājums (Super Speed) un ātrgaitas apstrāde

Zondēšana (WIPS, Renishaw), pilnībā integrēta ar Haas VPS:

• Darba zonde: automātiskā nulles iestatīšana, kontūru mērīšana, caurumu centri, leņķveida virsmas, pozīcijas pārbaude.

• Instrumentu zonde: garuma/ diametra mērījumi, instrumentu lūzumu noteikšana.

Dzesēšanas šķidrums un pneimatiskā sistēma:

• Dzesēšanas šķidrums ar 200 L tvertni; standarta sprauslu orientācija + vārpstas gredzens.

• Miglas eļļošana urbšanai/izgriešanai ar uzgriezni

• Saspiestais gaiss: 6,5-7 bāri (95-100 psi) instrumentu maiņai un izpūšanai.

Vadība un savienojamība (Haas NGC, 15" krāsu ekrāns):

• Programmu atmiņa: 32 GB: (2): 2 GB: (2): 32 GB

• Lietotāja saskarne: izvēlnes, failu pārlūks, nobīde, integrēts VPS

• Savienojamība: Wi-Fi, Ethernet, priekšējais USB

• Programmēšana: makroprogrammas (# mainīgie, IF/THEN, WHILE, aprēķini), VPS redaktors, multivides displejs

Aktivizētās opcijas/programmatūra:

• Makrorīki, rotācija un mērogošana, stingra pieskaroties, M19 vārpstas orientācija

• Ātrdarbīga apstrāde, VPS redaktors, multivides displejs

• Iespēja izmantot 4. asi (vadība), 32 GB atmiņa, Wi-Fi savienojamība

• Instrumentu un apstrādājamo detaļu nobīde, 12 000 apgr./min vārpsta, WIPS (apstrādājamā detaļa + instrumentu zonde).
