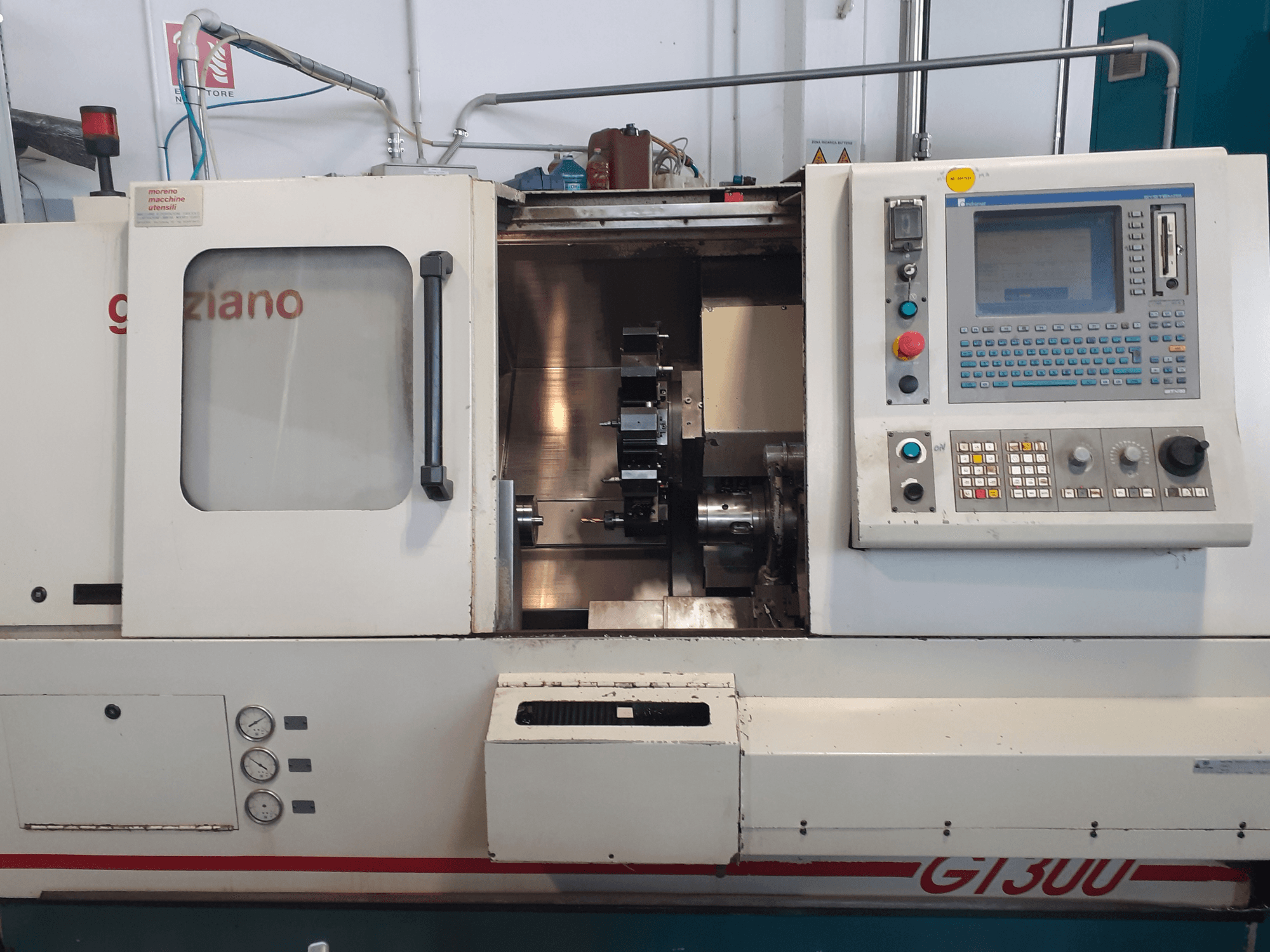

Graziano - GT 300IT-TUR-GRA-1998-00002

Galvenā konfigurācija

• Instrumentu revolveris: 12 pozīcijas, VDI 30

• Vadības bloks: MTC 200

Galvenais vārpsts

• Vārpstas priekšgals: ASA 5"

• Maks. vārpstas apgriezieni: 5 000 apgr./min. (pēc izvēles 6 000 apgr./min.)

• Griešanās ātruma diapazons ar nemainīgu jaudu: 800–6 000 apgr./min

• Maks. vārpstas griezes moments: 114 Nm pie 800 apgr./min. / 130 Nm pie 1 000 apgr./min.

• Vārpstas jauda: 10 kW nepārtraukta / 14 kW pārtraukta

• Patsvara diametrs: 175 mm

• Vārpstas cauruma diametrs: 66 mm

• Priekšējā vārpstas gultņa diametrs: 100 mm

• Vārpstas gultņa eļļošana: ar smērvielu

• Ātruma diapazoni: 1

• Papildu vārpsta / pretvārpsta: Nav

Darba zona / jauda

• Attālums starp centriem: 590 mm

• Centra augstums: 190 mm

• Pagrieziena diametrs virs gultnes: 330 mm

• Pagrieziena diametrs virs slīdnes: 260 mm

• Maks. virpošanas diametrs: 230 mm

• Stieņa diametrs: 52 mm

• Z ass pārvietojums: 500 mm

• X ass pārvietojums: 160 mm

Lodveida skrūves

• Z ass: 32 × 10

• X ass: 32 × 10

Padeve / asis

• Z ass ātrgaitas pārvietošanās: 30 m/min

• X ass ātrgaitas pārvietošana: 30 m/min

• C1-ass ātrgaitas ātrums: 100°/min

• C1 ass griezes moments: 130 Nm

• Z-ass vilce: 4 500 N (regulējama ar CNC)

• X ass vilces spēks: 4 500 N (regulējams ar CNC)

• Asu skaits: 2 (3 pēc izvēles)

Mērīšanas sistēma

• Z-ass: absolūtais rotācijas kodētājs (lineārais – pēc izvēles)

• X ass: optiskā skala

• Lineāro asu X/Z izšķirtspēja: 0,001 mm

• C-ass izšķirtspēja: 0,001° (pēc izvēles)

Instrumentu revolveris / Pievadīti instrumenti

• Piedziņas instrumenti: Jā

• Rota: Sauter tips 0.5.450.216

• Instrumentu pozīcijas: 12

• Instrumentu savienojums: VDI 30

• Instrumenta kāta šķērsgriezums: 20 × 20 mm

• Piedziņas instrumenta apgriezienu skaits: 4 000 apgr./min

• Piedziņotā instrumenta jauda: 4 kW

• Piedziņas instrumenta griezes moments: 20 Nm

Elektroiekārtas

• Spriegums: 400 V ±10 %

• Frekvence: 50/60 Hz ±1 %

• Pieslēgtā slodze: 24 kVA

• 400 V līnijas aizsardzības drošinātāji: 50 A

• 400 V līnijas automātiskais slēdzis: 39 A

• Pieslēguma kabeļa šķērsgriezums: 4 × 10 mm²

Hidrauliskais bloks

• Maks. darba spiediens: 45 bar

• Tvertnes tilpums: 40 L

• Sūkņa caurplūde: 14 L/min

Asu eļļošanas bloks

• Tvertnes tilpums: 2,7 L

Dzesēšanas sistēma

• Tvertnes tilpums: apm. 240 l

• Sūkņa caurplūde: 30 l/min

• Plūsma uz instrumentu: 14,5 l/min

• Spiediens: 5 bar

Galvas dzesēšanas tvertne

• Tilpums: 10 L (ar siltummaini)

Vadības bloks

• Vadība: MTC 200
