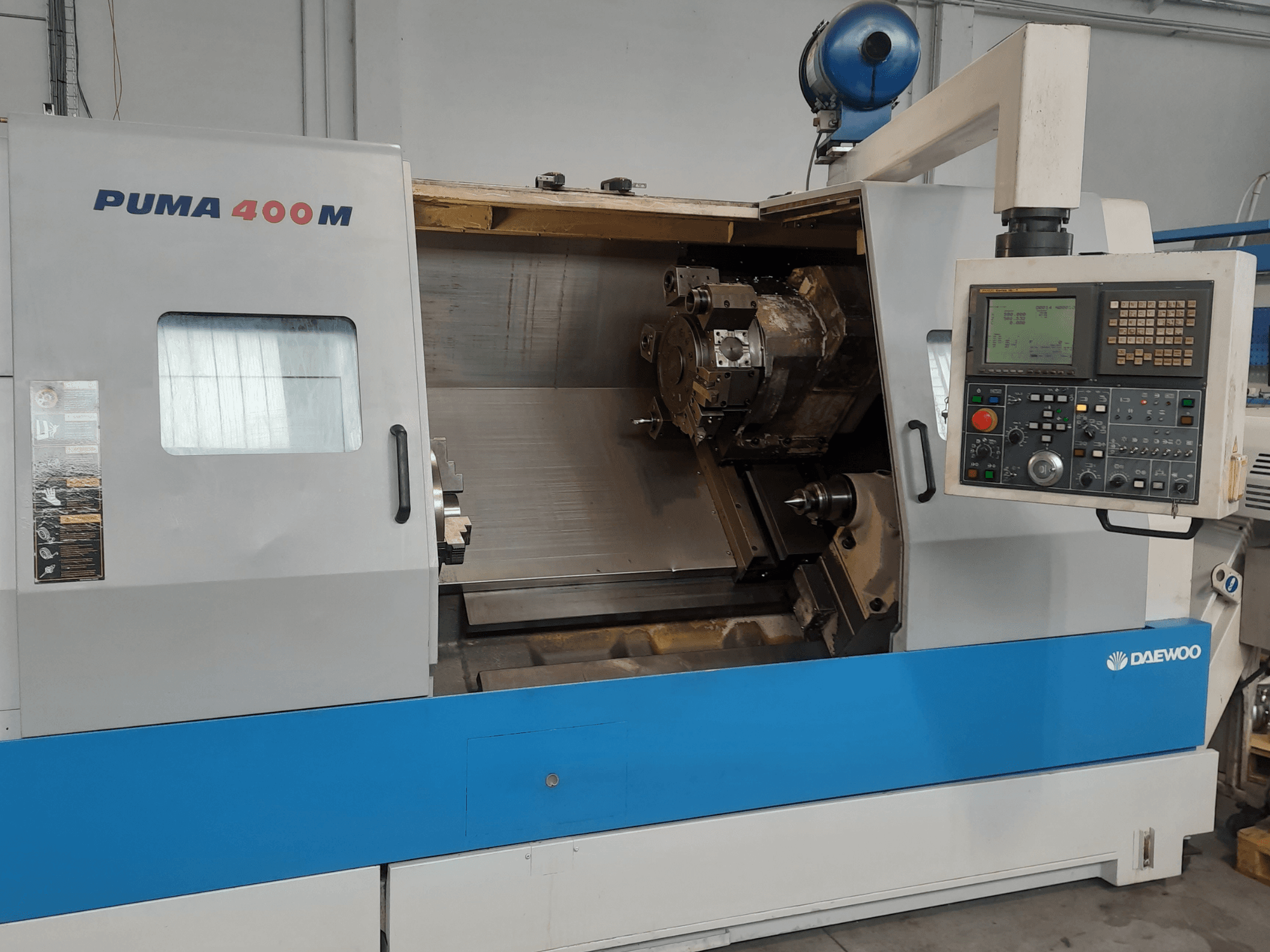

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Darba platums:

• Pagrieziena rādiuss virs gultnes: 700 mm

• Pagrieziena rādiuss virs sēdekļa: 480 mm

• Ieteicamais apstrādes diametrs: 315 mm

• Maksimālais apstrādes diametrs: 460 mm

• Maksimālais apstrādes garums: 1 050 mm

• Velkmes caurules diametrs: 91 mm

Asu pārvietojums:

• C: 360° (indeksēšanas solis 0,001°)

Galvenais vārpstas:

• Patsviras diametrs: 304 mm

• Vārpstas gals: ASA A2-8

• Vārpstas caurums: 102 mm

• Priekšējā vārpstas gultņa diametrs: 160 mm

• Vārpstas motora jauda: 22/30 kW

Instrumentu revolveris:

• Instrumentu turētāja tips: VDI 50

• Ārējais instrumenta augstums: 25 mm

• Maksimālais urbšanas stieņa diametrs: 50 mm

• Revolvera indeksēšanas laiks: 0,25 s

Piedziņas instrumenti:

• Apgriezienu diapazons: 30–3 000 apgr./min

• Motora jauda: 3,7/5,5 kW

• Maksimālā spīles ietilpība: 25 mm

• Maksimālā vītņu griešanas jauda: M20

Padeves ātrumi:

• X ass ātrgaitas pārvietošanās: 16 000 mm/min

• Z ass ātrgaitas pārvietošanās: 20 000 mm/min

• X ass padeves motora jauda: 3,8 kW

• Z ass padeves motora jauda: 5,0 kW

Aizmugurējais vārpstas turētājs:

• Vārpstas diametrs: 120 mm

• Vārpstas konuss: MT6

• Vārpstas gājiens: 120 mm

Elektriskie dati:

• Nepieciešamā jauda: 50 kVA

• Dzesēšanas šķidruma sūkņa jauda: 0,24 kW

Aizņemamā platība: 3 890 × 2 390 mm
